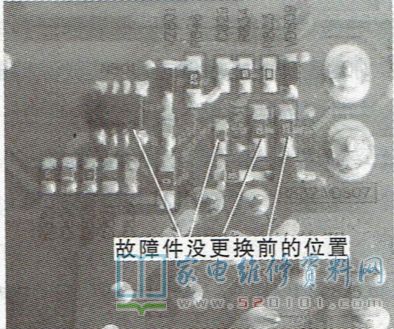

接修一台海信TLM32V86K型液晶电视，三无。打开机壳，发现此机采用电源、高压二合一板，板号为RSAG7.820.1459/ROH VER.F。首先检查5V电源电路，目测发现R830 (270).R831(270).R836(102).R835 (622) 烧黑损坏，如图1所示；R837、C836( 101 )开路性损坏，开关管V802(3N80C)击穿。
将上述损坏元件全部换新，再用万用表的电阻挡测量该电路，没有发现短路现象。，上电试机，新换 的元件再次冒烟损坏。分析认为，元件大面积损坏极有可能是控制芯片N801(FAN7602E)不良所致，于是将FAN7602E连同其他损坏元件一起更换， 上电试机，5V电压正常，故障排除。提示:导致二次损坏元件是因为没及时更N801，希望同行在维修中遇到此型电源板中5V路损坏大量元件时，一定把N801与损坏的元件一更换。
