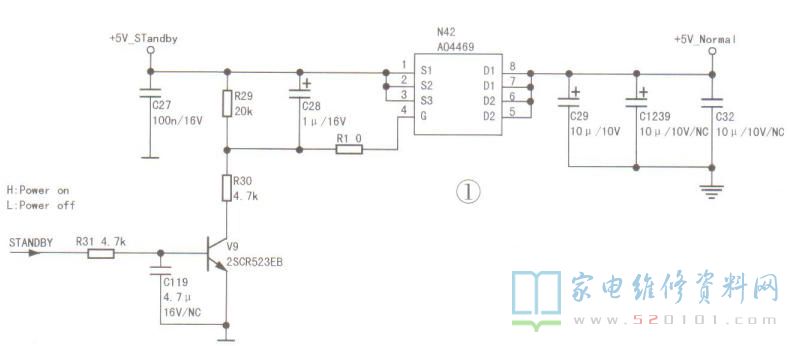

接修一台海信LED50EC270W型液晶电视，故障表现为上电后红灯亮，二次不开机。上电，测主板(型号:RSAG7820.6435 )供电正常。连上串口工具，查看开机打印信息，仅显示"BISTO-FAIL"和“0000- 777”这两行字符。强制升级无反应，重新检查主板供电，发现+5V Normal电压为0V，此电压受控于STANDBY信号，如图1所示。

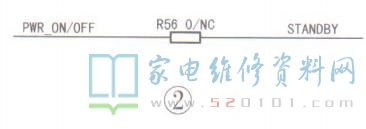

测V9 b极电压为0V，试将V9的c极接地，此时N42⑤~⑧脚输出+5V_ Normal电压，上屏电压恢复正常，但黑屏。重新用U盘强制升级，U盘指示灯间歇闪烁几分钟后变为常亮。断电，拔下U盘，再次上电开机，满屏雪花，且左上角显示字符“M";遥控关机再开机，“M"字符消失;输入信号，图声正常，但是待机指示蓝灯一直亮，难道待机控制电路损坏?查看图纸，发现PWR_ ON/OFF信号通过电阻R56与STANDBY信号相连，如图2所示，但R56未安装元件。
找只02电阻装上试机，指示灯变化正常。笔者在检修此机过程中，先将V9的c极与地.短接，强制让N42导通，输出+5V_Normal电压，然后强制升级后该机故障排除，看来故障系软件异常所致，但为何一开始的强制升级无反应呢?望高手指点。
