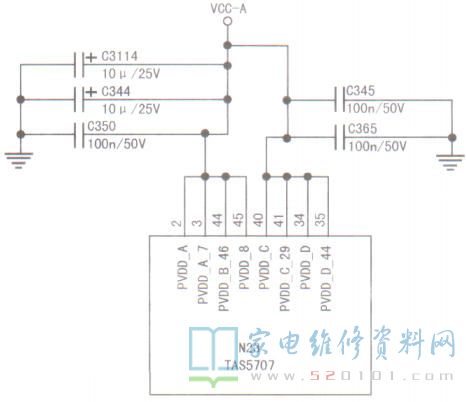

接修一台海信LED50K310X3D型液晶电视，上电后蓝灯亮，二次开机无反应。测量电源板(RSAG7.820.4489/ROH图纸)与主板相连插座XP805中的+5V电压正常，STB端电压为3.9V ，说明主板已经发出开机信号。XP805 中12V输出电压在开机时升到2V后便快速降到0V，判断电源板工作异常。测量PFC电压(测试点为电容C822、C824两端)约为400V，主电源芯片NCP1396①②脚VCC供电约为17V，均正常。在路测量开关电源次级整流二极管，发现16V整流二极管VD841短路。拆卸VD841测量，VD841正常，看来主板上有短路元件。查看线路走向，发现此电压供给伴音功放N23(TAS5707)，如图1所示。
断开主板上的16V供电线开机，图像正常，没有声音，由此确认伴音功放电路有问题。为了快速找到短路元件，笔者将主板上的16V供电线改接到5V/12A维修电源盒输出端上，上电后电容C344冒烟，判断C344短路。更换C344并恢复连线后试机，故障排除。
