一台创维32英寸32L28RM型液晶电视,指示灯亮不开机,打开电视机外壳检修,通电后听见电源板有异常叫声,测量待机5V输出电压只有4.4V左右且不稳,按开机键时电压下跌到3.9V左右。12V和24V这路输出没有电压,说明电源板有问题。拆机摘电源板(板号:5800-PLC26-00-10C)回店里维修,拆掉电源板正面的散热片后,发现主滤波电容C618(150uF/450V)顶部轻微鼓起,塑料外壳已经脱皮,引脚处橡皮已变质。经测量已没有容量,换新后通电,5V待机电源管理芯片IC608(P1014AP10)输出待机电压5V,正常,电源部分叫声消失,在5V端对CN605插座的③脚跨接一只10k电阻模拟开机,测量主开关变压器这路输出的12V和24V电压都为零,C618两端电压为380V,说明PFC电路工作正常。
查询后得知此电源为高电平控制方式,即高电平时输出+24V与+12V,低电平时不输出电压,它主要控制IC602( F9222L )与IC601(L6563)的vCC电压(IC的工作电压)。CN606插座处的③脚得高电平后,此电压使Q609饱和导通,然后给IC602的⑦脚(vCC端)与IC601的④脚提供工作电压,PFC电路工作正常,说明Q609已经进入工作模式,测量IC602的⑦脚电压为19V,撤掉强行开机模式后⑦脚电压为零,说明开待机模式下供电正常。
查询后得知此电源为高电平控制方式,即高电平时输出+24V与+12V,低电平时不输出电压,它主要控制IC602( F9222L )与IC601(L6563)的vCC电压(IC的工作电压)。CN606插座处的③脚得高电平后,此电压使Q609饱和导通,然后给IC602的⑦脚(vCC端)与IC601的④脚提供工作电压,PFC电路工作正常,说明Q609已经进入工作模式,测量IC602的⑦脚电压为19V,撤掉强行开机模式后⑦脚电压为零,说明开待机模式下供电正常。

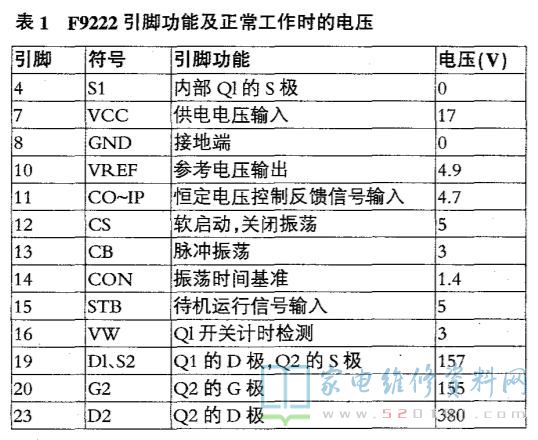

重点检查主输出开关电源这路,测量该路输出D616、D612整流管正常,没有短路现象, IC602外围元件也正常,F9222L内部集成有PWM控制电路,内含振荡稳压、驱动和大功率MOSFET开关管,可独立完成开关电压源的功能。经测量P9222L的各个引脚电压:⑦脚19V,⑧脚0V,10脚4V,11脚0v,12脚1.5V,13脚2.6V,14脚0V,15脚1V,16脚0V,19、20、23脚都为380V,说明电源IC工作异常,放电后用万用表RX1k挡测量19脚对20与23脚的电阻值时,正反向电阻均为0(指针偏向最右侧),说明此电源模块已经短路。F9222L 的19脚对20与23脚内部是MOS功率管。购回新的F9222L,它正常工作时电压如表1所示,对比测量, 证实原机F9222L短路,正常电阻值为:用指针万能表Rx1k测量19脚对20脚正向为7k,反向不通(正向即黑表笔接19脚,红表笔接20脚,反向即反接)。装上新的F9222L后通电主电源输出电压12V和24V恢复,接上假负载工作正常。上门安装好电源板通电试机正常。
