海信LED58K280J液晶电视灰屏无图像的故障维修

摘要：

接修一台海信58寸的LED58K280J液晶电视机，故障现象是有声音无图像，灰屏。用户说他把电视搬到一家维修部，那个维修师傅判断是屏坏了没办法修，让买新的，考虑到外观电视还很新的，用户说才用了3年，一年前就曾

         接修一台海信58寸的LED58K280J液晶电视机，故障现象是有声音无图像，灰屏。用户说他把电视搬到一家维修部，那个维修师傅判断是屏坏了没办法修，让买新的，考虑到外观电视还很新的，用户说才用了3年，一年前就曾经出现过类似的问题，有的时候自己又会回复正常，不舍得扔掉，所以特意拿到我这边来维修。
         虽然很多次用户拿东西报修，当着用户的面试机又没问题了导致生意泡汤，但是这个习惯还是不改。通电试机故障确实是灰屏。开盖直接测量逻辑板子几组电压，VGH电压为0，其他全部正常。断开逻辑板左边到屏边板的连线，VGH电压恢复到正常25V，右边图像出来了。断开逻辑板，查两块屏边板，故障边板的VGH正反电阻值40K左右，这个电压是直接进屏里面的。把线全部接好，断开左边VGH试机，蓝屏满屏了，接信号原来正常的右边图像反而变暗了，而且反应慢、拖尾，左边图像也暗，特别是屏周围还有黑圈。跟用户说这个情况真的是屏坏了，只能试试看，用户同意。

         接下来就是今天上午干的活，坏耳朵这边铁架子螺钉拆开，把屏立地上靠墙，屏差不多平我的肩膀了。扒开铁框撕第一个是最下面的一个，效果不是很明显，第二个是最上面的耳朵，结果是最上面的大约六分之一正常的图像出来了，接下来撕撕撕撕，把剩下的4只耳朵全部撕掉了全屏的图像出现了。马上断电装好电视，再次通电试机.，有点遗憾，刚才没看出来，左右画面还是被分割成两块了，坏的这边图像稍微暗一点好在不明显，不仔细看的话是看不出来的，勉强可以收看，交付给用户使用。（家电维修资料网友情提示，此维修方法具备一定的操作风险，仅供专业维修人员参考）

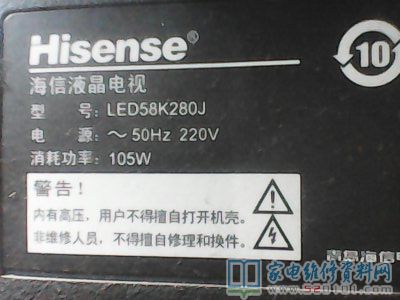

电视机型号

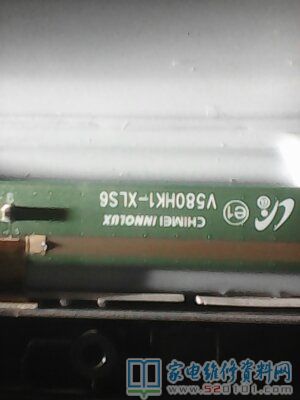

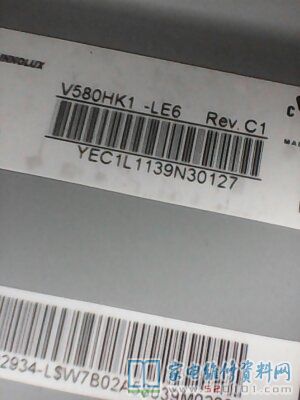

屏型号

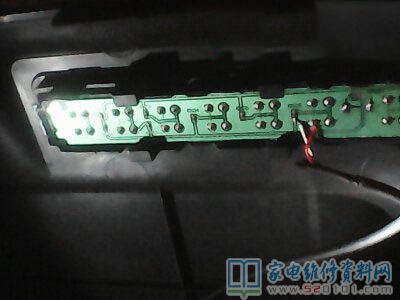

按键板子装在后盖上被人拔坏了

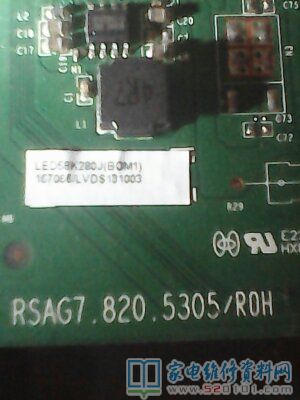

驱动板

左屏边板

右屏边板

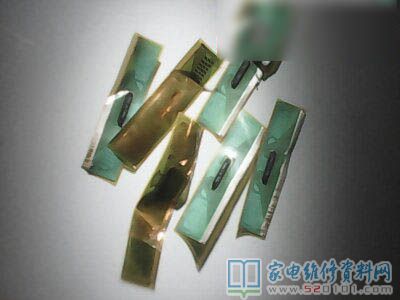

撕下来的6只耳朵

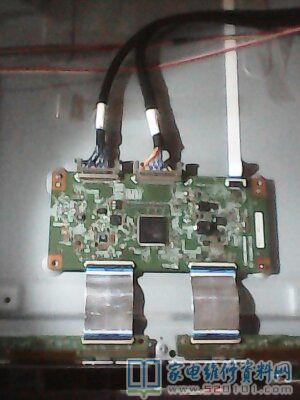

逻辑板

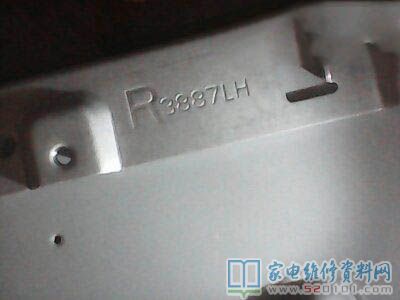

屏与边框的固定卡子

机器修复
