海信液晶RSAG7.820.888、RSAG7.820.915主板维修方案

摘要：

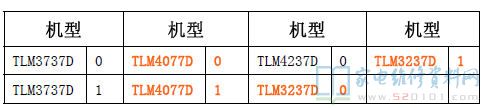

一、888/915系列板型共包括如下机型（TLM3737D、TLM4077D、TLM4237D、TLM3237D） 上述机型的主板统一使用RSAG7.820.888或RSAG7.82

一、888/915系列板型共包括如下机型（TLM3737D、TLM4077D、TLM4237D、TLM3237D）

上述机型的主板统一使用RSAG7.820.888或RSAG7.820.915印制板，标红机型使用5V屏，机芯方案为MST9。

二、更改事项

1、LVDS逻辑线

上述机型LVDS逻辑线统一更换为HX-5010，SAP编码：1025576

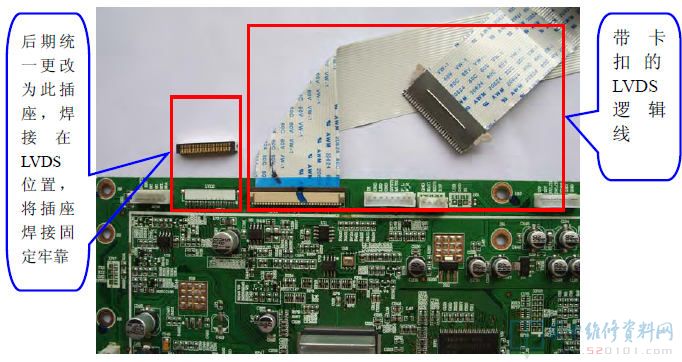

部分主板使用带卡扣的LVDS逻辑线，如下图，请更换LVDS逻辑线插座（SAP：1029107）后便可维修。

2、主板

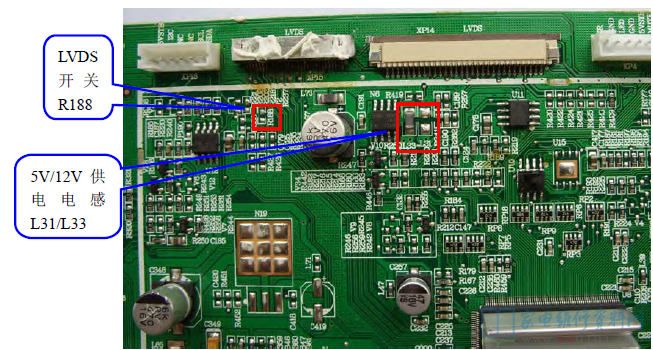

1）因各种板对应不同的屏，屏供电不同，因此分5V和12V两种板，统一将屏供电5V电感L31改到12V电感L33处。

2）将逻辑板开关控制接地，即去掉R188。

修复后切记将L33取下，恢复到L31，否则此板用在5V液晶屏上将烧坏屏。

另R188恢复原样，否则会出现花屏。如下图。

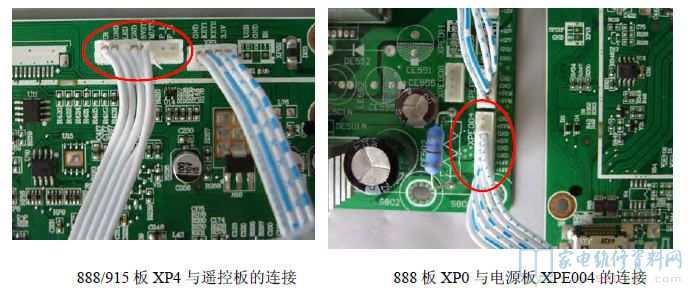

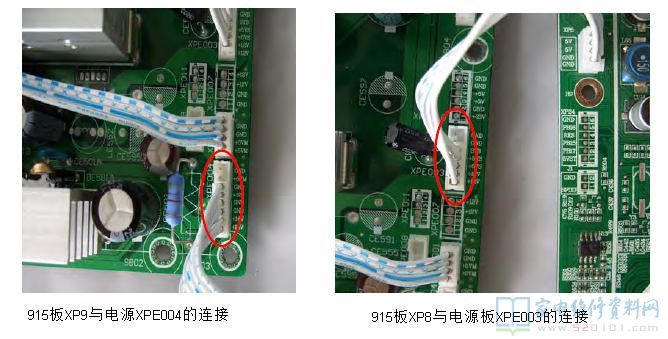

3）因连接线非原机接插线，因此部分插座连接时需对接相应位置，如下图

3、伴音板 无伴音板

三、主板、伴音板、电源板及其它板子间连接线对照表

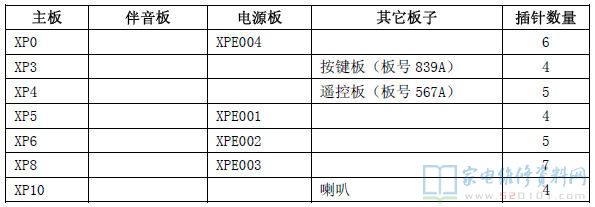

1、888主板

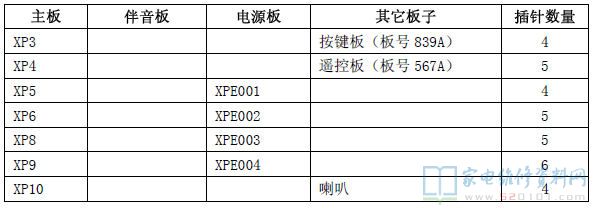

2、915主板

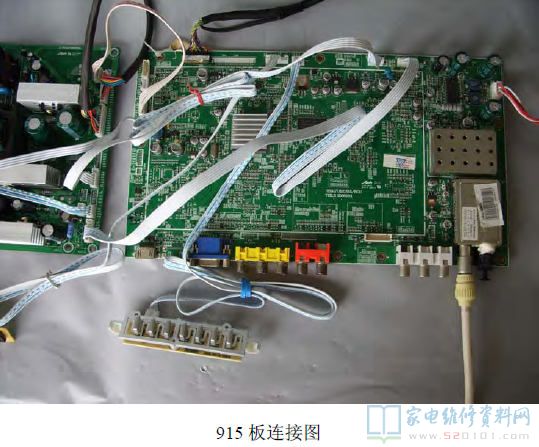

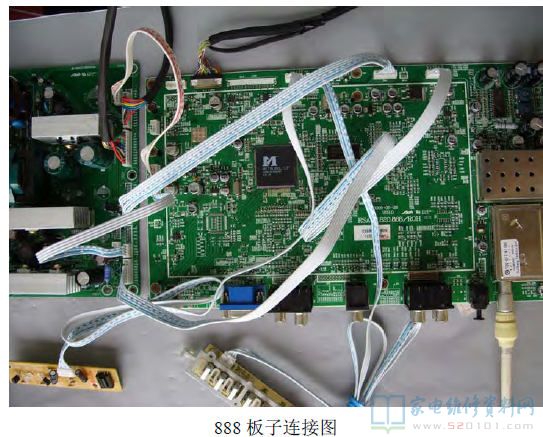

四、板子连接图

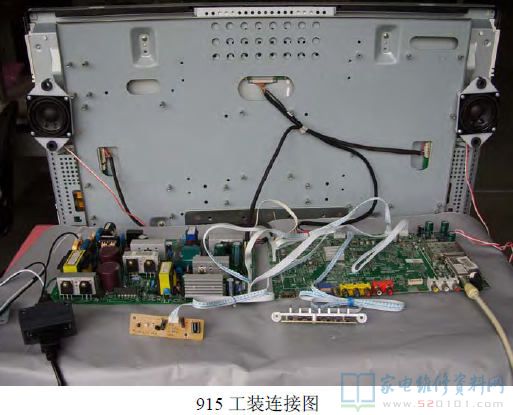

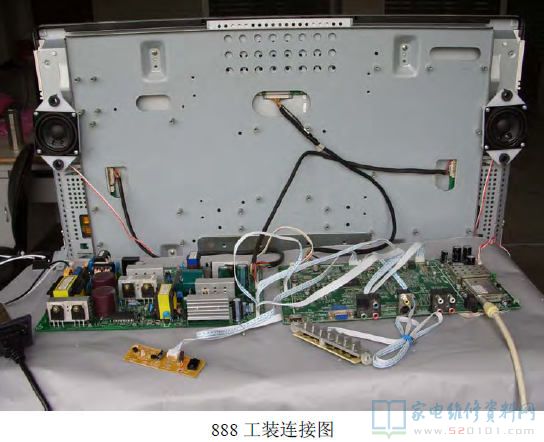

五、工装连接图

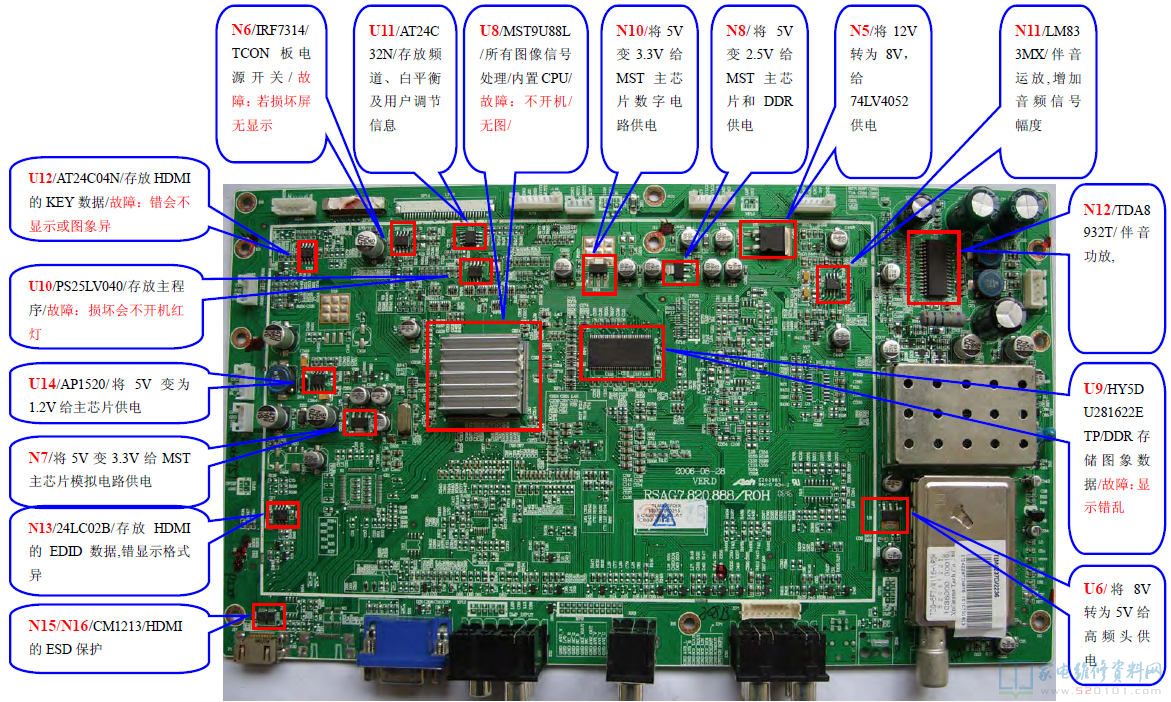

六、888/915板子故障点视图
