康佳LED32IS97N液晶电视更换逻辑板后图像颠倒的解决方法

2022-11-03 05:33:27  阅读 300 次 评论 0 条
摘要:

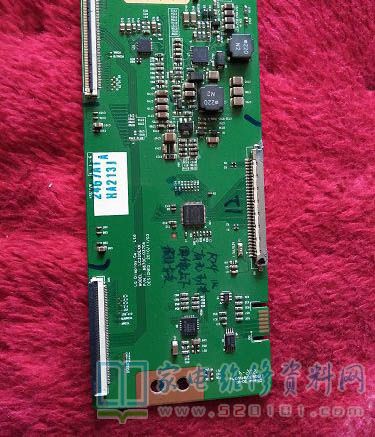

接修一台康佳LED32IS97N液晶电视,屏进水了,经查逻辑板坏了型号是6870C-0370A。网购了一相同型号的板子,回来上机一试,图像上下颠倒了,原来是索尼液晶电视上用的逻辑板。既然图像正常了,说明逻

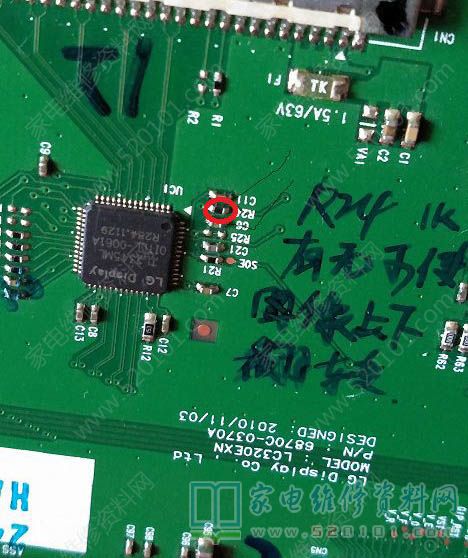

       接修一台康佳LED32IS97N液晶电视,屏进水了,经查逻辑板坏了型号是6870C-0370A。网购了一相同型号的板子,回来上机一试,图像上下颠倒了,原来是索尼液晶电视上用的逻辑板。既然图像正常了,说明逻辑板是好的。接下来和原装的互相比对,就54脚上多了一个1K的电阻。大胆的找来一电阻加上,倒置的图像转过来了。

      逻辑板集成块型号是TL2345ML,原来奥秘在一只电阻上。

康佳LED32IS97N液晶电视更换逻辑板后图像颠倒的解决方法 第1张

康佳LED32IS97N液晶电视更换逻辑板后图像颠倒的解决方法 第2张
