康佳LC32ES66液晶电视遭雷击后的故障维修

      接修一台康佳LC32ES66型液晶电视，雷击后红色指示灯亮，二次开机后红灯变为绿灯，无光、无声，约10s后重新转为红灯。此机电源采用独立电源 ，型号是34005534。通电后测电源板输出电压，待机5V为4.98V(正常)，12V和24V输出电压均为0V，pson信号电压为3.2V (正常)。拆下电源板单独修理，发现光耦N950(HS817B)①、②脚短路。贴片三极管Q951(t1A)、Q952(t1A)、Q953(2A)均短路。、

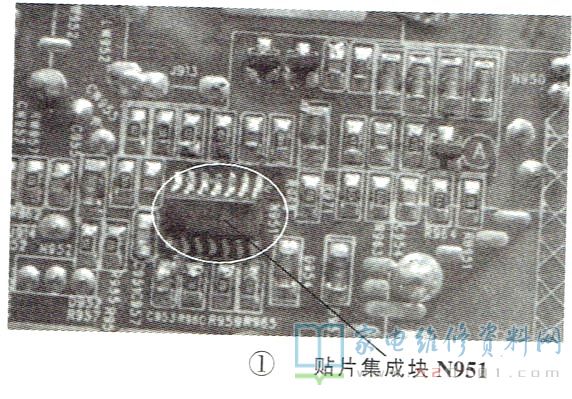

      将上述损坏元件全部换新后，用一只4.7k电阻将pson脚与5V相接，并在24V输出端接上小灯泡作假负载，开机后12V和24V输出电压依然为0V，怀疑N951(贴片集成块LM324)损坏，如图1所示。代换N951后开机，12V和24V输出电压分别为12.22V和23.95V，基本正常;装机试验，故障排除。
