长虹LED42C2000液晶电视背光故障的技改维修

2022-12-10 01:43:14  阅读 256 次 评论 0 条
摘要:

接修一台长虹LED42c2000背光升压场效应管短路引起三无,几个月前用iRFp460A代换过,如今旧病复发,整张主板换吧,成本太高还要等,本来用那种背光万能板因用完了,尝试用LED灯的驱动电源代换,原机

      接修一台长虹LED42c2000背光升压场效应管短路引起三无,几个月前用iRFp460A代换过,如今旧病复发,整张主板换吧,成本太高还要等,本来用那种背光万能板因用完了,尝试用LED灯的驱动电源代换,原机两组LED,每组90V,因没有双组输出的驱动电源,所以用了两个,做一个简单的电路,用一个12V的继电器控制220v的进电端,背光控制接原机7001的1脚,串一个10k电阻到8050基极,试机亮度正常。

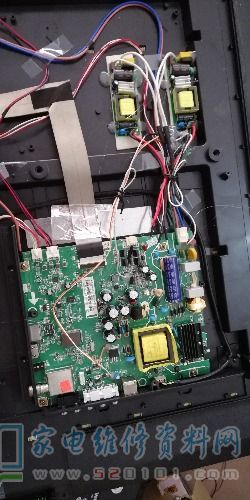

长虹LED42C2000液晶电视背光故障的技改维修 第1张

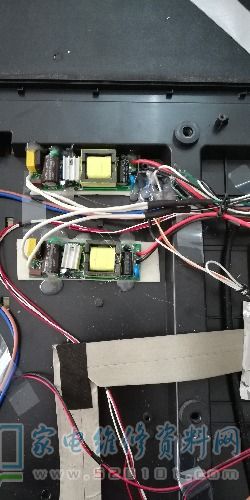

长虹LED42C2000液晶电视背光故障的技改维修 第2张
