长虹3D50B2000IC液晶电视不定时自动关机的维修

2022-10-10 19:34:06  阅读 234 次 评论 0 条
摘要:

接修一台长虹3D50B20001C液晶彩电,不定时自动关机。为正确判断故障部位,决定先代换电源组件。代换后试机,故障消失,由此判断故障在电源组件上。此机所用电源组件型号为HSL38D-1MK 320(图纸)

     接修一台长虹3D50B20001C液晶彩电,不定时自动关机。为正确判断故障部位,决定先代换电源组件。代换后试机,故障消失,由此判断故障在电源组件上。此机所用电源组件型号为HSL38D-1MK 320(图纸),PFC校正块采用FA5591NCP1251、Q101、T101组成12V开关电源,NCP1271A、Q401、T201组成LED+电压形成电路。

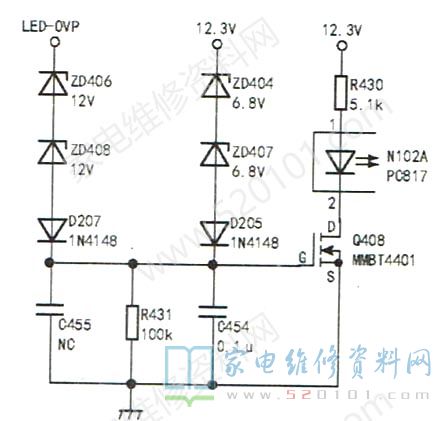

     测量PFC电压滤波电容C208、C209两端电压为385V,正常。查12V滤波电容C302、C303、C306、C307,12V稳压元件U301 (TL431)、N101(光耦)及取样电阻R306、R307 ,NCP1251⑤脚供电电路均正常,怀疑NCP1251③脚外接光耦N102初级所接过压检测电路(如图1所示)有故障。

长虹3D50B2000IC液晶电视不定时自动关机的维修 第1张

     断开N102通电,电视机长时间工作正常。断开Q408试机,故障不再出现,由此推断故障出在Q408 G极所接的过压检测电路中。断开二极管D205,接上Q408通电,故障不再出现,说明故障在12V过压检测电路中。取下ZD404、ZD407加热测试,发现ZD404热稳定性差,更换ZD404后恢复电路,通电试机,电视机工作正常。
