长虹55Q1N液晶电视灰屏有声音的故障维修

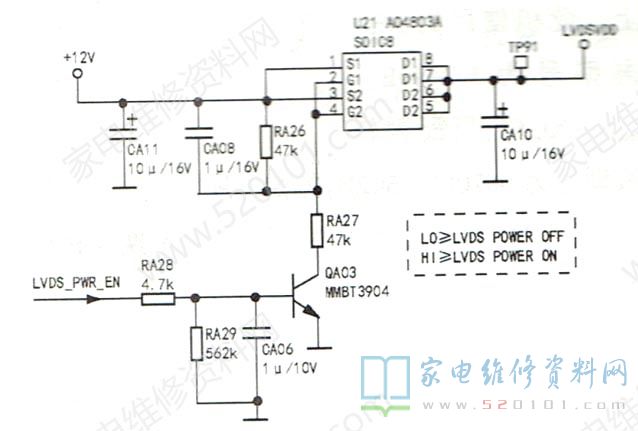

     接修一台长虹55Q1N液晶电视（ZLM50Hi机芯），故障表现为灰屏，有伴音。分析检修:通电试机，背光灯亮，伴音正常，显然故障在主板或逻辑板上。首先检测上屏电压控制电路，如图1所示，测得U21的①、③脚电压为12V，②、④脚电压为6V，⑤~⑧脚电压为5.6V，判定U21损坏，将其换新后试机，故障排除。U21内部由两只P沟道MOS组成，受QA03控制。当主芯片输出的LVDS PWR EN信号为高电平时，QA03、U21导通。
