接修一台LED 32C2000型智能彩电(机芯:ZLS42A-P;主板图号:JUC6.690.00091670)，故障表现为不开机。该类故障检修流程是:(1)检查主芯片U13输出的PWR-ON/OFF开机控制信号是否为高电平;(2)检查输出电压的滤波电容CP332~CP334正端12V是否正常;(3)检查待机电压5Vstb是否正常;(4)检查主芯片的工作条件(供电、复位、晶振、总线、键控)及主芯片是否异常;(5 )检查FLASH程序或芯片本身是否正常。由于该机为三合一主板，所以不开机时，首先确定是电源电路、背光驱动电路，还是信号处理电路出了问题。

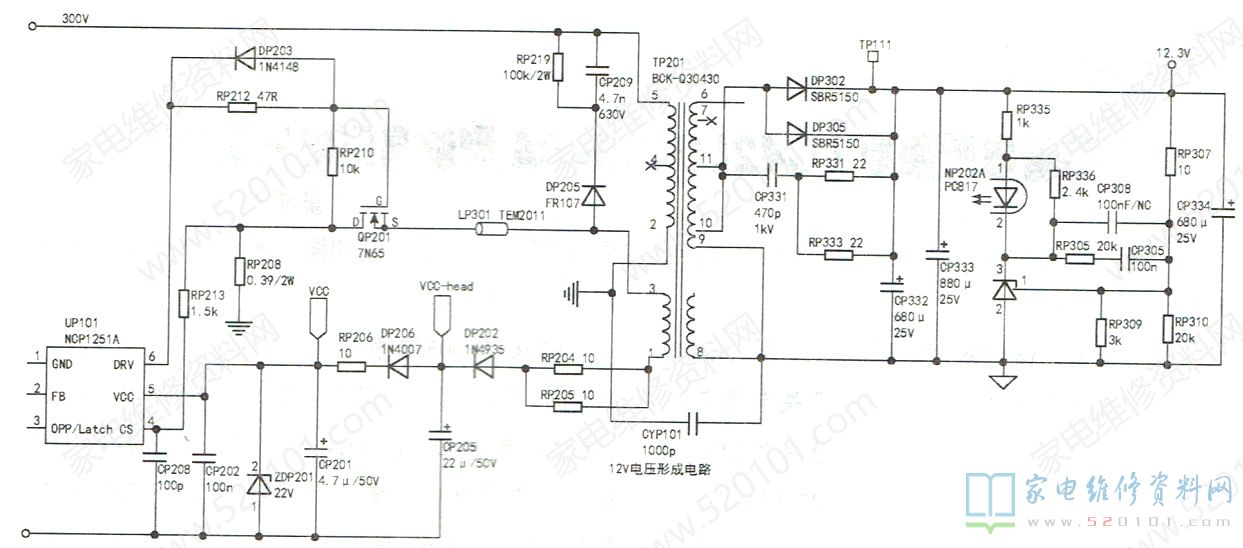

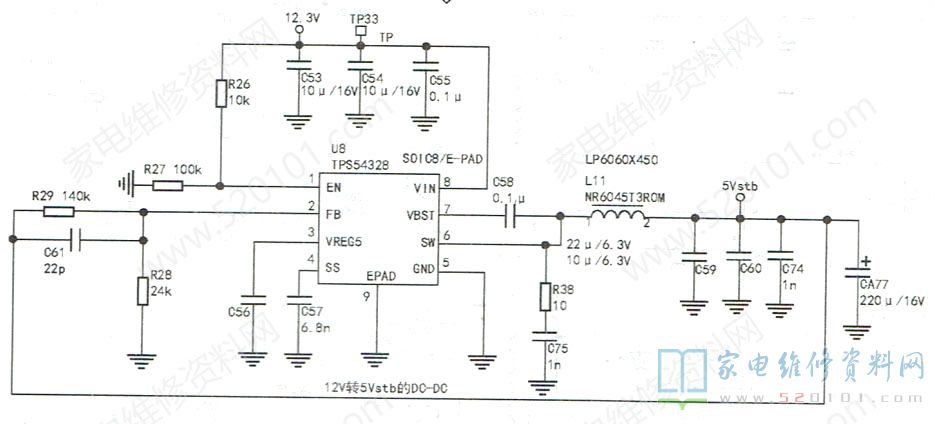

通电，检测输出电压的滤波电容CP332~CP334正端电压为0V，但也不能因此判定电源电路本身有问题。先简单分析电路:市电经两级进线抗干扰电路后，送至桥式整流滤波电路DP101~DP104和CP105，得到不稳定的300v直流纹波电压，此时，300V电压加至开关变压器TP201的⑤-②绕组，同时由于互感作用，其③-①绕组感应电动势给驱动MOS管QP201的漏极提供电压，并通过RP204、RP205限流DP202整流、CP205滤波得到约16V电压，给电源振荡控制芯片UP101(NCP1251A )的⑤脚提供稳定的工作电压。随后，UP101开始振荡工作，从其⑥脚输出PWM驱动脉冲信号，送至驱动管QP201栅极，使QP201处于导通储能、截止释能状态。电流流向:在QP201导通时，从UP101的⑥脚输出驱动脉冲经RP212、QP210、RP208到地;在QP201截止时，通过QP201、RP210、DP203返回到其⑥脚，此时，开关变压器TP201的次级开始释放能量感应电压，通过DP302、DP305整流、CP332~CP334滤波，形成12V电压。与12V相关电路如图1a( 12V电压形成电路)、1b(12V给背光驱动电路供电)1c( 12V转5Vstb的DC-DC电路)所示。

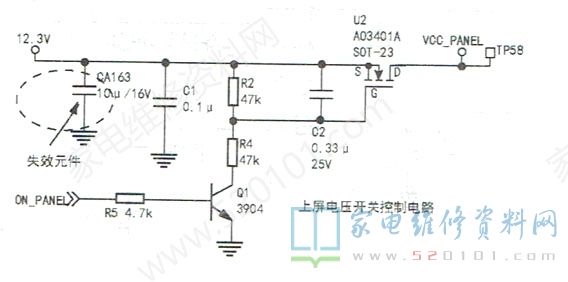

由于产生的12V电压会同时送至背光驱动电路、12V转5Vstb的DC-DC电路、上屏电压开关控制电路，以及伴音功放电路，所以，任何跟12V电压有关的电路短路时，都会造成12V电压异常。于是逐一断开这些支路的12V供电，当断开上屏电压开关控制电路的12V供电线路时，测量发现12V电压恢复正常，说明该电路有元件击穿短路。最后检查发现滤波电容CA163已严重短路，更换后图声显示恢复正常。上屏电压开关控制失效元件相关电路如图2所示。
提示:通过上述电路分析得知，若查出12V电压异常，不要盲目地判定电源电路本身出现问题，而要分析检查相关电路确定故障部位，避免维修误入歧途，耽误时间。
