长虹55D2000i液晶电视有时不开机的故障维修

2022-03-24 19:30:21  阅读 126 次 评论 0 条
摘要:

接修一台长虹55D2000i液晶电视,故障表现为有时不开机。在出现故障时,测量电源板输出的12.3V电压约为1.6V。断开主板与电源板的连接线后再测, 12.3V电压仍很低,判定故障出在电源板上。测量PF

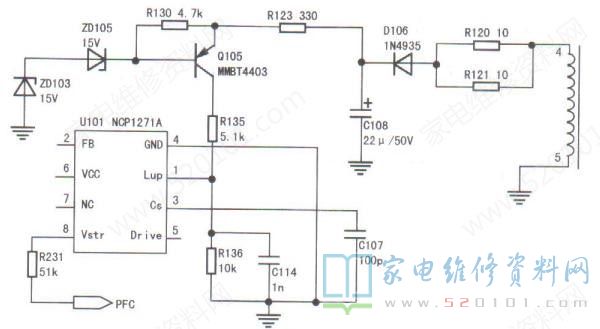

      接修一台长虹55D2000i液晶电视,故障表现为有时不开机。在出现故障时,测量电源板输出的12.3V电压约为1.6V。断开主板与电源板的连接线后再测, 12.3V电压仍很低,判定故障出在电源板上。测量PFC电压与U101(NCP1271A)的供电均正常,但U101①脚电压偏高(正常时约为0.4V),检查U101①脚外围电路如图所示。

长虹55D2000i液晶电视有时不开机的故障维修 第1张

      拆下ZD103、ZD105测量均正常,清除这两只元件下的粘胶后装回试机,故障排余。U101①脚内接锁存器(施密特触发器)输入端,当该引脚电压超过8V或低于1.2V时,触发器输出翻转,开关电源进入保护状态。当ZD103、ZD105下面的粘胶漏电后,相当于ZD103、ZD105稳压值下降,三极管Q105(PNP)导通,U101因①脚电压高于8V而进入保护状态。
