长虹LED42C2000(YJ1N)液晶电视开机三无的故障维修

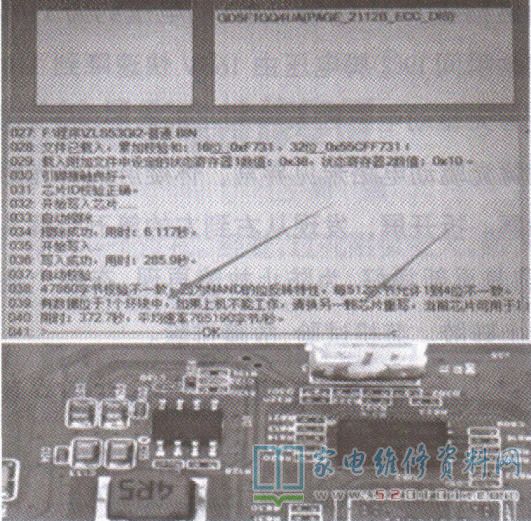

        接修一台长虹LED42C2000(YJ1N)液晶电视（ZLS53Gi机芯），故障表现为开机三无。上电，测得DP305(待机电压12V整流二极管)负极电压为0V ，对地阻值为1.702，说明后级负载严重漏电或短路。经查，发现伴音功放供电电路中滤波电容C721漏电。换新C721后上电，+12V电压正常，但二次开机后电源指示灯依然不亮。测量主芯片的供电及晶振两端电压均正常，于是用串口工装读取开机打印信息，只显示波特率UART_115200， 说明主芯片U61(MSD61881 )有问题，如图1所示。

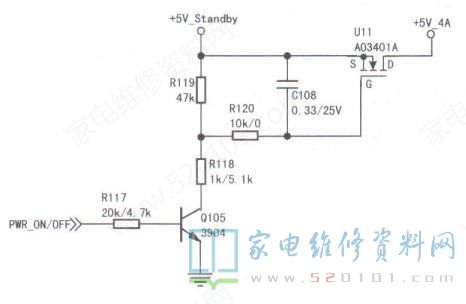

       代换U61后开机，电源指示灯亮一下后马上熄灭， 再次测量主板上的相关电压， 发现+5V-4A电压为0V。检查该供电电路，如图2所示，发现Q105的c极电压为5.11V，U11 G极电压为5.10V，S极电压为0.20V， D极电压为5.22V，说明U11的D、S极已断路。更换U11后试机，故障排除。
