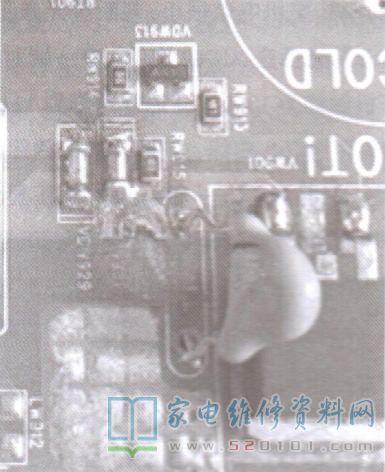

接修一台长虹LT40720F液晶彩电，故障表现为开机后黑屏，但伴音正常。通电试机，测得电源板上插座CNS1中的PVSD端有5V待机电压，按“开机”键后主板上的ON/OFF端电压为4.68V，高压板24V供电正常，主板上的5V及24V供电也正常，但背光不亮，判断高压板损坏。该机高压板由左右两块板组成，型号为SSI-400-14A01，如图所示。
在路检测左右板的24V供电电路，发现左板7A保险管正常，24V供电滤波电容C101、C102(均为330uF/35V)两端在路电阻大于400k，而右板7A保险管已熔断，124V供电滤波电容C104、C103两端在路电阻正反均约4302，明显偏小。继续检测，发现右板上的功率管Q307(4614)短路，怀疑高压变压器有问题。为保证维修质量，决定换板维修。购回同型号高压板换上试机，故障排除。
