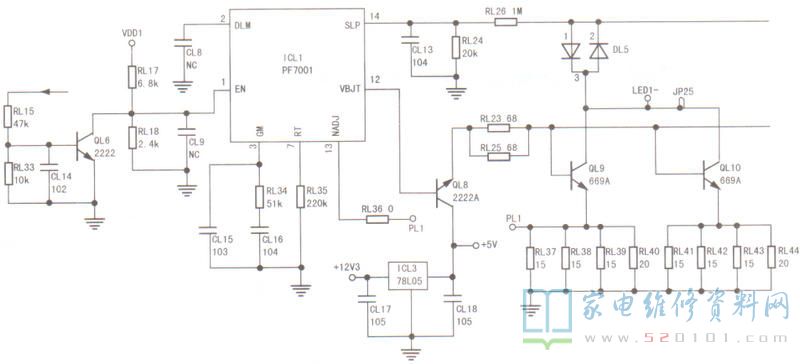

接修一台LED55C2000i型机，故障表现为开机后背光不亮。此机采用JCL35D-2MC400型电源板。通电，检测电源板输出的12V正常，背光驱动电路供电为70V，但LED灯串的LED+电压为69.8V，说明背光升压电路未工作。该电路以ICL1(PF7001 )为核心组成，如图所示。
上电，测得ICLI的①、②脚电压及供电均正常，但②脚电压为12V，远高于正常值2.59V，判断②脚外接元件有问题。更换QL8( 2222A )后试机，故障排除。
