长虹32D3700i液晶电视（ZLM61HIPJ机芯）花屏噪点的故障维修

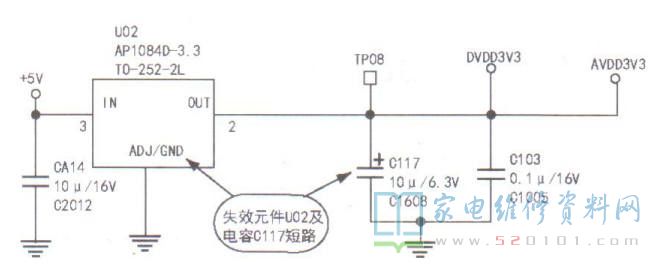

       接修一台长虹32D3700i液晶电视(机芯:ZLM61HIPJ )，故障表现为花屏噪点。第一次遇到花屏噪点这类故障，不知从何下手，于是决定先进行软件升级。进行刷机操作时一直卡在升级界面(LOGO)，随后更换不同的U盘和软件版本，重新再次刷机但故障依旧，故怀疑是硬件问题引起的。根据故障现象，可以判定电源输出电压12V及背光驱动电压144V是正常的，应重点检查主芯片.DDR、EMMC的工作状况。于是，拆开机后检查，无意间碰触到主芯片UM1(MT5507)时，发现温度很高，怀疑过流损坏。通常不更换主芯片(因为BGA芯片焊接易出错)，因此断电后测量主芯片的各路供电对地阻值，发现3.3V供电U02( AP1084D-3.3 )的输出端对地短路，经查是滤波电容C117短路，如图1所示，将C117换新后测量U02输出端已不再短路，但开机后故障依旧，因此判定主芯片UM1损坏。换新UM1后.上电试机，图声恢复正常。相关电路如图2所示。

       提示:在检修该故障时，可先进行刷机，然后.再对相关关键点电压进行测量，以此来判断故障点。同时，还得提醒大家，一定采取先易后难原则，避免盲目地直接去换大件而带来不必要的麻烦。
