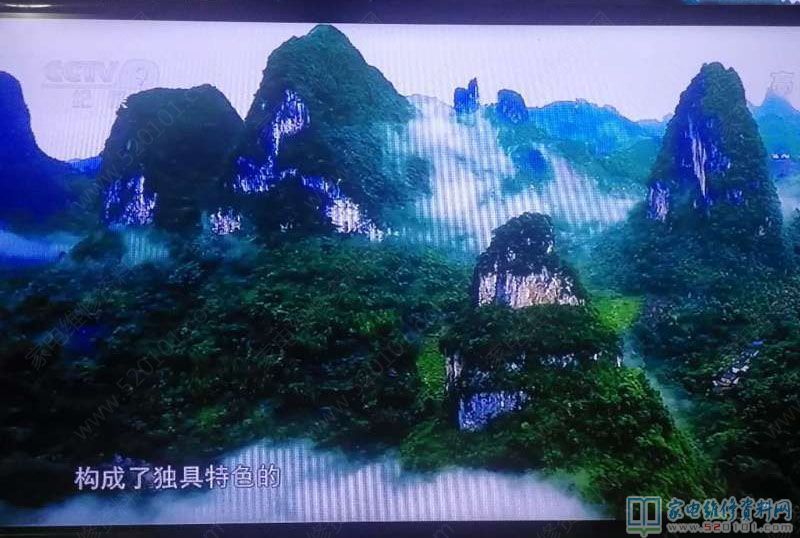

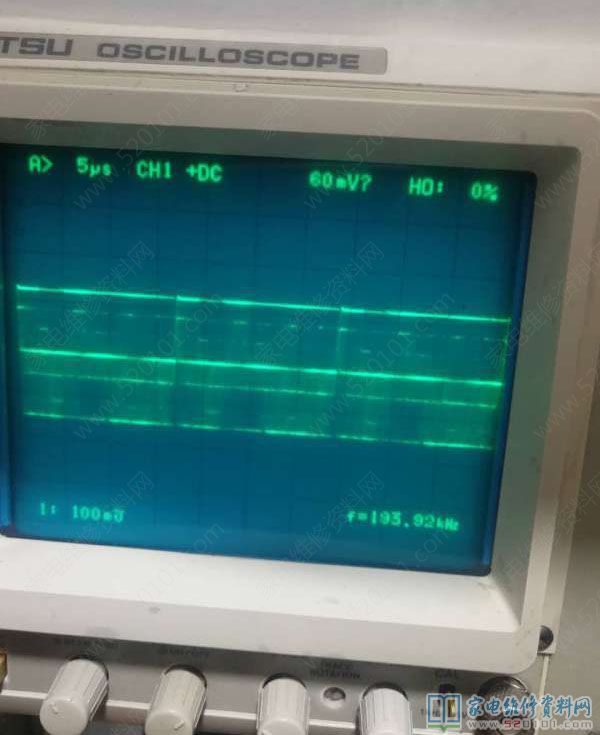

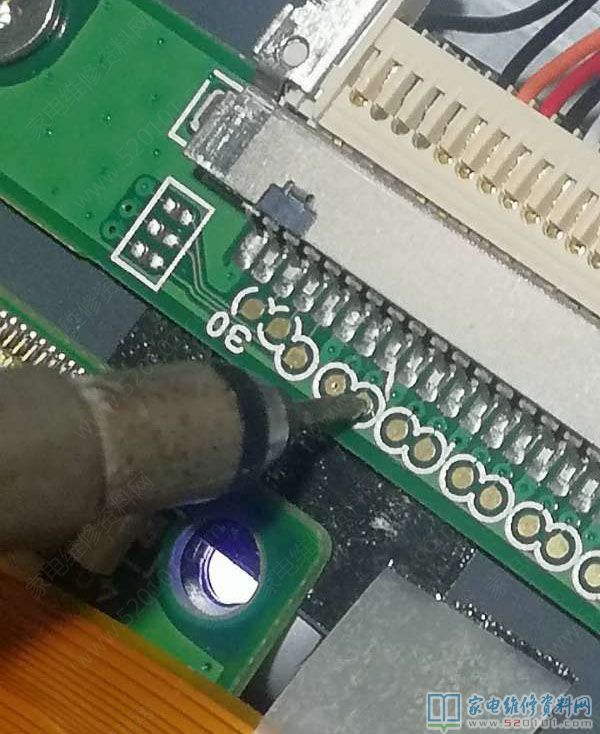

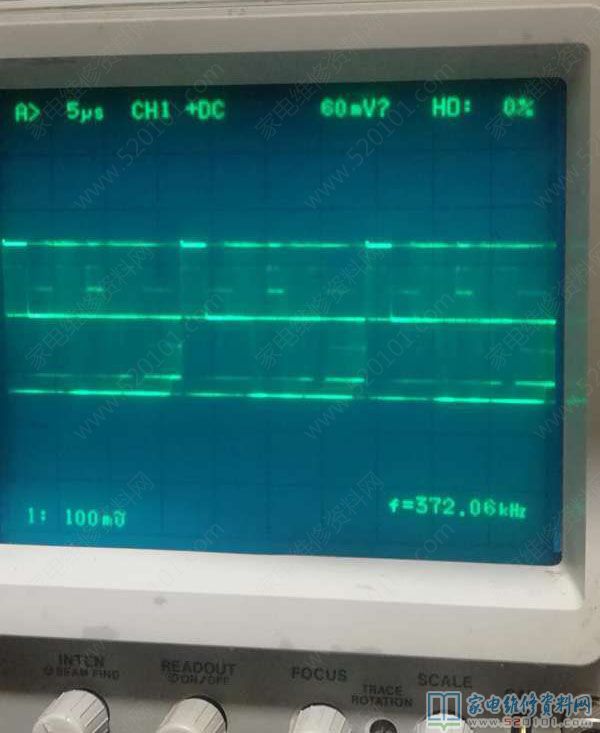

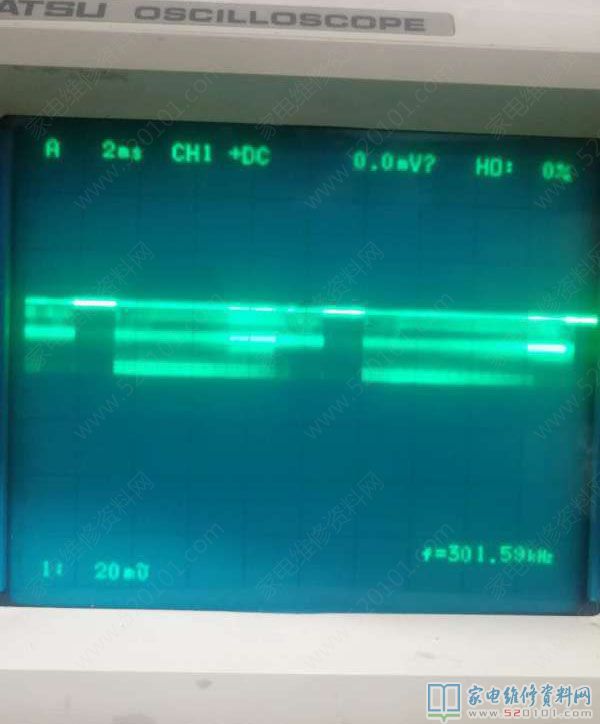

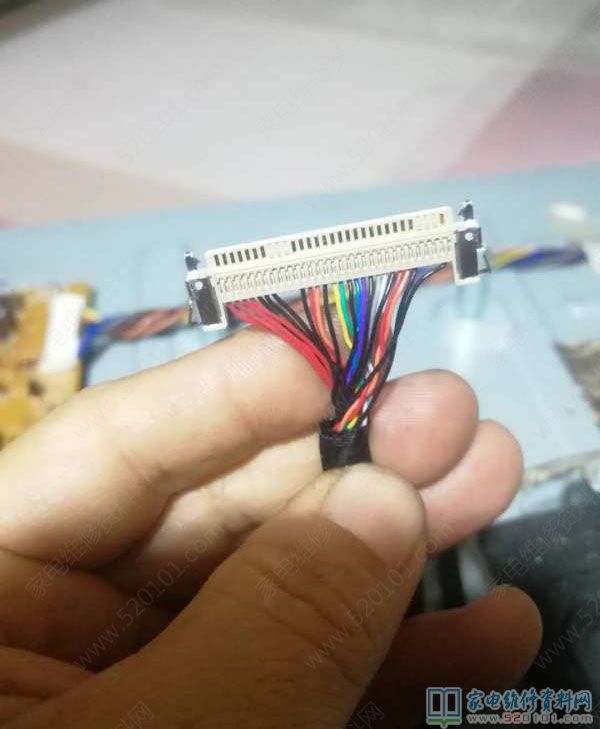

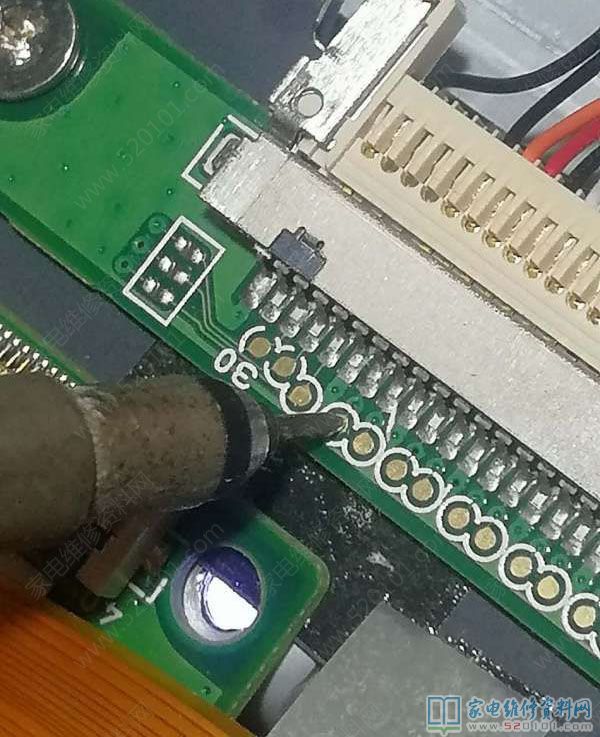

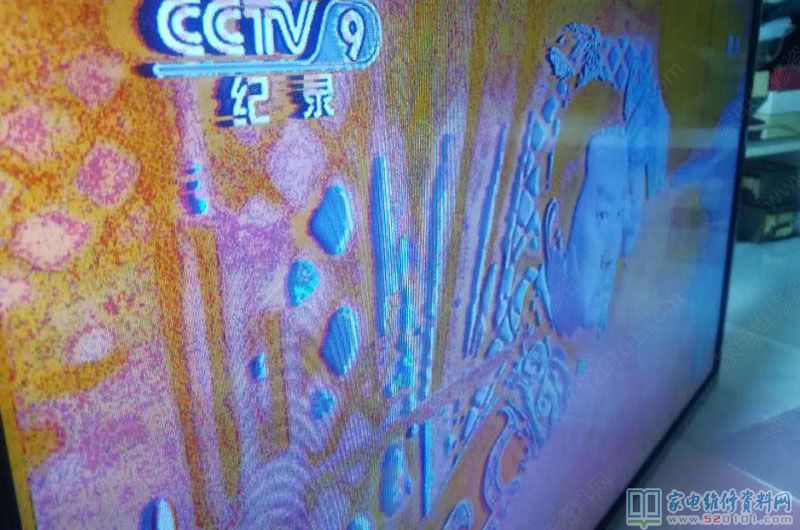

最近接修一台长虹LED32B2100C液晶电视，故障表现为花屏。根据以往案例，此故障现象以前较多见的是LVDS线插排接触不良，开壳直接清理排插无效。由于是小信号万用表不易检查，直接用示波器观察LVDS各信号波形，查到屏边板端LVDS线排的25.26脚发现波形异常（如下图4和图6所示），进一步确认LVDS线有问题，更换后图像正常，图8为正常波形。（示波器型号是岩崎SS-7810）
