夏普LCD-40G100A液晶电视不开机指示灯不亮的维修

2023-01-31 19:27:25  阅读 272 次 评论 0 条
摘要:

接修一台夏普LCD-40G100A型液晶电视,故障表现为指示灯不亮、不开机。测电源板输出到主板的12V电压正常,测主板存储器和FLASH块供电脚无电压,怀疑是DC-DC转换电路出了问题。、顺着电路板走线路

       接修一台夏普LCD-40G100A型液晶电视,故障表现为指示灯不亮、不开机。测电源板输出到主板的12V电压正常,测主板存储器和FLASH块供电脚无电压,怀疑是DC-DC转换电路出了问题。、顺着电路板走线路,发现电路板的背面有一个块子比较大,是200WNA1集成块。这个块子在修索尼液晶电视的时候遇到过,故障是指示灯闪、不开机。这次再次现身,莫非又是这个块子坏了?到网上下载200WNA1的电子说明书,查到③脚是电压输出脚。测该块子输入12V正常,输出电压不到2V,于是果断更换集成块200WNA1 ,再开机,图像和声音都正常。

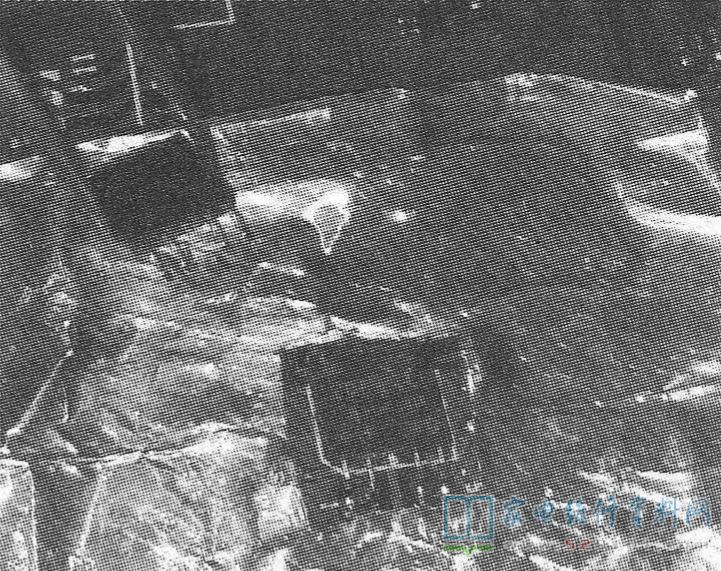

      提示:集成块200WNA1体形较大,拆卸时可用450°C高温和最大风量。用热风枪吹集成块的时候,可用铝箔纸把集成块和周围电路隔离(如图1所示),以防止电路板过热或热风吹跑小零件造成人为故障。200WNA1集成块在索尼和夏普液晶电视中常见,其故障率比较高,提醒同行注意。

      注:200WNA1是输入电压达24V,输出电压范围在3.0V~20V的DC-DC转换块,其①脚为供电脚,②脚为开关控制脚(达2.0V启动IC),③脚为输出脚,④脚为反馈稳压控制脚。
