夏普LCD-40LX440A液晶电视不开机的故障维修

2023-01-31 18:48:03  阅读 144 次 评论 0 条
摘要:

接修一台夏普LCD-40LX440A液晶电视,故障表现为不开机,指示灯不亮,测得12V输出电压在7V波动,同时电源板有不大的异常叫声(见图1)。机器属于LED机型,网上搜寻该机电源板的图纸无果,摘板维修。

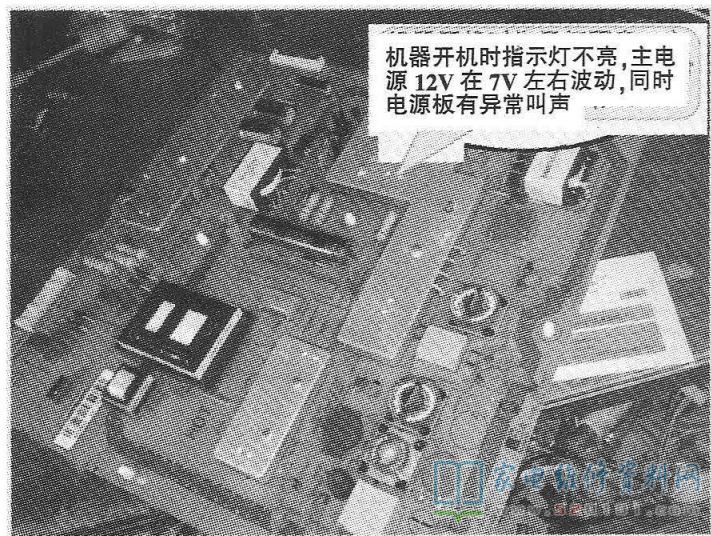

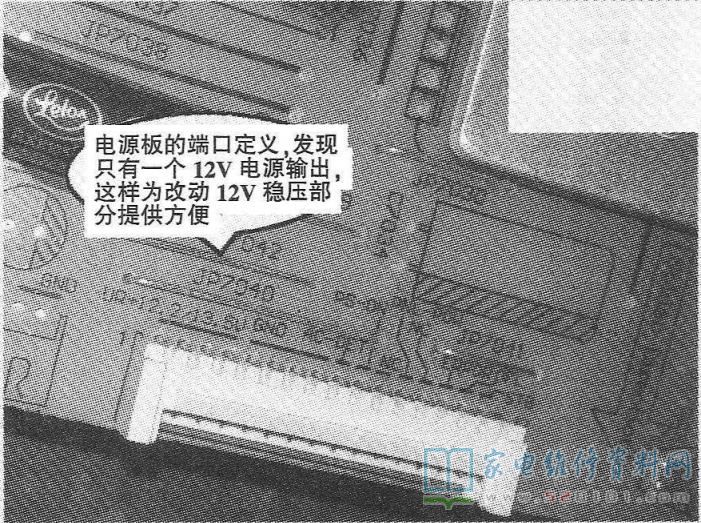

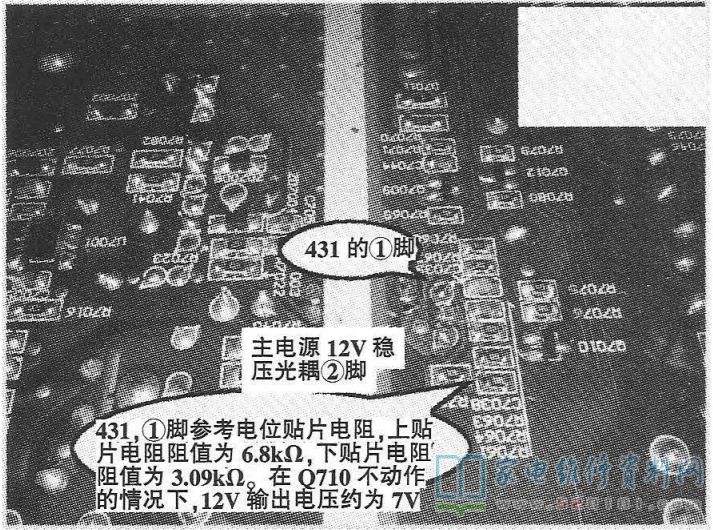

      接修一台夏普LCD-40LX440A液晶电视,故障表现为不开机,指示灯不亮,测得12V输出电压在7V波动,同时电源板有不大的异常叫声(见图1)。机器属于LED机型,网上搜寻该机电源板的图纸无果,摘板维修。观察该电源板只向主板提供一种电压12V (见图2),同时主板向电源板反馈检错等信号,一时很难区分故障的范围,查看12V电压的稳压电路的431的①脚参考电位取样贴片电阻,在别的电路不导通的情况下,仅仅12V,取样贴片为6.8k和3.09k时,12V的输出电压在7V左右也是情理之中,显然是431的取样分支有问题,仔细测量有关的元件没有发现失效元件(见图3)。

夏普LCD-40LX440A液晶电视不开机的故障维修 第1张

夏普LCD-40LX440A液晶电视不开机的故障维修 第2张

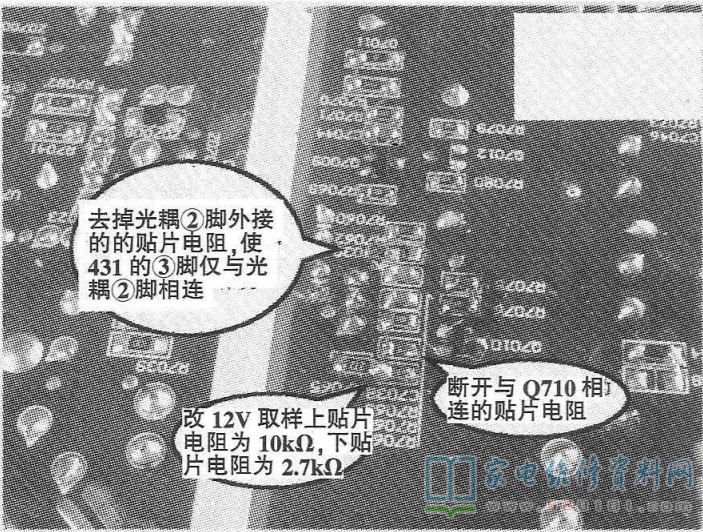

      由于没有电源图纸,要找到导致431取样分支电路没有工作的原因很难,只得另辟捷径,去掉12V稳压的取样分支电路,改12V的431的①脚取样贴片电阻,上贴片电阻为10k,下贴片电阻为2.7k,简单的计算此时12V电压的输出应该是11.7V, 应该符合要求,同时去掉12V稳压光耦的②脚外接的其他电路分支,使得光耦的②脚仅与431的③脚相连(见图4)。改动完后,电源板的12V输出正常,并且在带载2A时一切正常,此时PFC没有工作。

夏普LCD-40LX440A液晶电视不开机的故障维修 第3张

夏普LCD-40LX440A液晶电视不开机的故障维修 第4张

      上机,开机,红灯,按待机键,绿灯亮,背光工作,图像出现,修复,此时测得PFC B+电压为390V,LED驱动电压为99V。
