三洋LCD-32CA50液晶电视(N7ZJ机芯)有图像无声音的维修

2022-12-06 05:44:04  阅读 214 次 评论 0 条
摘要:

接修一台三洋LCD-32CA50液晶彩电(N7ZJ 机芯),图像正常、无声音。通电试机,先后输入多种信号源试机,均无声音。拆机后测得数字伴音功放块IC001的供电只有三四伏,而正常值应是24V。断开IC0

       接修一台三洋LCD-32CA50液晶彩电(N7ZJ 机芯),图像正常、无声音。通电试机,先后输入多种信号源试机,均无声音。拆机后测得数字伴音功放块IC001的供电只有三四伏,而正常值应是24V。断开IC001的供电端再测,电压仍然很低,看来问题在电源板上。顺着线路检查,发现24V供电受控于场效应管Q605。测得Q605 G极的电压随开/待机变化,且s极有24V电压输入,但D极却无24V电压输出,判断Q605损坏,换新后试机,故障排除。

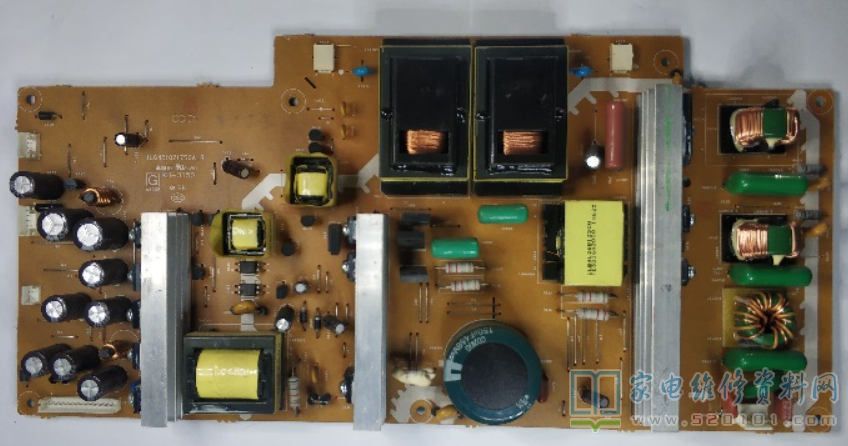

三洋LCD-32CA50液晶电视(N7ZJ机芯)有图像无声音的维修 第1张
