海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修

2022-12-06 02:45:02  阅读 672 次 评论 0 条
摘要:

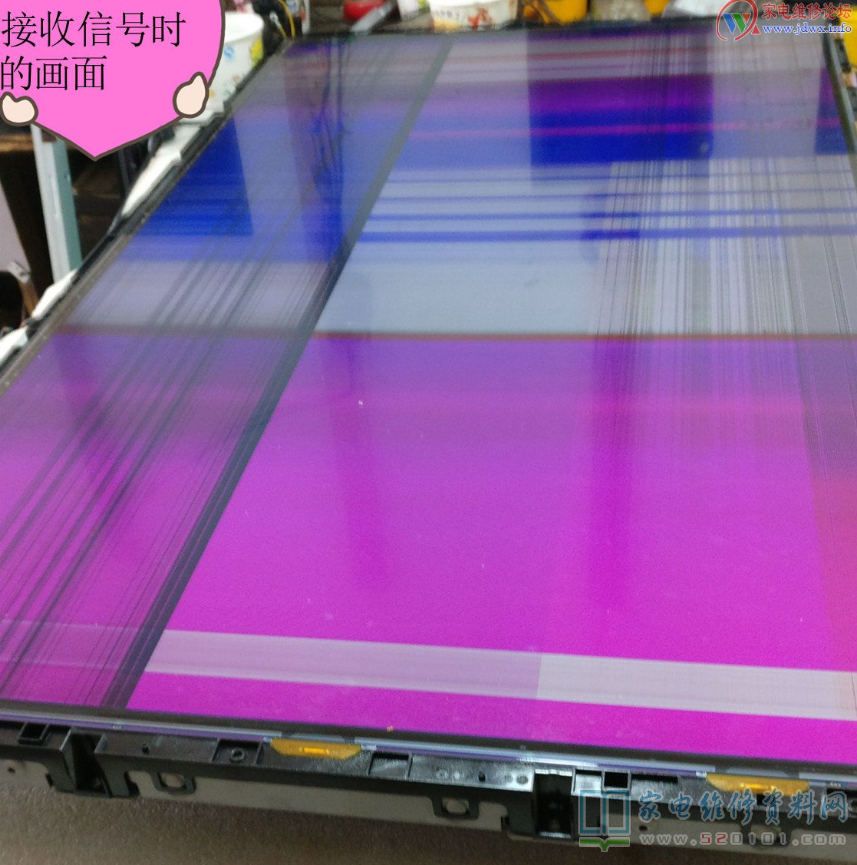

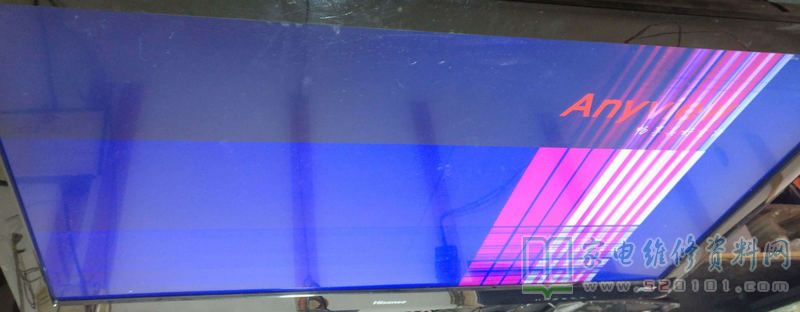

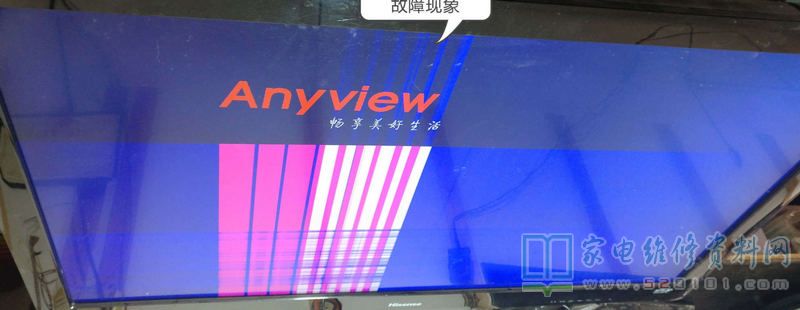

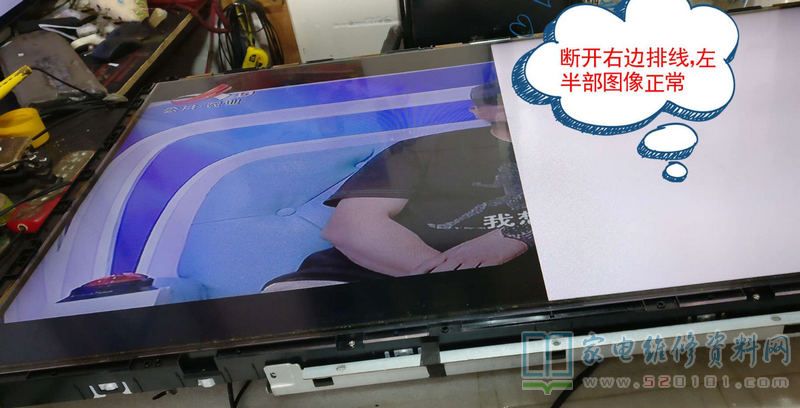

今接修一台海信TLM46V86PK液晶电视,型号如下图,上电试机出现移动竖条,横线。出现这种现象,多是屏电路VGH、VGL漏电短路引起的。拆盖,断开逻辑板右边扁排线,出现左半边图像正常,右边白屏情况。

     今接修一台海信TLM46V86PK液晶电视,型号如下图,上电试机出现移动竖条横线。出现这种现象,多是屏电路VGH、VGL漏电短路引起的。拆盖,断开逻辑板右边扁排线,出现左半边图像正常,右边白屏情况。

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第1张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第2张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第3张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第4张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第5张

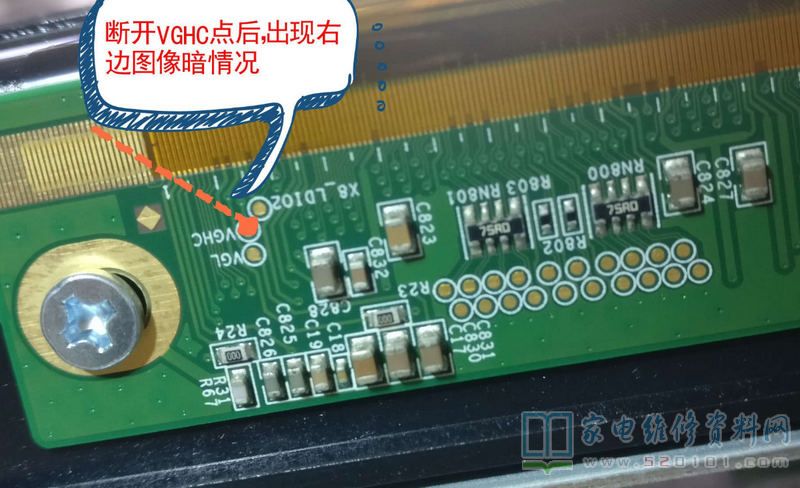

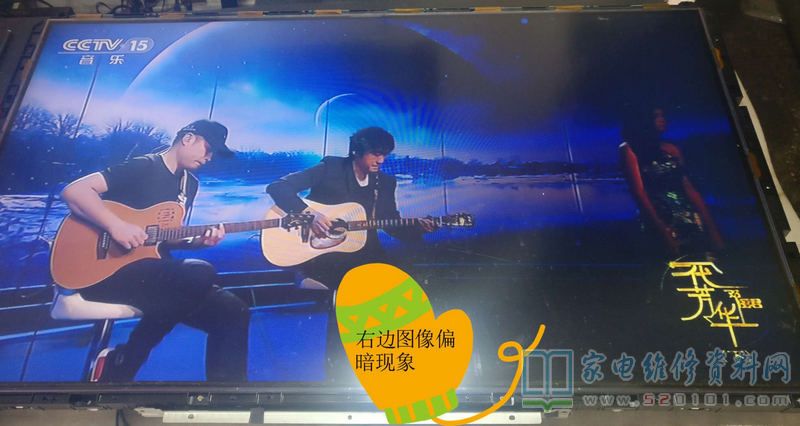

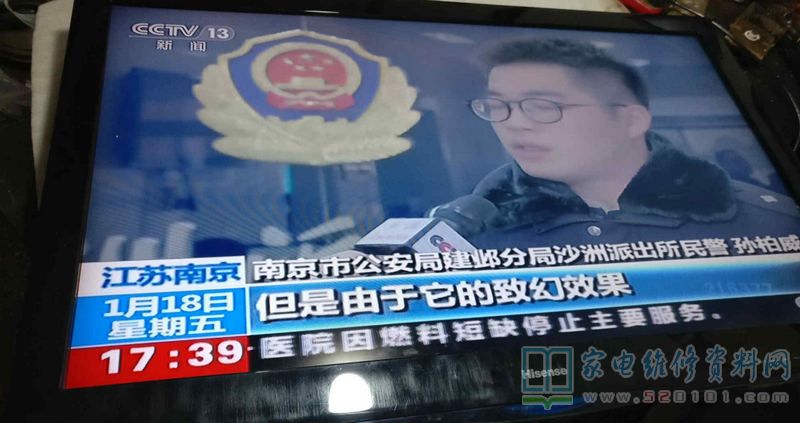

     拆屏边框,测量屏边板上的VGH 20几伏,VGL为0V!切断右边的VGH去屏的线路,上电试机,测屏边板VGH28V、VGL-6V电压恢复正常,这时画面出现,但右边出现图暗现象。

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第6张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第7张

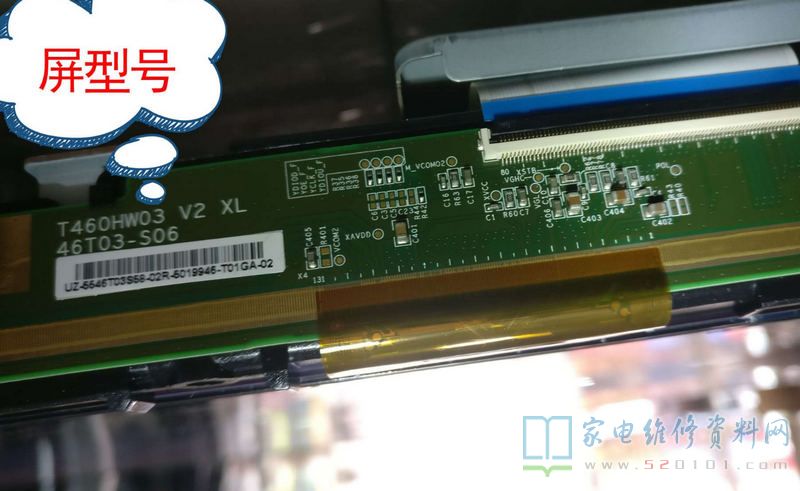

     此机屏型号是:
海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第8张

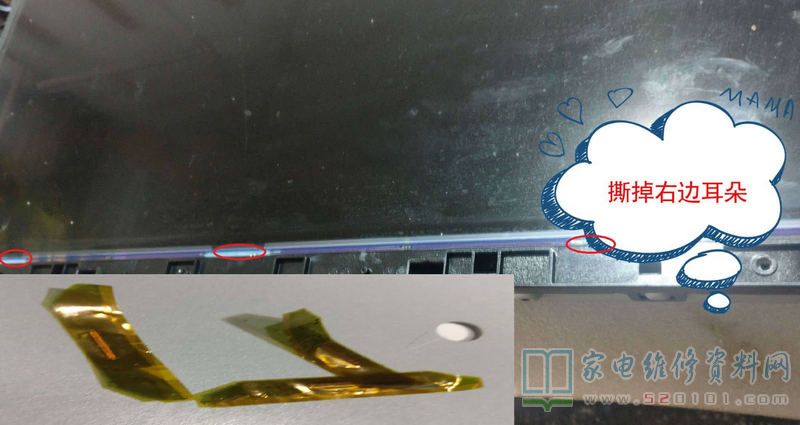

    看屏两边都有边耳朵,右边图暗,只好撕掉右边的边耳朵来修复了 。

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第9张

海信TLM46V86PK液晶电视图像出现移动竖条和横线的维修 第10张
