夏普LCD-40LX460A液晶电视黑屏的故障维修

2022-11-07 17:43:01  阅读 178 次 评论 0 条
摘要:

接修一台夏普LCD-40LX460A液晶电视,该机通电后面板绿灯亮,黑屏,随后面板绿灯每隔10s闪烁一次,本机键和遥控均失灵,无法强制升级。查资料得知:当前指示灯的状态表示是LED屏背光有故障。背光故障发

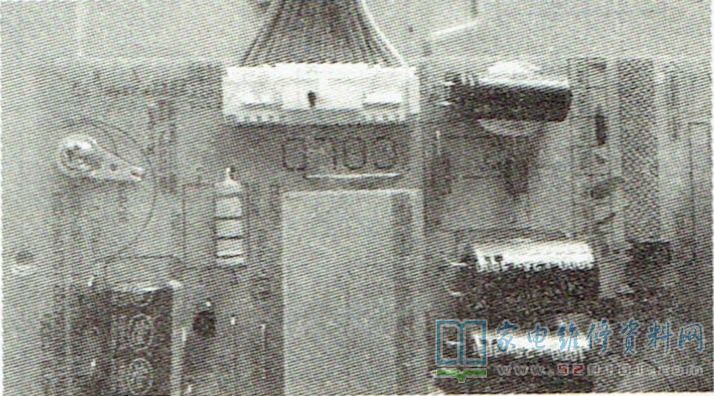

      接修一台夏普LCD-40LX460A液晶电视,该机通电后面板绿灯亮,黑屏,随后面板绿灯每隔10s闪烁一次,本机键和遥控均失灵,无法强制升级。查资料得知:当前指示灯的状态表示是LED屏背光有故障。背光故障发生后,会引起本机键和遥控失效。插排CN7002是连接主板与电源板的排线,如图1所示。通过该排线电源板给主板供电13V,同时主板发出的电源开/关、背光开/关及背光调光信号也通过该排线送到电源板。测得CN7002的PS-ON端(电源开/关),电压是3.3V,正常;电源板输出的13V电压,正常;CN7002的STB端(背光开/关)电压为3.3V,背光调光(OFL)电压为3.3V,均正常。

夏普LCD-40LX460A液晶电视黑屏的故障维修 第1张

        CN7002的L-ERR (背光驱动电路送到主板的背光故障指示信号)端悬空,这和夏普老型号LCD电视机不同。以前的老型号LCD电视机,当背光驱动电路有故障或背光灯不良时,背光驱动电路通过该脚给主板送去故障状态信号,微处理器据此信号执行保护关机程序:关闭主电源,让面板上的红色指示灯每隔数秒周期性地闪烁1次,以通知用户和检修人员:该机发生了背光故障。背光故障 自动检测电路虽能有效地防止故障扩大,但也有负面作用:一是误报故障,导致电视机不能工作;二是背光保护电路动作后主开关电源停止了工作,为检修电视机带来了困难。为此,夏普最新型号的LED电视机取消了该功能。

       上述检测结果,说明电源板及主板正常,下一步就应当检测背光驱动电路及背光灯。

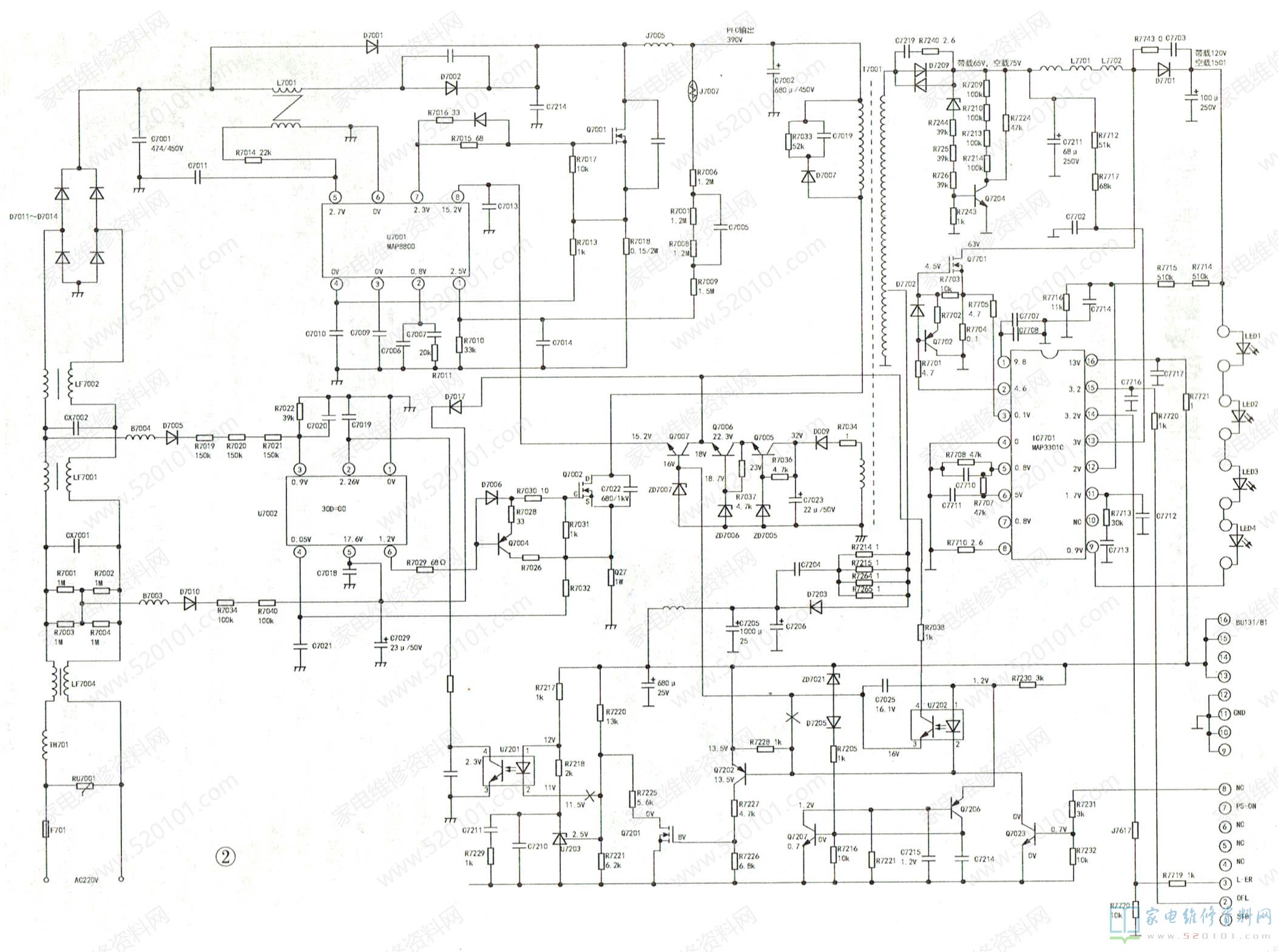

       该机的电源与背光驱动实绘电路如图2所示(见下页)。T7001 是主开关电源变压器,由D7209和C7211整流输出65V背光供电。IC7701是背光驱动控制器,从②脚输出LED灯恒流控制驱动脉冲,加到升压开关管Q7701的G极。L7701、L7702 是升压储能电感,D7701是续流二极管,100uF/250V电解电容是升压滤波电容。

夏普LCD-40LX460A液晶电视黑屏的故障维修 第2张

       D7701负极输出的升压电压是120V,给4组LED灯串供电。该机是直下式LED背光,共用4组LED灯串,这4组灯串首尾串联成1串。IC7701的②脚输出的驱动脉冲宽度可调,经开关管Q7701后,调节D7701输出的LED灯串供电电压的高低。当LED灯串的电流过大时,②脚输出的脉宽变窄,D7701输出的电压降低,LED灯串得到的供电电压下降,把LED灯串的电流拉回到标准值。当LED灯串电流偏小时,其控制过程与上述相反,LED灯串的负极接IC7701的⑨脚,与内部PWM脉宽调制电路开关管的D极相连,主板上微处理器输出的OFL背光亮度调节电压,经CN7002的②脚(OFL端)加到IC7701 的15脚,控制⑨脚内部开关管的导通占空比,从而控制LED灯串在一个周期內的发光时间,达到控制LED背光亮度的目的。

       通电后测得主开关电源输出的电压(C7211上的电压)是75V,高于正常值(65V),说明后面的负载可能开路;D7701负极输出的电压是150V,也高于正常值( 120V),由此判断后面的LED灯串开路。

       用500V摇表分别测量4组LED灯串的正向电阻值,LED1~LED3这3组LED灯串的正向阻值是0.05MD,正常;反向阻值是0.01MΩ(有反向保护二极管),正常。LED4灯串正、反向电阻值均是无穷大,说明LED4灯串开路。更换灯串后试机,故障排除。
