三星UA39F5088AR液晶电视光栅下部暗淡的故障维修

2022-10-08 19:46:49  阅读 254 次 评论 0 条
摘要:

接修一台三星UA39F5088AR液晶电视,故障表现为图像光栅下部暗,根据故障现象分析,故障原因应是灯条(本机采用LED背光)问题。拆机发现,本机有7根灯条,每根灯条上有12只灯珠(灯珠电压约为3V)。检测

     接修一台三星UA39F5088AR液晶电视,故障表现为图像光栅下部暗,根据故障现象分析,故障原因应是灯条(本机采用LED背光)问题。拆机发现,本机有7根灯条,每根灯条上有12只灯珠(灯珠电压约为3V)。检测灯珠,发现第四根灯条的第9只灯珠开路。换新后试机,除屏下部第七根灯条上有8只灯珠不亮外,其余灯珠均亮。

三星UA39F5088AR液晶电视光栅下部暗淡的故障维修 第1张

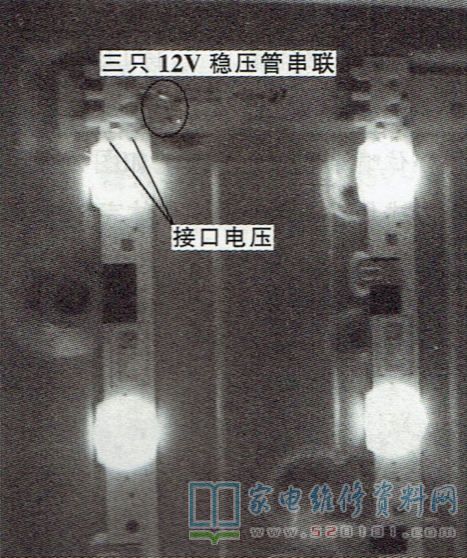

    用数字万用表二极管挡检测第七根灯条上的12只灯珠,均可正常点亮;测该灯条接口处电压为14.32V,明显异常。该接口外接12V和24V两只稳压二极管(两者串联),测量发现12V稳压二极管击穿,24V稳压二极管的正反向阻值也不正常。拆下这两只稳压二极管,用3只12V稳压二极管串联代替,如图1所示。上电试机,故障排除。
