LG 32LC7R液晶电视开机三无的故障维修

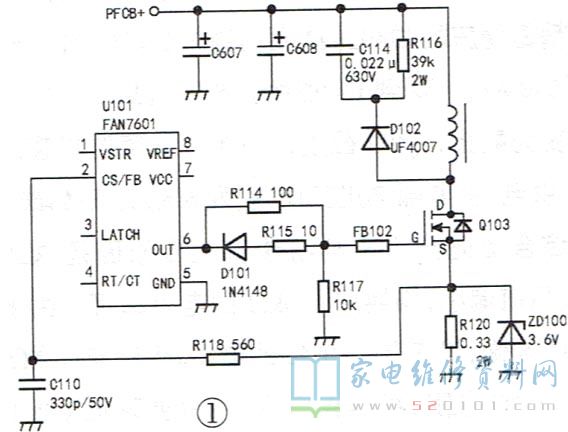

      接修一台LG 32LC7R型液晶彩电，上电后指示灯不亮。拆机检查，发现其电源板(型号为EAY34795001、EAX32268501)_上的保险已断，测PFC电压滤波电容C607.C608的两端正、反向电阻均很小，且无明显充放电现象。取下C607、C608测量，其容量正常，判定PFC负载短路。该机主电源芯片u10的型号为0001 H04，而图纸上的型号为FAN7601，如图1所示。

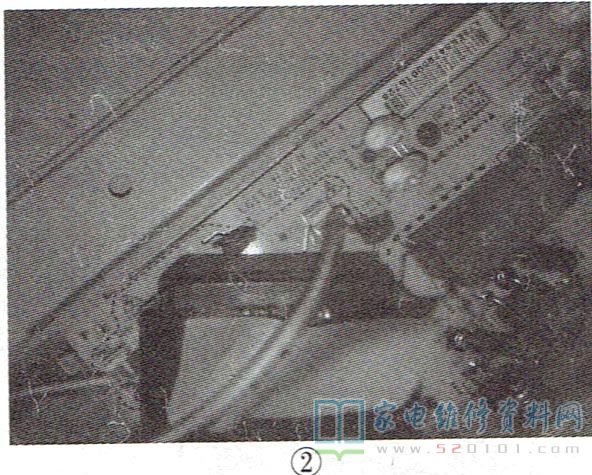

      检查主开关电源电路，发现开关管Q103的D、S极击穿，灌流电路中的R114、R115与D101均正常。为保险起见，将Q103与U101一并换新，并在保险管下串一只200W/220V灯泡开机，测电源板输出的各组电压均正常;二次开机，图像、声音均正常，但电源板发出明显噪声。回头检查U101外围电路，发现3.6V稳压管ZD100击穿，换新后开机，噪声消失，至此故障排除。相关实物见图2。
