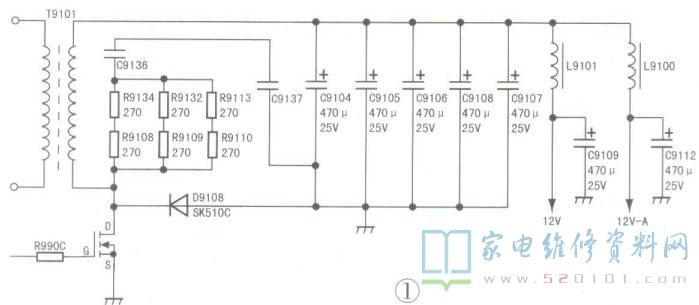

接修一台飞利浦43PFF5650/T3型液晶彩电，故障表现为三无。通电试机，串在市电输入线中的交流电流表指针小幅摆动，说明交流输入电路基本是正常的。拆机，检测300V电压正常，说明电源初级无短路现象。转向检查12V整流滤波电路，如图1中所示，发现肖特基二极管D9108( SK510C )已短路。

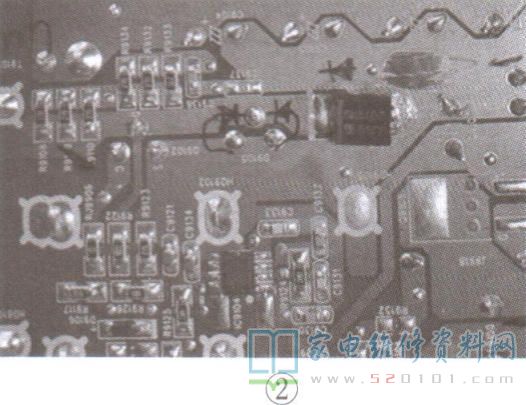

由于笔者手头无此型号二极管，于是用两只MBR5200(200V/15A)并联后代换D9108(见图2)。检查无误后通电试机，故障排除。
