明基VJ3211液晶电视观看的过程中啪一声后三无

2022-10-28 19:39:47  阅读 92 次 评论 0 条
摘要:

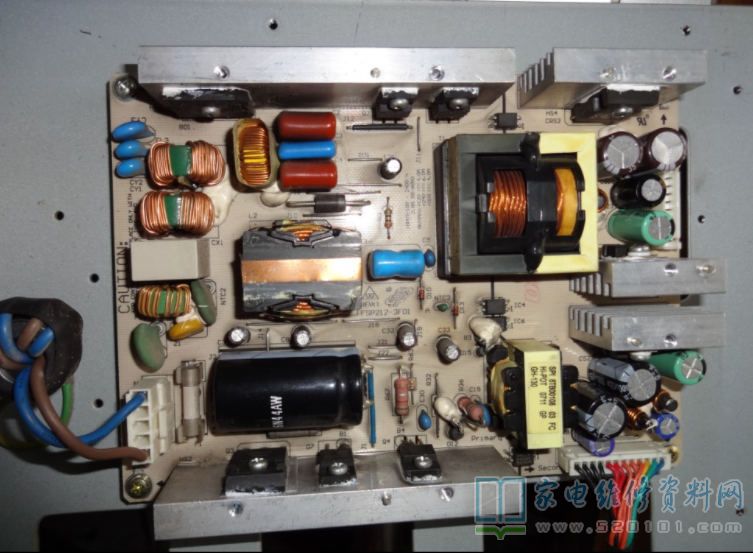

接修一台明基VJ3211型液晶彩电观看中机内“啪”一声响后三无。接通电源指示灯不亮。应该是电源故障,拆开后盖,只见电源板(型号:FSP212- 3F01)上5V滤波电容CS21、CS22 (1500uF/

       接修一台明基VJ3211型液晶彩电观看中机内“啪”一声响后三无。接通电源指示灯不亮。应该是电源故障,拆开后盖,只见电源板(型号:FSP212- 3F01)上5V滤波电容CS21、CS22 (1500uF/16V)、24V 滤波电容CS23(220uF/35V )和CS28( 220uF/25V )均已鼓顶,换用同规格电解电容后,通电试机,5V、12V、24V均无输出,而C1( 100uF/450V)上有320V电压。

       5V 电压是由8脚贴片集成块EA1532A及外围元件组成,用数字表二极管挡检测其外围元件,发现贴片三极管Q7的b、c极呈短路状态,Q7的b极所接贴片ZD4稳压二极管击穿。由于无电路图,在ZD4表面只模糊地看见11字符。根据电路分析,Q7和ZD4是控制功率因数校正块UCC28051的工作电源的元件。试用C1815代替Q7,用11V稳压三极管代ZD4,通电后,5V电压正常。用一只5k电阻连接CNS1插座①脚(启动端)与5V供电端进行连接没有12V、24V电压输出,C1两端也只有320V。用数字万用表电压挡测UCC28051各脚电压如下:①脚,3.24V;②脚,0.07V;③脚,0V;④脚,0.01V;⑤脚,1.45V;⑥脚,0V;⑦脚,0V;⑧脚, 10.8V。根据资料介绍,UCC28051的⑧脚工作电压应是14V,会不会是ZD4的稳压值低了,使Q7的c极的输出电压达不到14V?于是将ZD4换为15V的稳压三极管,接通电源,5V、12V.24V均正常,c1两端电压也达到388V。电源板拿到用户家上机后,图像、声音均正常,再测ucC28051各脚电压为:①脚,2.4V;②脚,2.4V;③脚,2.6V;④脚,0.01V; ⑤脚,2.9V; ⑥脚,0V;⑦脚,0.27V;⑧脚, 13.3V。

明基VJ3211液晶电视观看的过程中啪一声后三无 第1张
