Letv乐视X60液晶电视维修参考资料

2022-05-17 19:44:02  阅读 252 次 评论 0 条
摘要:

1、电压输出及控制插座CN201 2、LED驱动电压输出插座CN301 检修提示:电源板单独工作方法有:(1)断开电源板上所有连接线(AC输入除外);(2

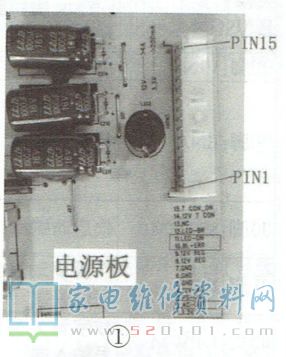

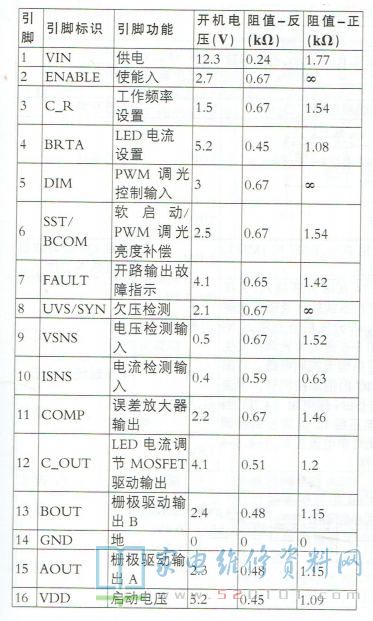

1、电压输出及控制插座CN201

Letv乐视X60液晶电视维修参考资料 第1张

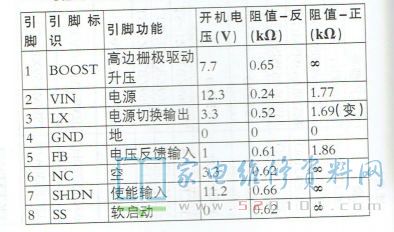

2、LED驱动电压输出插座CN301

Letv乐视X60液晶电视维修参考资料 第2张

检修提示:电源板单独工作方法有:(1)断开电源板上所有连接线(AC输入除外);(2)将插座CN201的①脚(3.3V)与③脚(PS-ON)短接;(3)将插座CN201的①脚(3.3V)与⑤脚短接;(4)将CN301接上负载;(5)将CN201的①~②脚同时与①脚短接;(6)检测CN201插座输出电压有3.3V、12V-AU、 12V-REG、12V-TCON等。

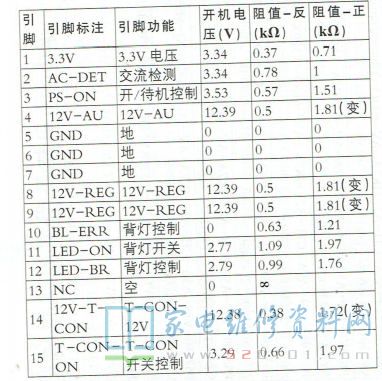

3、主电压驱动模块TFA1733

Letv乐视X60液晶电视维修参考资料 第3张

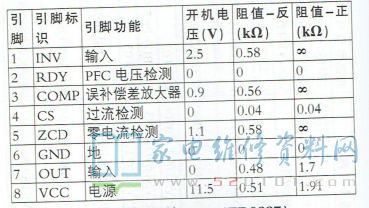

4、FPC电压驱动模块U101(FAN7930

Letv乐视X60液晶电视维修参考资料 第4张

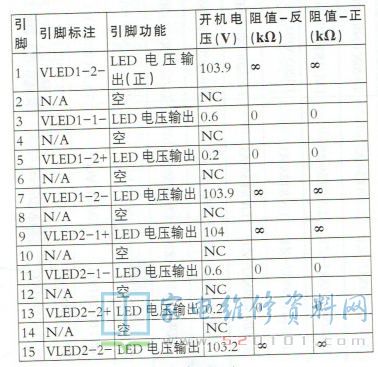

5、DC-DC转换模块U501(FR9887)

Letv乐视X60液晶电视维修参考资料 第5张

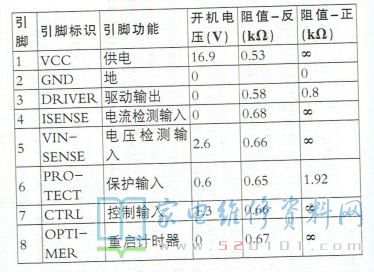

6、4路缓冲驱动MOSFET电源模块U302(N5100V)

Letv乐视X60液晶电视维修参考资料 第6张

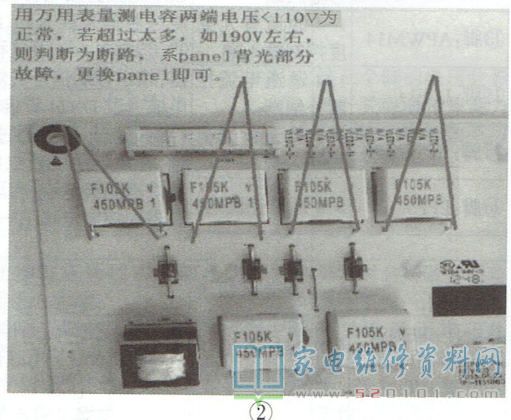

7、LED驱动电压模块301(LX27901ID)

Letv乐视X60液晶电视维修参考资料 第7张

8、强制刷机软件升级方法

      电视机“系统”多次开/关机仍然不能正常启动,就只有进入强制升级模式,进行系统恢复。进入强制(刷机)升级模式步骤如下:将下载的软件升级包命名为update.zip,并放入u盘(格式化成FAT32格式)的根目录下,此后把U盘插入电视USB接口,接通电视主电源开关(或在待机状态下 ),按遥控器上的“3.6.9、确定”键(强制恢复出厂状态方法),等待升级完成即可。

      提示:如果出现“LETV"灯不亮,先关掉电视电源开关等待10min,再接通电视电源开关;如果启动时屏幕不亮,但“LETV“灯亮,先关掉电视电源开关,再接通电视电源开关。

9、恢复出厂模式

      在应用桌面下,按遥控器“信号源”、“数字键2.5.8.0",出现工厂菜单,选最后一项"factory reset" 即可。

10、关键检测点

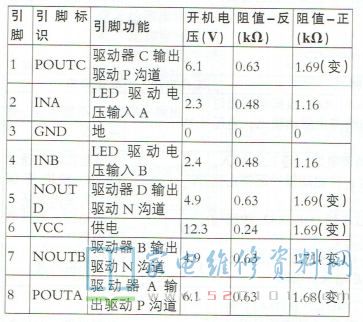

      电源板关键测试点如图1所示,Panel(面板)背光故障电源板检测点如图2所示。

Letv乐视X60液晶电视维修参考资料 第8张

Letv乐视X60液晶电视维修参考资料 第9张
