在检修液晶彩电或液晶彩显的过程中，更换万能主板时常有之。由于各型主板的上屏线插座引脚不尽相同，因此在更换万能主板时，往往需一并更换对应接口的上屏线，如果维修人员手头未备有该型号上屏线，则需对原机上屏线进行跳线操作，以确保万能主板与逻辑板连接正确。

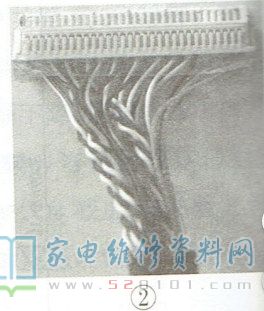

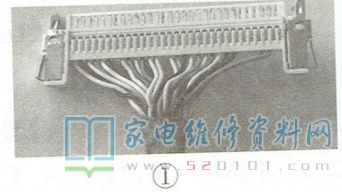

由于上屏线中不仅包含有多条数据线，还包含有多条时钟线、电源线、地线等，各条线的端头位置必须与所连电路板(主板或逻辑板)接口引脚对应，否则不能正常显示图像，且易烧坏主板、逻辑板或屏组件，所以跳线操作是-一个耗时细致活。为了节省更换万能主板的时间，笔者的经验是在空暇时间改制好上屏线以备用，具体操作方法如下:首先对拆机上屏线(主要来自坏屏机或报废主板)进行分类，然后根据屏接口(即上屏线与逻辑板一侧的接口)形状进行分类选出常用接口的上屏线。笔者在长期改装液晶彩电的过程中发现，虽然上屏线的种类很多，但常用的上屏线并不多，例如:30针“双8”线在中小尺寸普通液晶屏中用得较多，且这类“双8”线可改制成多种型号的上屏线，下面以此类屏线为例进行介绍，供参考。该类30针“双8”线在品牌机中的屏接口形状如图1所示，共有30个金手指(金属触点)位置，包括有8对数据线、2对时钟线，其28~30脚为供电端，7、14、17、24脚为接地端，并且屏接口两侧安装有便于固定的卡扣。市售的30针“双8”线(直接配用万能主板)的屏接口形状如图2所示，屏接口两侧无卡扣，但金手指的引脚功能、间距、长度尺寸等均与图1相同，两者可直接换用。

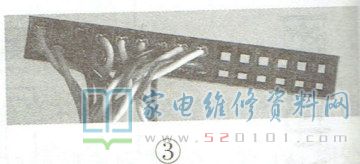

接下来观察上屏线与主板相连的插座(又称LVDS插座，下同)形状，若为双排插座，且插座孔位数量不少于30，如图3所示，则进行下一步跳线操作;如不是此类插座，则需先拆除原插座不用，然后从非常用屏线中选取符合上述要求的插座，再进行跳线操作。

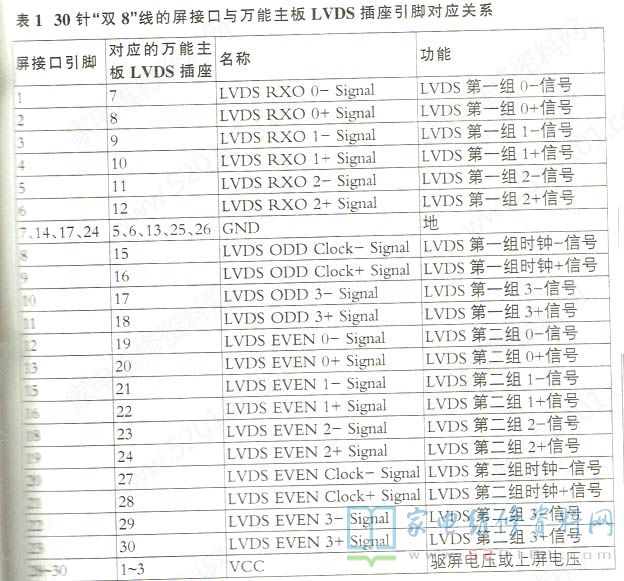

上屏线改制的目的是为了便于配接万能主板，跳线就是让屏接口与万能主板LVDS插座引脚对应，上述30针“双8"线的对应关系见表1。

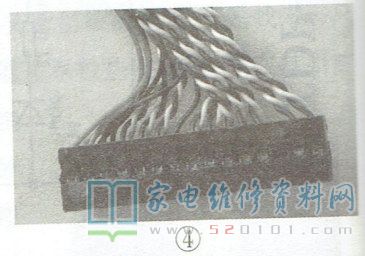

LVDS插座外有标记点一侧的插孔为①脚，如图4所示。

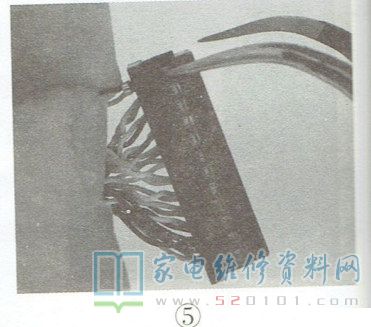

①脚所在排从左向右的脚位依次为1、3、5、7.....脚对面一排从左向右的脚位依次为2、4、6、8....，跳线时，先用镊子轻撬LVDS插座孔外侧缺口处的胶片，轻轻拉出原连线，如图5所示，然后按照表1对应关系，屏接口①脚所连导线的另-端插到LVDS插座的⑦脚中，屏接口②脚所连导线的另一端插到LVDS插座的⑧脚中，依次类推跳线即可。
