一、乐视超级电视3 X43电路分析
1、电源板

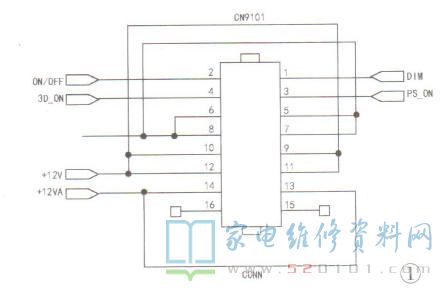

电源板主要是交直流转换功能，将交流220V输入电压转换为直流的12V给主板和71V给灯条供电。电源板输出插座CN9101排列图如图1所示。电源板只要插入AC插座，AC开关闭合后，CN9101就会输出12V。当按遥控开机后，会从待机转为正常开机，屏幕会显示开机画面或者开机广告(其中3D_ ON在超3X43系列机种没有使用)。只要待机有12V输出，说明电源板工作是正常的。
2、主板

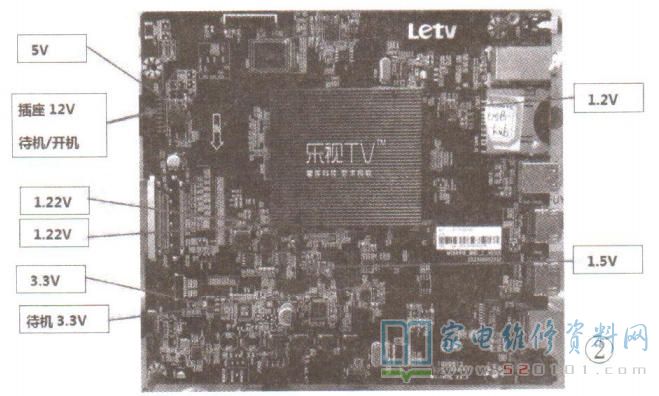

主板右部为用户插拔的连接插座，左部、下部和上部了个为内部控制、连接插座，负责内部功能连接控制。当按遥控开机后，从待机转为正常开机，屏幕会显示开机画面或开机广告。同时，主板上的1.8V、1.15V (1.15V受C控制，范围在1.13V~1.3V之间属于正常)，3.3V、1.5V和1.2V都能正常检测到，说明主板各个电压工作正常，且主芯片的MCU部分控制开机没有问题，eMMC内部烧录的软件也工作正常，即主板工作正常。主板电压测试点图解如图2所示。

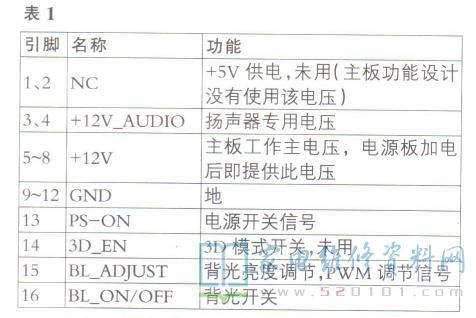

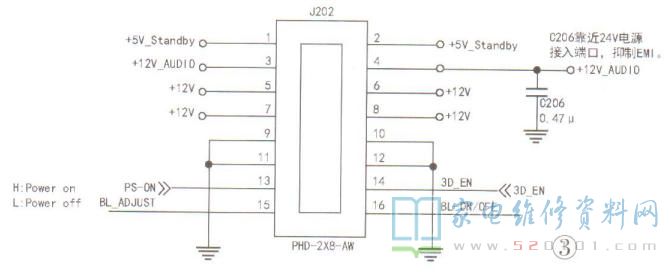

主板插座J202排列图如图3所示，功能如表1所示。

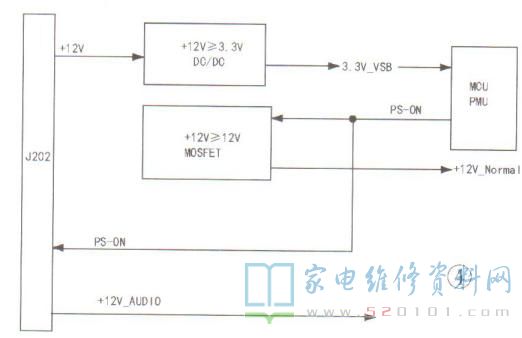

电源板提供的+12V，由主板分配为:3.3V _VSB和主板需要的各种Normal电压，如图4所示。
二、故障检修流程

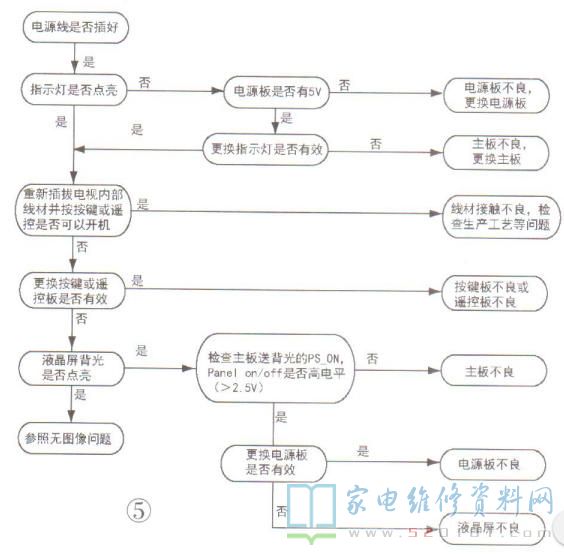

不能开机故障检修流程如图5所示。

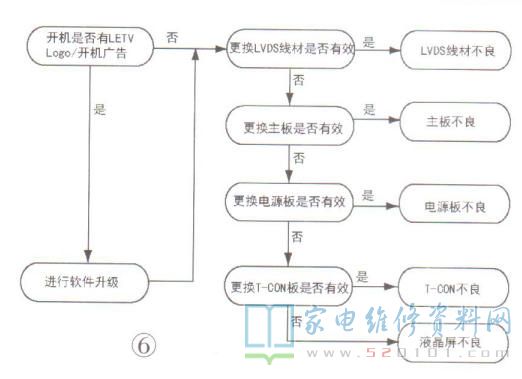

无图像故障检修流程如图6所示。

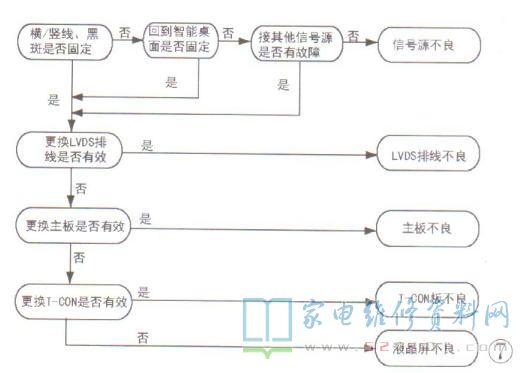

显示横/竖线.黑斑检修流程如图7所示。

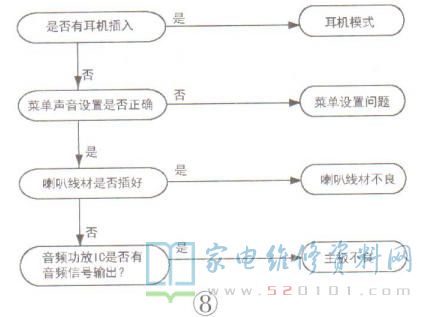

无声音检修流程如图8所示。

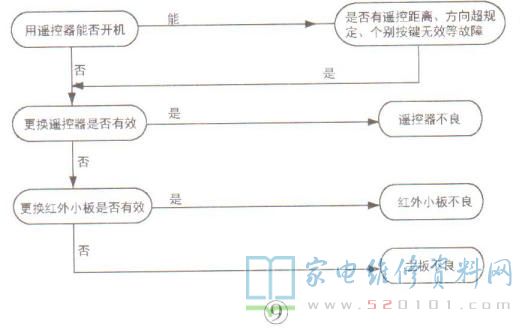

遥控失灵检修流程如图9所示。

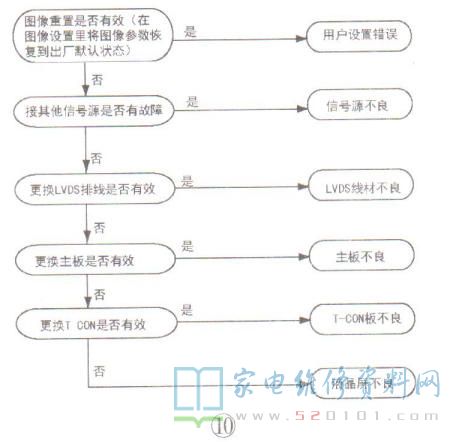

画面质量差检修流程如图10所示。

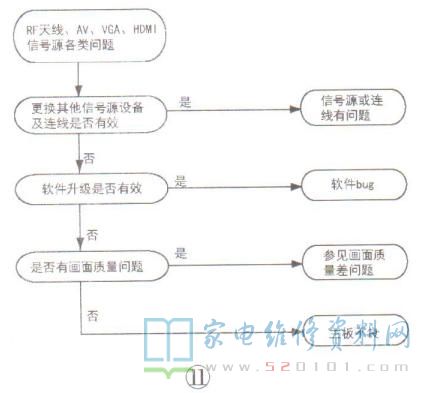

信号源问题检修流程如图11所示。

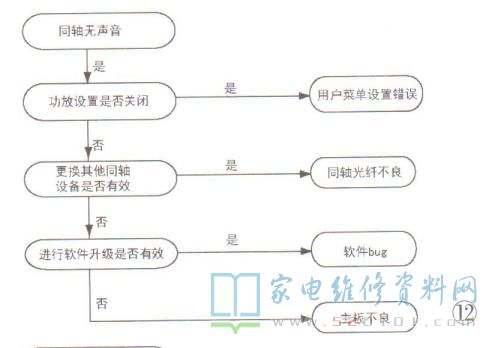

同轴无声检修流程如图12所示。

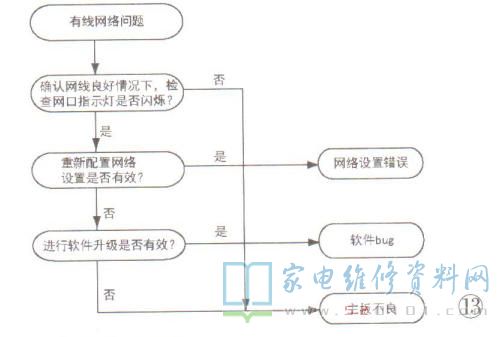

有线网络有问题检修流程如图13所示。

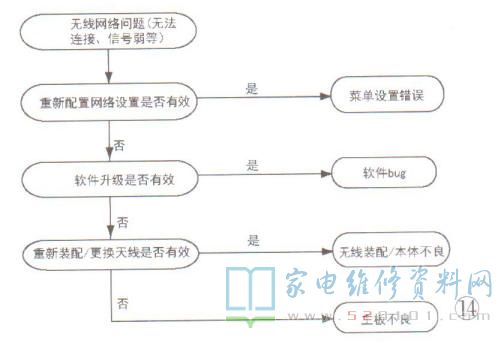

无线网络有问题检修流程如图14所示。

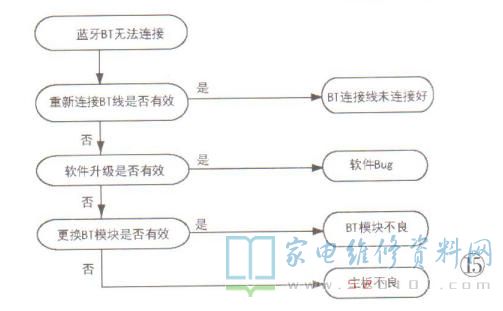

蓝牙BT有问题修流程如图15所示。
三、故障检修案例
故障现象1:S40AIR、 X3-40S、X3-40系列更换主板后出现图像花屏、图像倒置，X3-50、X3-55系列更换主板后出现两幅画面。
分析检修:更换主板后若出现花屏、图像倒置或两幅图像，首先将整机软件升级到39S或更高版本，然后进入工厂模式"Factory Menu”，按“OK"键进入“属性设置”，然后选择整机型号->选择屏型号->写入正确属性-> 电视机关机->重新开机即可。
乐视屏型号识别:查看电视后盖标签，如:X3-40S后盖标签有L403S3、L40313.L403P3等标示，乐视产品型号第5位为屏代码:S-三星、I-群创、P-夏普、L-LG、A-友达。
故障现象2:超3 X43(928平台)黑屏有伴音。
分析检修:，上电后按面板. 上的任意键二次开机，观察背光是否点亮。若不亮，则先测量电源板上插座CN200中PS_ ON信号及ON/OFF信号电压，正常时均约为3.3V，如不是3.3V，则检查PS_ ON或ON/OFF信号控制电路。然后测量LED背光驱动板上插座CN900处的64V供电是否正常，如果电压为0V，则检查电源板相应电路元件，如果正常，则测量LED驱动板上灯条连接插座PN602和PN603的电压，正常时约为145V，若电压正常，则故障为屏内灯条有问题，否则，故障为LED驱动板异常引起。
若二次开机后背光亮，则拆机后先检查上屏线端头的触点( 重点检查与逻辑板接口相连的那端)接触是否良好，然后检查逻辑板的供电及VDD.VCC.VGH.VGL等关键点电压，如果这些电压均正常，说明主板有问题，否则，需检查逻辑板相应电路元件，最后更换逻辑板故障排除。
