乐华N21K7、N21K8转换开关CD4053/HCF4053参数及工作流程

2017-05-16 19:31:51  阅读 96 次 评论 0 条
摘要:

1、概述 CD4053/HCF4053是低电压、CMOS模拟IC。这此IC从结构上划分为:三个单极点/双接点(SPDT)开关。突出特点是:通电电阻匹配良好、通电电阻均匀性好、低漏电流。 该系列CMOS 元件可

1、概述

CD4053/HCF4053是低电压、CMOS模拟IC。这此IC从结构上划分为:三个单极点/双接点(SPDT)开关。突出特点是:通电电阻匹配良好、通电电阻均匀性好、低漏电流。

该系列CMOS 元件可以在双端供电电压范围±2.7V至±8V下工作, 或在单端供电电压范围+2.7至+16V下工作。每个开关都可以处理直流平稳模拟信号。在25℃时的关断漏电流为0.1nA,在85℃时为5nA(CD4051/CD4052/CD4053) 。

所有的数字输入端均有0.8V 到2.4V 的逻辑门限制, 以保证在使用±5V 或单一+5V 供电下的TTL/CMOS逻辑兼容性。

2、特点

◆ 引脚符合工业标准: 74HC4053
◆ 保证通电电阻:±5V 供电时为100Ω
◆ 保证通道间匹配:12Ω(CD4051—CD4053)
◆ 保证低的关断漏电流:+25℃时为1nA(CD4051—CD4053)
◆ 保证低的通电漏电流:+25℃时为1nA (CD4051—CD4053)
◆ 单供电运行:+2.0V 至+16V/ 双供电运行:±2.7V 至±8V
◆ TTL/CMOS 逻辑兼容性
◆ 低损耗:<0.04%(600Ω)
◆ 低色度亮度干扰:<-90dB(50Ω)

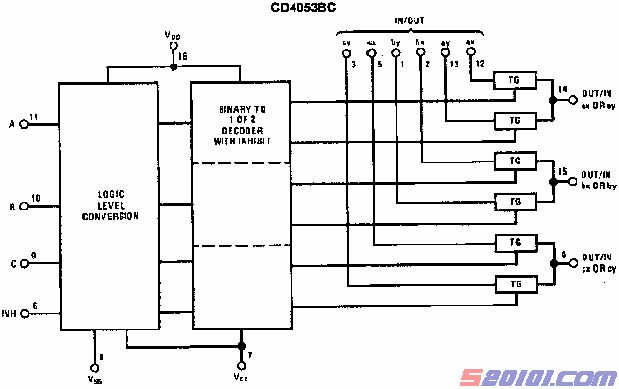

◆ 高关断绝缘:<-90dB(50Ω)3、内部框图
乐华N21K7、N21K8转换开关CD4053/HCF4053参数及工作流程 第1张
4、引脚功能

序号 符号 功能 序号 符号 功能
1&nbsp; 1Y  1Y 输入 9  C  控制脚
2  0Y  0Y 输入 10  B  控制脚
3  1Z  1Z 输入 11  A  控制脚
4  Z-common  Z 公共输出 12  0X  0X 输入
5  0Z  0Z 输入 13  1X  1X 输入
6  INH  禁止端子,高电位时各开关均切断 14  x-common  X 公共输出
7  VEE  负电源 15  y-common  Y 公共输出
8  VSS  地 16  VDD  电源
