I2C总线彩电数据错误引起的故障现象及速修

2015-03-30 17:34:06  阅读 92 次 评论 0 条
摘要:

一、当I2C总线彩电总线数据错误时会出现以下较典型的故障现象:(1)某个功能或某些功能(如:日历显示功能、厂标显示功能、超接收功能、画中画显示功能)失效;(2)开机后面板指示灯亮,但无光栅、且所有操作部失去作用;(3

  一、当I2C总线彩电总线数据错误时会出现以下较典型的故障现象:(1)某个功能或某些功能(如:日历显示功能、厂标显示功能、超接收功能、画中画显示功能)失效;(2)开机后面板指示灯亮,但无光栅、且所有操作部失去作用;(3)操作及控制失灵或控制操作速度迟钝;(4)开机即保护,行、场扫描电路不工作;(5)自动选台不存台、不翻号,有英文显示而无中文显示,或无伴音或屏幕亮度变暗等连带故障;(6)场幅变窄或拉长,行幅变窄或变宽,左侧出现黑边或竖直条,屏幕上边出现斜白线或回扫线,呈现“田”字方框或图像呈负像;(7)无伴音、伴音杂音大、伴音音量失控、伴音失真或有嗡嗡声、伴音小等等。
    二、如何纠正I2C总线数据的错误呢?
    (1)必须熟悉数据中的英文项目所代表的中文含义。
    (2)对I2C总线数据调整。就是进入维修状态(或者说是工厂状态),若某项目有错误,将其按正常数值设置即可,切记不可随意乱调,要调一个记录一个。如果故障现象没有改变,应先恢复至原始数据值,再调整下一项。
    (3)对存储器数据初始化。在对存储器进行初始化操作之前,须记录原始数据,特别是选项数据,以便操作失败后能及时恢复原始数据。
    (4)对存储器数据进行重新拷贝,或向厂家购买原装存储器。
    三、下面针对一些流行机心、机型I2C总线彩电的总线数据错误,说明其速修方法。
    【例1】有图像、有伴音,但图像场幅变窄或变宽。
    例如:市面上流行的LA76810机心代换彩板,在装机调试阶段图像场幅变窄。进入调试菜单,按“P+”或“P-”节目增减键,使箭头指向菜单“MENU 1”中的“V.SIZE”,这是50Hz场幅度调整项,将其设置为78即可。
    【例2】图像上下抖动。
    (1)维修数据设置不当昕致。如CPU采用LC863328A-5Y29或5Z16的LA76810彩电,AV状态下图像正常,而Tv状态个别频道图像时有场跳现象。这是维修菜单(COUNT—DOWN—MODE:分频模式)数据设置不当所致。一般将该项数据设置为:“0”,或在“0~7”数值中选一个,使各频道图像均稳定即可。(2)场输出块外围电路元件特别是场反馈电路元件异常。
    【例3】无厂标显示,或厂标显示位置不在中心位置,偏左或偏右。
    例如CPU采用LC863328A-5Y29或5Z16的LA76810彩板,“福”字或双“喜”显示位置不在中心位置,偏左或偏右。找到I2C总线数据中的“MENU 10”菜单中的“FU.X1.POS”(福/双“喜”显示位置),其变化范围为“0~127”,将其重新设置为80左有,显示位置即可在中间。
    又如汇佳智能于第二代数码彩板无厂标显示。这是由于没有对厂标进行设置。其设置方法为:(1)将MENU 10FAC.LG改为1,在CUSTOM.LOGO状态下用P+/P-键选择宁符输入位置,用V+/V-选昕需字符;(2)改变MENU 10中的FAC.LG.POS(厂标位置)FAC.LG.COL(厂标颜包),使厂标字符符合要求;(3)退出调试菜单,按MENU键,进入SYSTEM(系统)菜单,将LOGO(图标)改为厂标即可。
    【例4】冷机状态开机时彩电无拉幕功能,而热机状态拉幕功能正常。
    此故障是I2C总线数据设置错误引起的。其常见原因有:(1)是字符显示同步极性错误;(2)拉幕速度太快或者拉幕功能设置为关的状态所致。
    如采用TDA8843飞利浦单片机心的海尔29F9A—P、29F9A—PF、29F9B—P、RGB-25FA、29T9A—P29F9B—PF等机型,出现上述故障的解决方法是:按遥控器上的  “P.STD”、“S.STD”、“CALL”、“POWER”等按键,即可进入维修调试状态,按数字键“9”键,然后关机即可排除故障。或者在进入维修状态后,找出OPTION1功能选项中D7为拉幕闭幕,设为1时为“否”,OPTION1中的D6为开机厂标开关选项,设为0为开启厂标。找到OPTION2控制字符选项,将D5字符同步极性设为0即可。如海尔25TA—TD彩电,当冷开机时看不到拉幕开机,但关机时有拉幕功能。此现象说明拉幕速度太快。解决方法是:进入总线维修状态中的D模式,将“CUR STEP(拉幕速度)”改为01,将“WAIF TIME(拉幕等待时间)”改为3F即可。
    又如海信TB1238机心彩电TC2588GD、TC2175AD、TC2139、TC2500等,CPU为TMPB7PS38N-1P08,存储块采用AT24C16,主芯片采用TB1238,该机型失去开机拉幕功能时,其故障原因是I2C总线数据错误。检修方法是:(1)在12频道下将音量调到最小,然后按“静音”键,即可进入维修状态,此时屏幕右上角出现“D”符号;(2)按“↑↓”键调整项目,按“→”键调整数值;(3)将调整项目“VM2”设置为“34”,遥控关机,即退出维修状态,一般能排除故障。若仍不能使用拉幕功能,则应换用同型号的存储器。
    【例5】图声正常,但无超强接收功能,也无超强接收字符显示。
    据故障现象分析,可能是相关数据设置错误关闭了该功能。需进入维修状
态,调整有关选项,启用超强接收功能。
    如创维8000Y-2122彩电,“超强接收”字符丢失,而且超强接收功能失去作用。按遥控器菜单进入图像菜单,再依次按交替键和静音键进入工厂菜单,按定时键切换到第五子菜单,找到TUN、TYPE项,调整高频头频段切换电压,原值为0V,当调至2V时,超强接收字符出现,超强接收功能恢复。
    又如TCL2975D、2136D、2911D等彩电,失去超强接收功能。该机型CPU采用TCL—M12V1P或TCL—M11V1P、TCL—M19V2等,均可在遥控器线路板上J03位置焊接1N4148管,按“菜单”两次(或“美化画面”键一次),进入维修状态,找到“ANT”选项,将其设置为“1”即可。再按一次“菜单”键退出维修状态。
    【例6】时钟记忆功能失效。
    带有时钟记忆功能的彩电对当前时间进行正确没置后关机,下次开机后,时钟不能记忆,需要重新进行调整。这类故障称为“时钟记忆功能失效”。
    检修此故障时,应以时钟记忆集成块为关键点。时钟记忆电路一般由一块专用集成块构成(有的在CPU内),对时钟记忆集成块的工作电压、振荡晶振、总线电压进行查修。
    如长虹CH—16机心的PF2998机型,由PCF8563构成时钟处理与记忆电路,当记忆功能失效时,应检查PCF8563⑧脚5V供电电压;①脚与②脚之间昕接的G100(32.768kHz)晶振;⑤、⑥脚之间和TDA9383②、③脚之间的I2c总线电压。
    【例7】无画中画功能。
    如索尼KV—K/L/F彩电,因更换CPU或存储器后失去了画中画功能。找到数据项“EPL”和“OP0”,将EPL项调为01,将“OP0”项调为1即可。再如索尼K29彩电无子画面,将维修数据的“5F”项“OP0”选项阔为21,60项“OP1”调为05,子画面即出现。
    【例8】失去日历显示功能。
    如长虹CN-12机心的21K32、21K31、25K18、G2110A、G911等彩电,失去日历显示功能。进入I2C总线维修调整状态,将“OPT.CAL.END”数据值设为“1”即可。
    【例9】开机约2秒钟即自动关机。
    如高路华TN-2992TDD、TN2583TDD、TN-2593TDD等彩电,被雷击后有个通病:刚开机时可看到图像,约2秒钟即自动关机,处于待机状态。这时红色指示灯亮,再遥控开机,故障循环往复。此故障是CPU(LC863328A-5S15)和存储块24C08同时损坏,应更换。
    【例10】开机时有图像有伴音。屏幕显示市电电压过高或过低后自动关机。
    有些彩电具有电网电压自动检测及保护功能,该类机型在正常使用时,只要开机或按“显示”键可显示实时电网电压,当电网电压低于220V太多时,屏幕显示“电网电压低于130V,请关机”,在10秒~20秒钟后会自动关机;当电网电压高于220V太多时,屏幕显示“电网电压高于270V,请关机”,然后在15秒钟内自动关机,从而对电视机进行保护。若用万用表测量电网电压为220V正常,但彩电仍显示“电压过高/过低”,而自动关机,这是电路或设置出现了问题。
    修理方法是:1)进入I2C总线维修状态,对“POWER LOW”或“POWER—HIGH”选项进行正确设置;(2)对电网电压自动检测电路元件进行查换。
    如TCL E系列TCL2518E、2977E、2918E、3418E、2175E等彩电,屏幕显示“电网电压高于270V,请关机”而自动关机。用万用表测得市电电压220V正常。该机型采用CPU为M28V1(LC863324或40)。这种故障有两个原因:一个是I2C总线维修数据变化,可对电源选项进行正确设置。进入内部菜单需拆开遥控器(RC—C8T或RC—C10T),将“游戏”键右边第二个键用镊子短接一下,即可进入总线调整菜单。按音量键找到00项主菜单页,按“节目”键移至“POWER LOW”或“POWER HIGH”(电压显示高端)项目,再用“音量”键分别调整为“4”和“14”,再按“菜单”键退出维修状态即可。若调整无效,则查修电网电压检测电路的有关元件,重点查电阻和稳压二极管:R874(120k)、R875(100k)、R876(15k)、C873、D871(6.2V)、R872(5.6k)、C871(1uF)、R871(1k),D873(1N4148)等,查得R875开路,更换后故障排除。
    【例1l】开机无图像无伴音,屏幕上有“田”字方框,占满整个屏幕。有的机型则表现为。图像昏暗,缺亮度信号且底色偏亮;经更换管座,检查亮度电路、检查200V视放电路供电,均无损坏。
    对于以上故障的I2C总线彩电,需进入维修状态,对机内维修信号发生器(有的图纸称为内部生成图像)选项数据进行调整。
    例如LA76832/76810彩板,开机后图像呈负像,个别机型还有大“田”字方框叠加于图像之中。这是总线数据中的“C.B/W”即“内部生成图像”选项设置错误所致。若设为1,是无亮度信号;设为2,是无对比度信号;设为3,是十字测试信号:正确的设置应当改为“0”,然后退出维修菜单即可。另外,市面上出售的数码彩板代换板也可能出现此故障,都是“内部生成图像”项目设置错误所致。

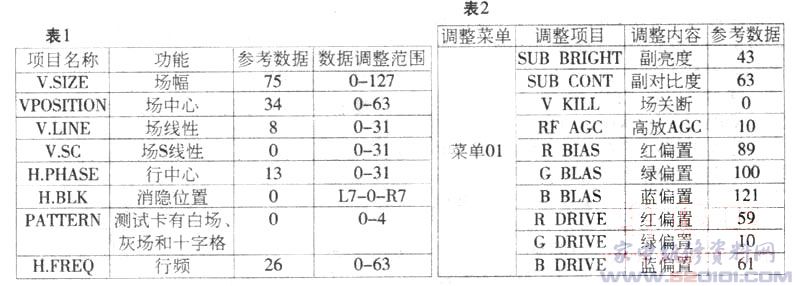

    再如创维3Y20机心21ND9000及创维4Y01机心8000Y数码系列彩电,以及创维21NF8800彩电,图像昏暗,检修时,先进入维修状态。按遥控“菜单(MENU)”键两次进入工厂图像调整菜单(亮度、对比度、色度调整),再依次按遥控器的交替键(返回键)和静音(MUTE)键,则进入维修状态,找到菜单MENU1中的PATTERN选项,即测试卡白场、灰场和十字方格信号发生器选项。当数据为0时,CPU没有工作,内部不生成图像;当数据为1时,CPU输出白场信号图像,当数据为2时,CPU输出灰场测试图像;当数据为3时输出黑场信号测试图;当数据为4时,输出白十字信号(即田字框)。正确的设置为将数据调整为0,并退出调试状态即可。当数据为1时即会发生上述故障。4Y01机心彩电I2c总线菜单1数据见表1。
    【例12】有光栅无图无声,机上和遥控器所有按键均失灵:有的机型则表现为无图无声,但雪花噪波点正常,更换高频头仍然无图无声。
    对于TCL系列(CPU为M28MV1+单片LA76832)彩电2977E、2918E、2906E,易发生本故障。这是I2C总线数据错误所致。进入调整状态,查“OPTION MENU 03”中“ENGINEER 0TPION”项为“1’’,“OPTION MENU 09”中“CROSS—B/W”项为“3”(在测试信号状态),调为“0”即可出现图像,退到“OPTION MENU 03”中把“ENGINEER OPTION”项为“0”,按菜单键退出维修状态即可。
    TCL数码彩电一般采用数码逻辑高频头,其常见故障是无图无声,但雪花噪波点正常,换用新逻辑高频头仍然无图无声。无论自动选台还是手动选台都不能选到电视信号。比如执行向上搜台指令时,屏幕显示搜索彩条递增几个格条后,便自动跳回原频道,不再执行选台指令。用手动调谐(微调)偶尔能够把L频段最低电视频道调出,但收视效果差。TCL的逻辑高频头一种为11脚,其供电为5V的长方形逻辑头,另一种为6脚,其供电为9V的数码头,维修者易误判故障是高频头的问题,其实,真正的原因是存储器AT24C04数据错误所致,要用已写好数据的存储器AT24C04更换。  [Page]
    【例13】LA76828/76810机心彩板,接收有线电视信号并全自动选台时,在VH频段搜索到的都是UHF频段的节目,而UHF频段搜索节目正常。
    据笔者的检修实践,进入总线后将“BAND.OPT(液段选择)”设为0即可。
    【例14】接收灵敏度低,图像带有雪花噪波点,更换高频头等元件无效。
    这种故障是RF AGC调整项目数值错误所致。例如长虹CN—12E机心彩电H25K60、H29K60等,CPU采用CH04T1218,主芯片采用LA76832,当产生上述故障时,先将彩电面板上的音量减为最小(0),然后同时按住遥控器上的静音键1秒钟以上,若出现“S”字符表明已进入维修状态,在菜单01找到“RFAGC”项,发现其数值变为45,将其调为“10”-“15”之间(见表2),退出维修状态后,图像恢复正常。
I2C总线彩电数据错误引起的故障现象及速修 第1张

I2C总线彩电数据错误引起的故障现象及速修 第2张

    【例15】选台时彩条的递增速度很快。有的节目不存储,有的能存储但出现逃台现象。
    例如LA76828/76810机心彩电,自动选台时图像一晃而过,选台彩条的递增速度很快,节目号不递增,搜索完毕后无图无声。
    (1)如是图像一晃而过,进入总线调整状态后,找到“VIF SYS SW"(有的为“VIF SYS”),这是“图像中频切换”调整项目,当设为0时频率点为“38’’,设为1时频率点为"38.9”,设为2时频率点为"45.75”,设为3时频率点为“57.75”。在国内彩电中,正常状态应设为0,若错设为1、2、3,均可能会出现上述故障。
    (2)如是彩条变化速度快,进入维修状态后,找到OPT-SEARCH—SPEED,这是一项搜台速度设置,将数据由“3”改为“2”试机,选台速度变为正常,而且所有台都能存储了。
    【例16】失去自动选台和手动选台功能。
    采用I2c总线的机型具有“旅馆”、“童锁”或“限时收看”、“加密”等特殊使用功能,需要对彩电进行“解锁”、“解密”、输入原始密码,才能恢复选台、预置、音量调节等功能。
    【例17】刚开机或者换台时,图像顶部有类似回扫线的红、绿、蓝线条出现。
    如海信TB1251机心彩电具有亮暗平衡自动调整功能(AKB功能),但通常没有应用,仅在总线数据项目中设置了一个参数。若数据项目“AKB’’为“00’’,则没有使用AKB功能;当设置为其他错误数据时,即会出现上述红、绿、蓝线条。
    【例18】图像偏色但伴音正常。
    对于此故障应首先检查视放板上元件。另外,若总线数据某项目设置错误也可能造成此故障。找到I2C总线数据菜单中的“R.B”、“G.B”、“B.B”项,其数据变化范围为0—255,仔细调整即可恢复正常的图像。
    例如采用TB1240/1238/1231机心的康佳F2587E彩电,图像偏红,测视放级B、G、R电压分别为140、140V、120V,显然红视放级电压偏低。用遥控器按压“FAC’’功能键,屏幕左上角显现“PASSWORD--(口令提示),输入数字“4”、“8”后,字符变为“FAC ON”,表示已进人工厂调试状态,按数字“2”进入白平衡菜单,会看到“RC150、GC50、BC59’’等数据,将RC150更换为RC50后,按压“FAC”键退出工厂状态后图像恢复正常。
    再如LA76832/76820/76810机心彩电,开机时出现红光栅,随后变为正常。应当修改总线数据。如TCL-2918E等E系列彩电,进入总线“05”项,将“BRT-MID—STOP—DEF”(ABL亮度控制开关)由0改为1即可。
    【例19】伴音小,但并不失真。
    例如彩龙、汇佳、鸿泰、金鑫等LA76810数码彩电主板,将音量开至63最大,伴音仍偏小。进入维修状态找到菜单中“76810.VOL”项,发现数据变为65,重新设为标准数据“127”,并退出菜单后,伴音音量恢复正常。若以上调整无效,则应查伴音功放电路或代换存储块。对于海信TC2199D、TC2181F等机型,当出现伴音小故障时,常见为伴音功放块N131(TDA1013B)⑤、⑥脚之间所接电容C135(0.1uF)不良所致。
    再如创维5P10机心34SD9000彩电(采用飞利浦机心),若出现音量很小,调节音量时,彩条变化正常,但音量彩条显示为0时仍有伴音。进入维修状态后,将VOLUME-LON项的数据值减小即可。
    【例20】音量只能在“最小、中间、最大”三个阶段突变。
    有些彩电每次开机音量都处于最小或最大位置,只要按面板或遥控器上的“音量增”、“音量减”键,音量都会立刻变到最大值或最小值;有的机型,只能在最大/中间/最小这三个状态之间突变。从维修实践看,CPU采用LC864512A的LA7680机心如金海C5437—3A、日松、长城G2169、南声C5401彩电,或CPU采用LC864012L的LA7680机心如飞跃、金凤CM2121彩电都容易产生本故障。
    其故障原因及检修方法:(1)可能是误操作遥控器引起的故障。有的彩电有一个“模拟量快速调节键”,只要用户无意中按此按键,这个功能产生作用,便造成这一假故障。如金海C5437—3A、金凤CM2121彩电。(2)有的彩电,一般进行一次全自动选台并存储后故障就会自然消除;有的彩电,则只要按一下静音键故障就会排除;有的彩电,只要按一下“PP”键则恢复正常;有的彩电,则需要用遥控器关机,关断总电源开关,再开机后才能恢复正常。(3)存储器引脚虚焊或存储电路某元件虚焊,重新补焊能排除故障。(4)经上述步骤处理后,若故障仍然存在,则需换用由厂家写入数据的存储器。
    【例21】伴音音量大,当伴音显示格上升一小格即变为大音量;或伴音音量最大且失控。
    如TB1238机心彩电伴音音量大,当伴音显示格上升一小格即变为音量时,同时场幅压缩。这是总线数据变化所致。如珠海产虹光CT-14RIE彩电,进入维修菜单,调整D HID(50Hz场幅)数据为2E,使场幅正常。调整D MOD0(模式数据0)数据为00。调整D MOD1(模式数据1)数据为01,伴音控制正常。
    再如海信TF2988彩电伴音音量很大,但音量字符彩条显示却最小。该机是通过I2c总线数据来控制音量的。维修时,将伴音音量调到最小,然后按“静音”键,让彩电进入维修状态,此时适当调整总线54项和55项数据,即可排除故障。
    【例22】无重低音效果或超重低音时有时无。
    对于TB1238/1231N机心彩电,无重低音效果或超重低音时有时无故障时,可能是I2C总线数据设定异常引起的。例如海信TC2589AD、TC2595彩电,进入维修状态,将项目“MOD0’’由96改成95,即可恢复超重低音功能。
    【例23】有图像、无伴音,有流水似的沙沙声。
    例如创维29HD9000、创维8000—2522A彩电,开机有图像但无伴音,查伴音功放块TDA2616及AV/TV转换块TDA9859等正常。先将用户遥控器的铭片撬开,在伴音制式键并排的最左端隐藏着一个按键,在该键位上装一个导电橡胶作为工厂键,按工厂键即可进入维修调试状态。这时用遥控器上的菜单键切换至菜单4(见表3),用频道“+”、“-”键选择AUDIO(音频设定)项目,按音量加键,数据显示TDA9859或显示MSP3410,将其调为TDA9859。出现伴音。
    例如LA76810彩板有正常图像,但无伴音,只有流水似的沙沙声。转换频道发现其位于1制式。我国的电视伴音制式使用“D/K”制,可进入系统菜单,将伴音制式转为D/K,然后自动选台存储一次,即可恢复正常伴音。若无D/K制式,则进入I2c总线数据菜单中的“MENU”项,找到“SIEDK”,将数据设为“1:ON”即可。
    例如海信TF2988彩电,CPU采用TMP87CP38N-3680,无伴音。该机采用TA8776音效处理集成电路。进入总线调整状态,将MOD1选项(模式数据1),调整到正常值97(异常为0)即可恢复伴音。这是该机心的一个通病。
