手工焊接等离子屏排线全过程(图文)

摘要：

以LG42V6的屏为例说明，故障图片如下出现黑竖条，故障为竖条对应的COF损坏。下面看如何更换这条排线。维修的必备工具和材料。工具。一个40倍放大镜。一个LED发光条包括为其供电的电源。一把小刀片。焊台。一个自制的小

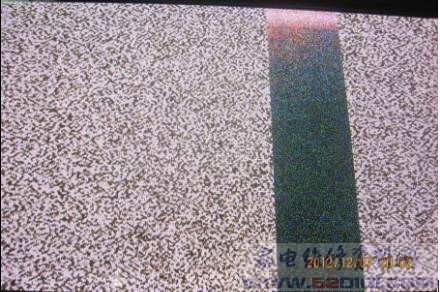

以LG42V6的屏为例说明，故障图片如下

出现黑竖条，故障为竖条对应的COF损坏。下面看如何更换这条排线。
维修的必备工具和材料。
工具。一个40倍放大镜。一个LED发光条包括为其供电的电源。一把小刀片。焊台。一个自制的小片片。还有镊子，毛刷。

材料有天那水，棉球。高级松香焊锡。双面胶。
工具和材料非常简单，准备好这些后就可以开始了。
第一步，清胶。

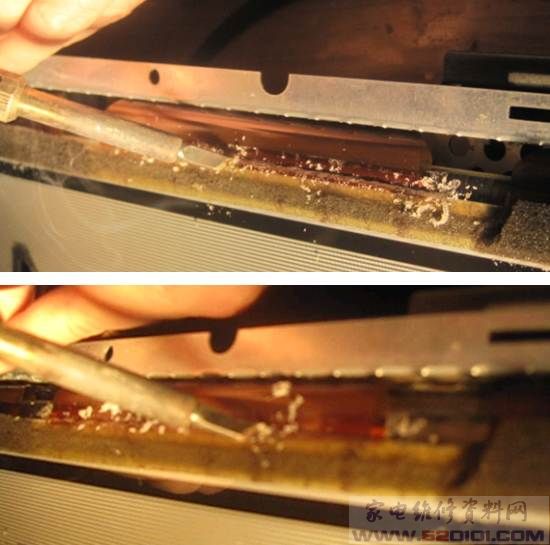

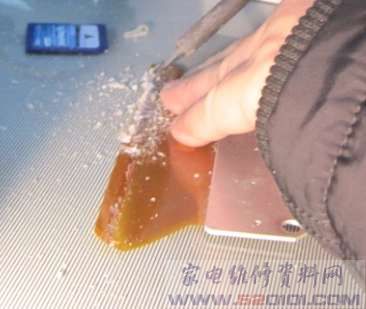

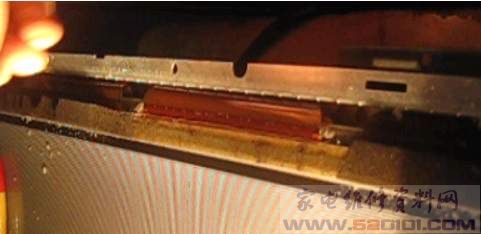

将铬铁调到最高温，使用刀型烙铁头，将排线上的胶铲除，用力不可太大。露出引脚屏一侧保留一部分，但切口要齐。

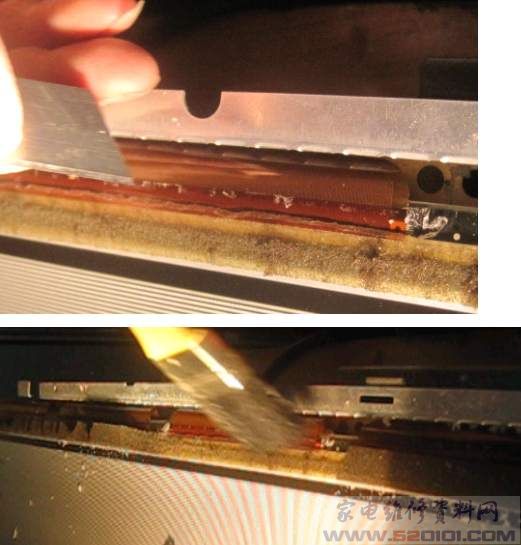

再用小刀和毛刷清干净

这是清好后的情况。

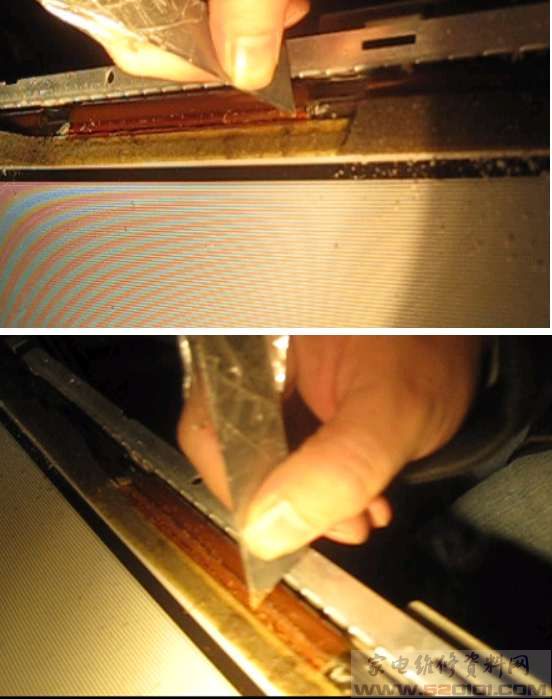

接下来刮掉排线上的胶，要露出引线的铜皮，这一步要非常小心，先横着刮，在刮之前，加一点天那水。

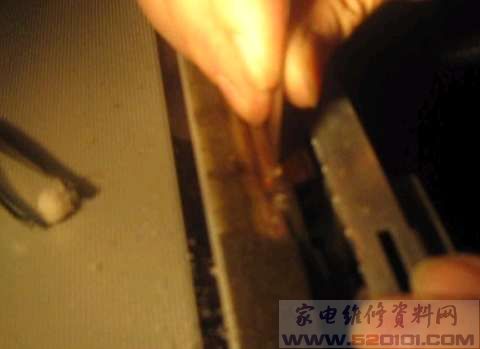

接着竖着刮，边刮边加天那水。天那水的作用是使其软化，刮的时候不要太大力，小心将引线刮断，如刮断引线将无法再修复。只有报废。这一步将用时两个小时。要非常小心，是关键的一步成败在此一举。

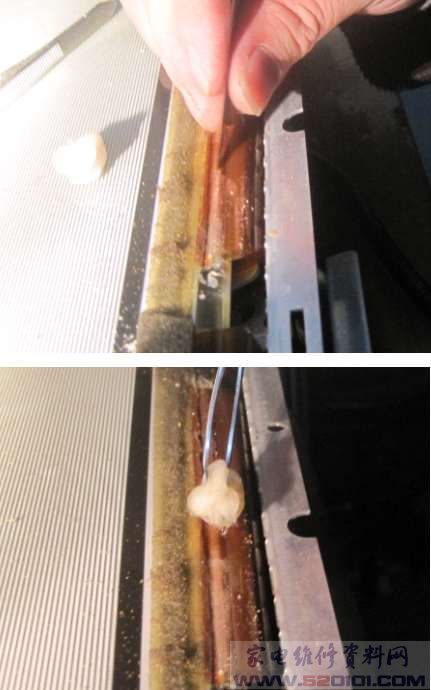

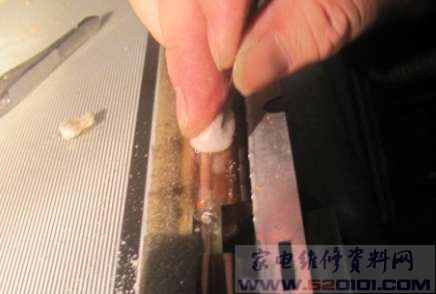

边刮要边沾天那水，

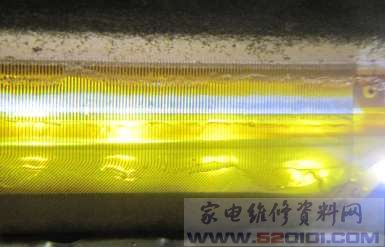

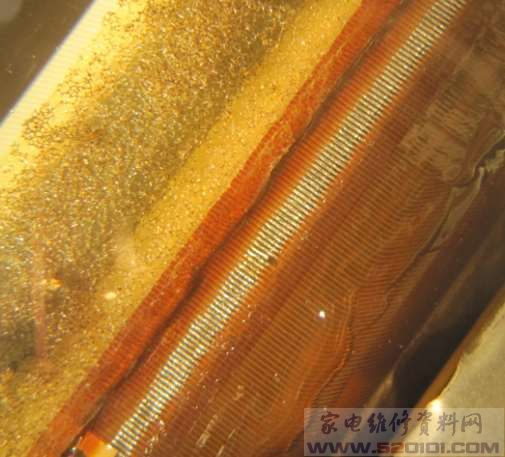

这是刮好后的图片。

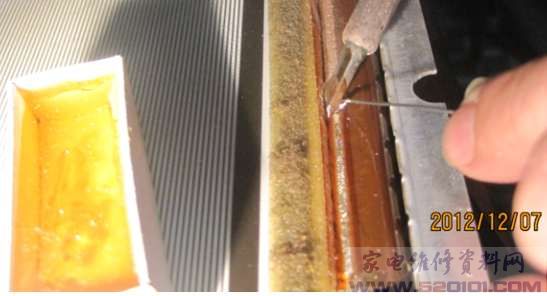

接下来就是上锡，要用最好的，温度调到最低，，把握好，边焊边加松香。

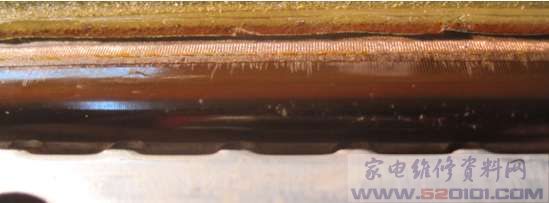

这是焊好后的情况。

在排线下面插入LED灯条，并用放大镜看有没有焊短路的。

从坏的V6屏上拆一条可用的好的COF

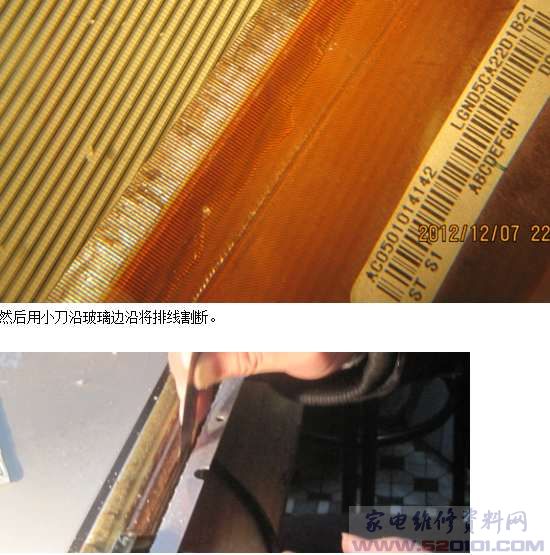

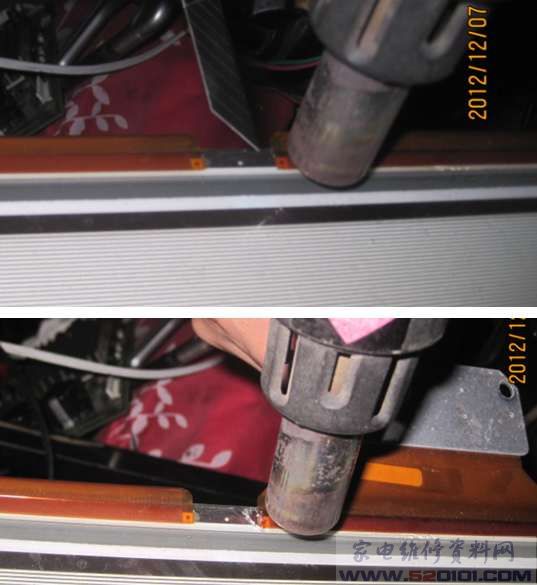

先用热风枪加热，用小刀割除起始部位的胶，加热与屏的接口部位，达到一定的温度后，用手轻轻一撕就取下来了。

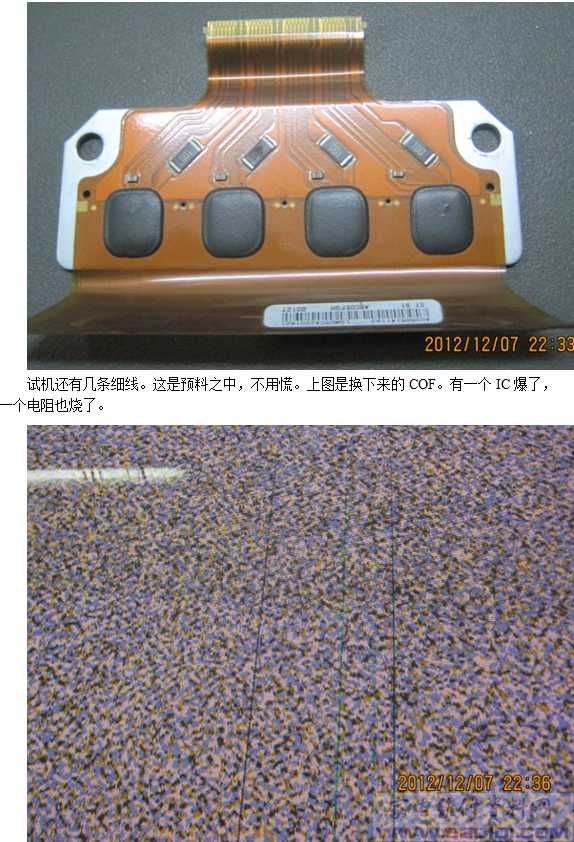

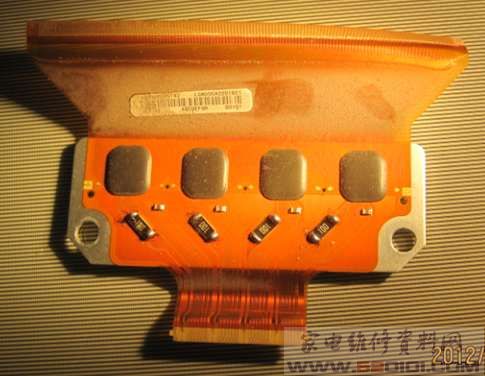

这是拆下来的备用的COF。

用烙铁清除上面的胶，记住这里千万不要加天那水，这样会使排线变形，将无法对位。

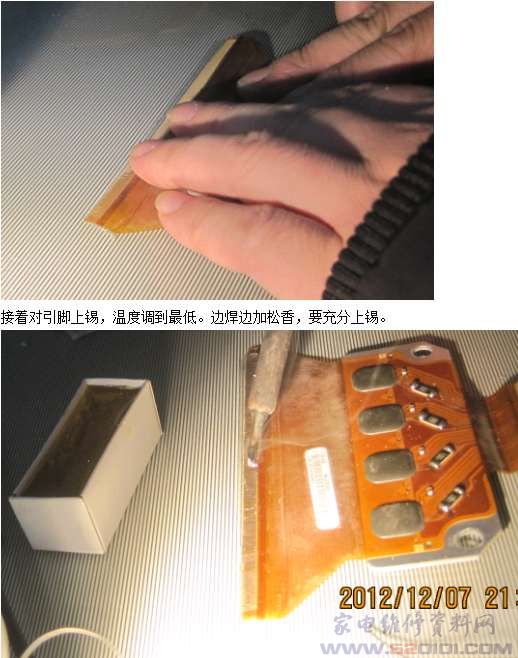

将胶清理好后，用双面胶将其固定。露出铜线的一面朝上。

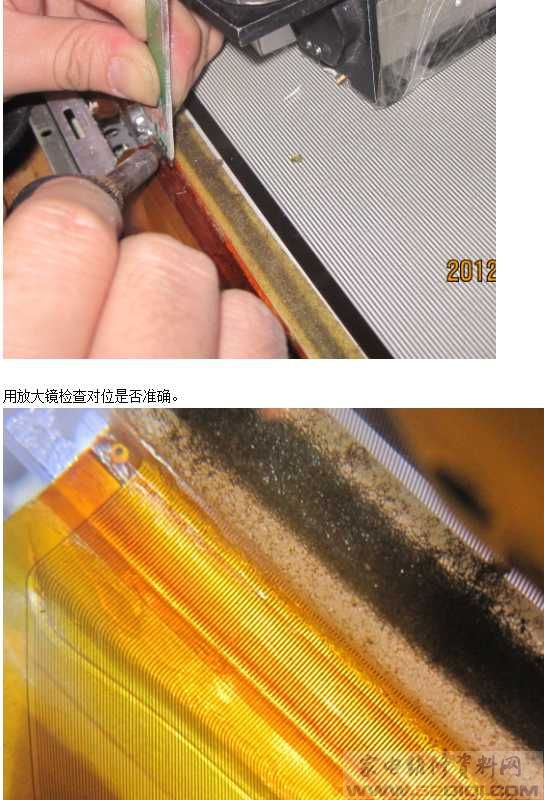

这是焊好后的情况，注意也要用放大镜检查有没有焊短路。

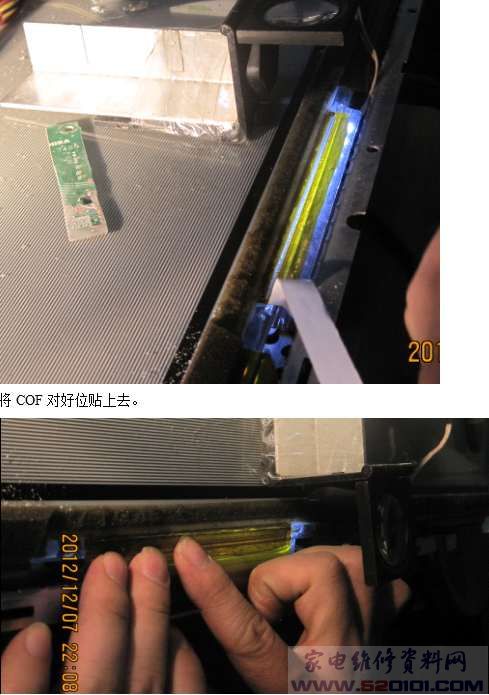

贴上双面胶，注意不要盖住引脚，双面胶是用来固定和对位的。

先将两头固定。

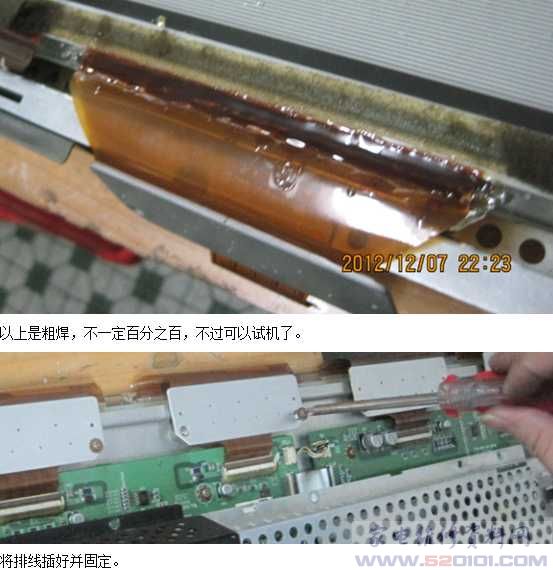

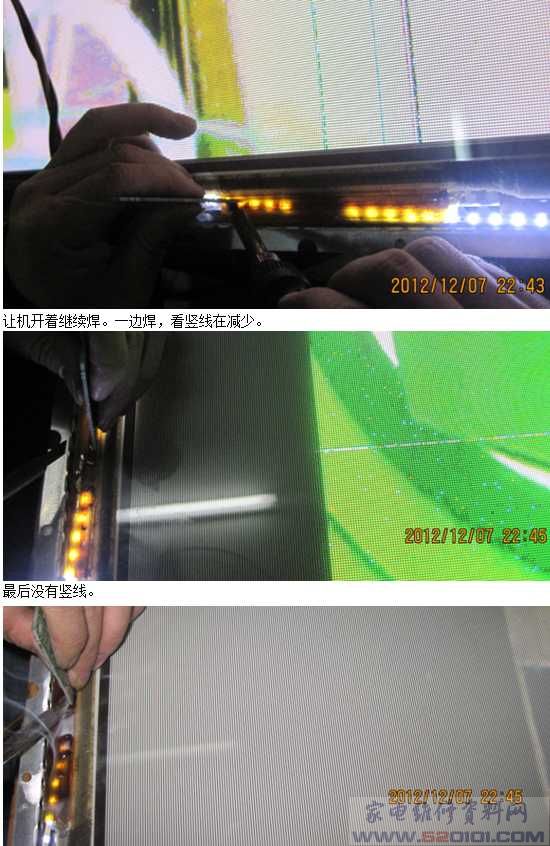

到此这台机已修复。总共用时2小时40分。

LG，松下的屏都可以这样修，三星的可以从排线中间部位割断焊接，这样如不成功还可以再来。
