海信TLM4236P液晶电视开机花屏的故障检查与维修

2023-01-08 19:30:24  阅读 330 次 评论 0 条
摘要:

本文笔者接修一台已正常工作十年有余的42英寸液晶电视,现开机出现花屏,无法观看。据了解这台电视已经人鉴定过,判断为液晶屏损坏,无修理价值。笔者抱着“死马当活马医”的心理对该机进行了进一步检测,且得以修复,

      本文笔者接修一台已正常工作十年有余的42英寸液晶电视,现开机出现花屏,无法观看。据了解这台电视已经人鉴定过,判断为液晶屏损坏,无修理价值。笔者抱着“死马当活马医”的心理对该机进行了进一步检测,且得以修复,现将心得体会写出来与大家分享。开机现象:人脸下部暗红,面部发亮,头发发白,使用原遥控器操作均无效,原遥控器失灵。

      检修过程:新购一只原装遥控器试机,图像菜单出现,菜单字符正常并无拖尾现象,将对比度调小至8时,屏幕上人脸色基本正常,但整幅图像无层次感,类似CRT电视亮度丢失一样,黑色很淡。拆机观察该机屏为CHIMEI品牌,型号为V420HI-lN1型,主板为RSAG7.820.1531/ROH。根据经验判断,开机出现花屏,查找故障一般从主板、上屏线、逻辑板、液晶屏着手。用手轻压LVDS排线两头并无松动,拔掉插头将金手指擦洗干净后重新插好,试机,故障依旧,说明lVDS线接触良好。

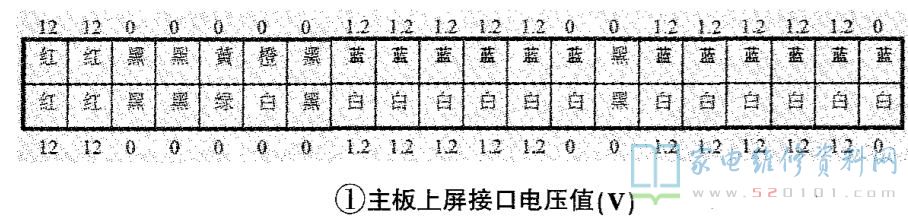

      主板上主芯片看不出型号,在网上搜索"1531"查到主芯片为MST6X89BL。上屏线上字母模糊看不清,但可看出上屏线为两组,每组12根,每组最下方二根线经仔细辨别分别为:RX04±和REX04±,对应的上屏线插座为单插双列插座,每列20个插针,从接口看“蓝白"为一对数据线或时钟线。 前排20根,从左至右依次为“红红黑黑绿白黑白白白白白白黑白白白白白”,另一排20根,从左至右依次为“红红黑黑黄橙黑蓝蓝蓝蓝蓝蓝黑蓝蓝蓝蓝蓝蓝”,如图1所示。
      一般绞在一起为一对数据线的“+、-” 或时钟线。分别测量两组6对“蓝白”线,每组共有5对电压为1.1V~1.25V,而RX04±、REX04±这两对“蓝白"线电压却为OV,查询资料均未讲明这两对线上是否有电压存在。有信号时测出红线电压为12V,黑线为0V,绿白黄橙线均为0V,“蓝白”数据线测试数据,见图1。

海信TLM4236P液晶电视开机花屏的故障检查与维修 第1张

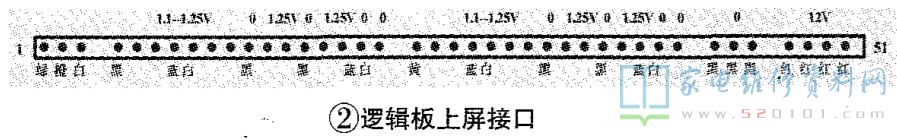

      逻辑板上CNF1接口与主板上接口排列顺序大致相仿,CNF1上与主板上对应数据、时钟线位如图2所示。

海信TLM4236P液晶电视开机花屏的故障检查与维修 第2张

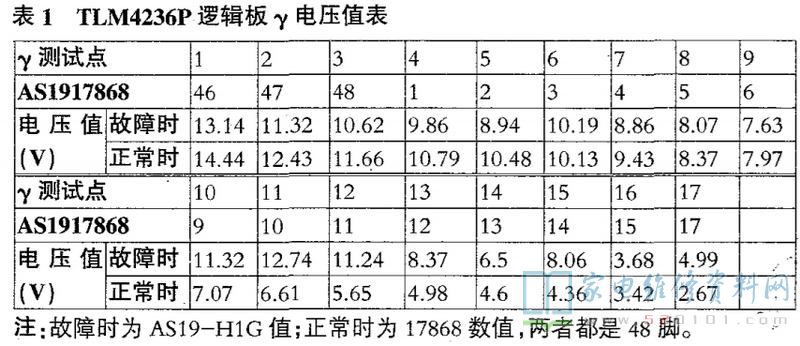

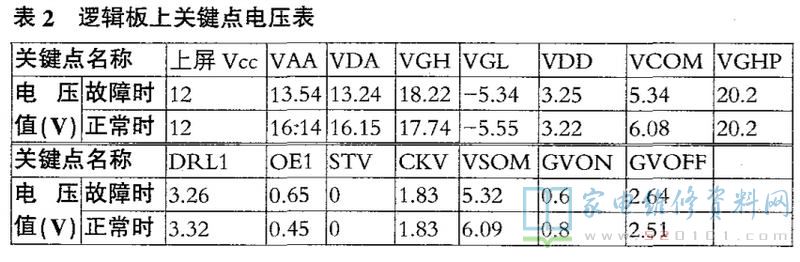

      逻辑板型号为V420H1-C12型,主要器件有:CM2679B-KQ(256 脚位号U16)、AS19-H1G (48脚,位号U7(TLM4236P),y电压产生器件]电源控制芯片TPS65161(28脚)。U7 Y电压产生芯片共有17个测试点,电压值如表1所示,电源控制芯片各点电压值见表2。

海信TLM4236P液晶电视开机花屏的故障检查与维修 第3张

海信TLM4236P液晶电视开机花屏的故障检查与维修 第4张

      由表1知,AS19-H1G故障时所产生γ电压值(1~17个电压)并非是按从大到小的顺序变化,而是有突变之点,是否逻辑板有问题,还待确定。将液晶屏与逻辑板断开,再测Y电压大小变化,空载时微比原测电压稍大,但变化规律同先前基本一致, 由此略说明故障不在液晶屏,在逻辑板的可能性较大。
     此板上γ电压芯片用的是17868(48脚)集成块,未用AS19-H1G,换上新逻辑板后试验立即有鲜艳图像出现,
此时测量1~17个γ电压值(见表1所示),其大小变化有序,测量主板上RX04±、REX04±两对“蓝白”线电压均为0V,其余各点电压在1.1V~1.25V之间,与原测电压值相同。由此证实原板上V420H1-C12中AS19-H1G芯片确已损坏,花屏故障根源就在于此。
      小结:现笔者将多年维修液晶电视花屏的经验总结如下,以飨读者。
      1.液晶彩电花屏,如图像或字符有拖尾,一般与上屏线LVDS不良关系较大。
      2.当逻辑板上VAA、VDA、VGH、VGL、VDD3.3的5个电压值及,上屏电压值均正常时,判断花屏故障应先通过测量逻辑板上的γ电压值来判断。如果该电压值遵循从大到小的变化规律,则花屏故障出现在主板上的可能性较大;反之则应将逻辑板与上屏插口断开再做进一步判断。空载测试γ电压数值,如所记录的数据遵循从大到小的变化规律,则花屏故障产生于液晶屏本身。如所记录的数据不符合从大到小的变化规律,而是中间有突变(两次电压不一定为一个值,微有变大或变小),则花屏故障原因是逻辑板,此时换用新的逻辑板(器件)应能解决问题。
     3.主板引起的花屏比较难查,将对比度调小图像能接近正常时,一般主板故障几率不大。大屏幕的上屏接口排线一般以双8线居多,其4对数据线加一对时钟线为一组,另一组组成相同(亦为双8线),引线总数为20根,但目前市场上常见大屏幕一般,上屏线有24根,海信TLM4236P即为24根上屏线,其中4根线无电压值,另20根引线电压从0.85V~1.5V之间不等。经验表明,只要这20根线上有电压存在,就有信号输入逻辑板。

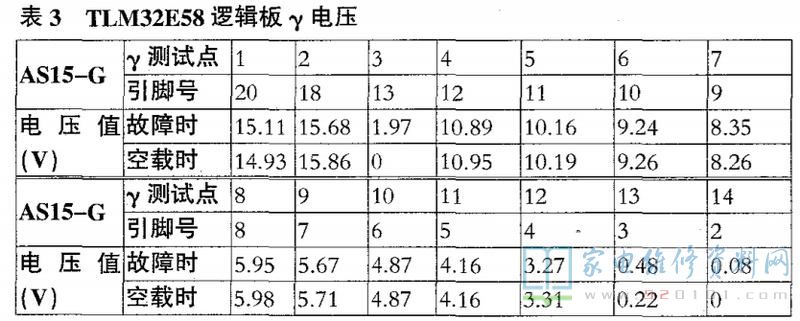

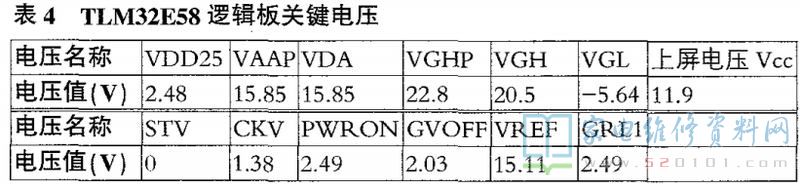

      另附海信TLM32E58液晶彩电花屏时逻辑板γ电压和关键电压测试值,详见表3、表4,供参考。
海信TLM4236P液晶电视开机花屏的故障检查与维修 第5张

海信TLM4236P液晶电视开机花屏的故障检查与维修 第6张
