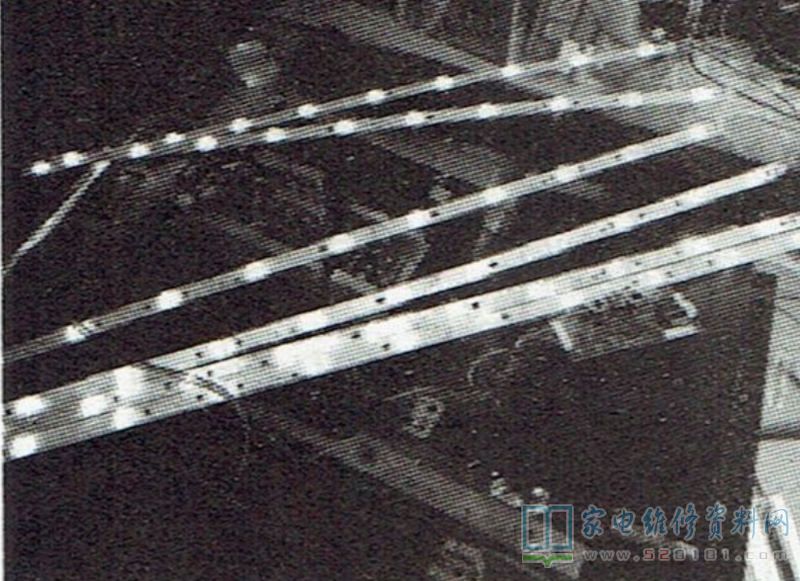

TCL液晶电视有声音无图像无光栅的维修一例 2022-10-08 19:00:27 阅读 712 次 评论 0 条 摘要: 接修一台TCL液晶彩电,有声音,无光、无图。检测发现灯管严重老化,引起保护。用户同意另购LED灯条和恒流板(供电为24V )更换。拆开电视后盖,将恒流板的①~⑤脚接+24V,⑥~10脚接地,12脚接开启信 接修一台TCL液晶彩电,有声音,无光、无图。检测发现灯管严重老化,引起保护。用户同意另购LED灯条和恒流板(供电为24V )更换。拆开电视后盖,将恒流板的①~⑤脚接+24V,⑥~10脚接地,12脚接开启信号,14脚(ADJ)接亮度调节信号,连好后开机,灯条发光正常,如图1所示。 接下来小心地拆开液晶屏,用美工刀将背光纸划一条和灯条一样大的框,然后均匀地贴上灯条并固定,最后回装上液晶屏,试机,故障排除。 版权声明:本文为转载文章,版权归原作者所有,欢迎分享本文,转载请保留出处! 点赞 分享: PREVIOUS:TCL L39F1600E液晶电视开机三无的故障维修 NEXT:创维32L20HW液晶电视不开机的故障维修 文章导航
