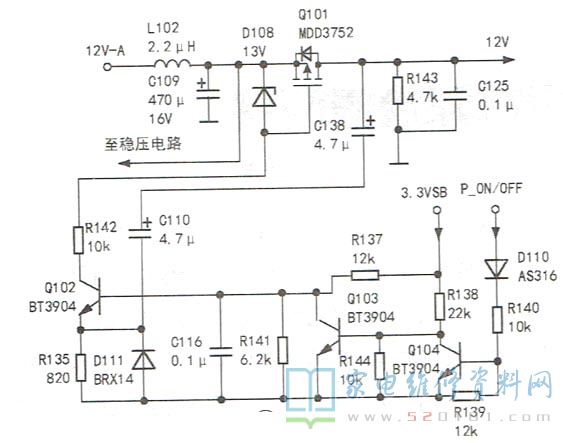

接修一台L32E75型液晶彩电，接通电源开关后红色待机指示灯闪烁，约10多秒后变为常亮，按“开机”键不能开机。经检测，主板上3.3VSBT待机电压正常。在待机指示灯闪烁期间，测主板插座CN701的①脚已经输出了高电平开机信号，且主板上+12V、+5V、+3.3V及+1.8V电压均正常。通常情况下，主电压应在二次开机后才输出，看来开/待机控制电路有问题。该机的开/待机控制电路如图1所示。断开隔离二极管D110后，故障依旧，显然故障在电源板上的开/待机控制电路中。经查控制管Q102( BT3904)c、e极击穿，使输出控制管Q101的G极就一直是低电平，也就是始终处于导通状态。更换Q102后试机，故障排除。
提示:液晶彩电中的电路供电有一定先后顺序:一般，先由待机电源产生的5VSTB或3.3VSTB电压向MCU中内嵌的CPU提供工作电压以及计数器的复位电压，待CPU输出开机信号后，主电源才输出+5V、+12V、+24V等电压，再经DC/DC变换降为+3.3V、+2.5V、+1.8V(或+1.2V)等电压，为MCU及EPROM、FLASH、DDRAM存储器供电。+12V或+24V电压还给背光板、逻辑板、音频功放等电路供电，+5V电压还要为高频头、USB接口及AV接口电路供电，这些电路相继开始工作后彩电才能正常开机。如果上述供电时序异常，就易出现二次不开机或开机困难故障。
