TCL L32E77B液晶电视不开机且指示灯红色的故障维修

2022-04-23 22:15:48  阅读 150 次 评论 0 条
摘要:

接修一台TCL L32E77B型液晶电视,故障表现为按“开机”键后,红色指示灯不能变为绿色,不开机。上电测得主板上插座P803⑤、⑥脚无+12V电压,但P803 11、12脚5VSTB待机电压正常。按遥控

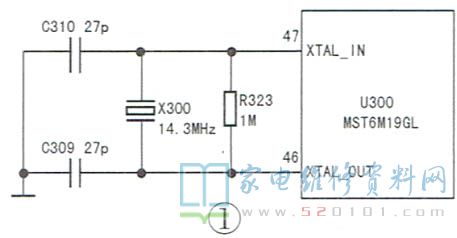

      接修一台TCL L32E77B型液晶电视,故障表现为按“开机”键后,红色指示灯不能变为绿色,不开机。上电测得主板上插座P803⑤、⑥脚无+12V电压,但P803 11、12脚5VSTB待机电压正常。按遥控开机键, P803⑤、⑥脚仍无+12V电压输出。测主芯片U300( MST6M19GL )开/待机端205脚未输出正常的低电平开机信号,怀疑U300内部CPU的三个工作条件(电源、复位、时钟)不满足。首先查U300②、⑧、37、245脚的AVDD 33(+3.3V)电压正常,U300的复位端207脚低电平复位信号也正常。用示波器检查U300 46、47脚,没有振荡波形。该机晶振电路如图1所示,更换X300后试机,故障排除。

TCL L32E77B液晶电视不开机且指示灯红色的故障维修 第1张
