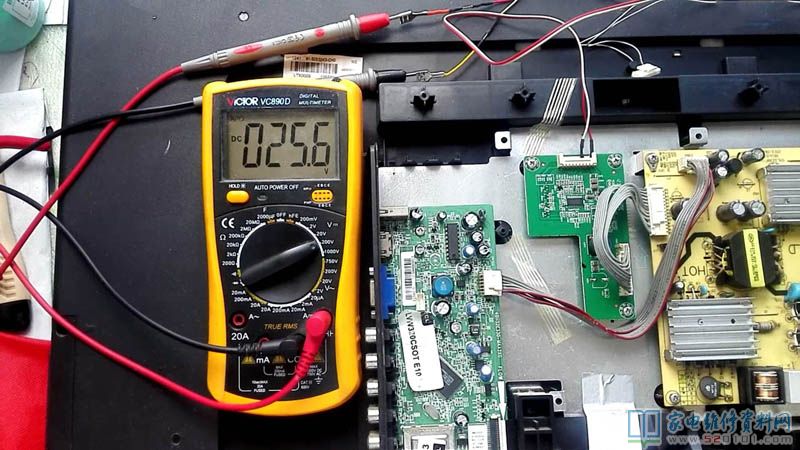

前一段时间修理一台TCL L32S11液晶电视，故障是黑屏有声音，手电照射能看到屏幕人影，开机时背光一闪即灭。从故障现象来看，是背光出问题保护了，估计灯条坏的面较大。背光不亮，主要有两方面的原因：一是灯条故障，二是恒流板故障。首先检查恒流板是否有问题，测试恒流板供电正常，而灯条插槽电压也是25.6V。因为是拔掉灯条测试的，所以有可能是恒流板升压电路因为开路保护没有工作，也有可能是恒流板升压电路本身有故障没有工作。

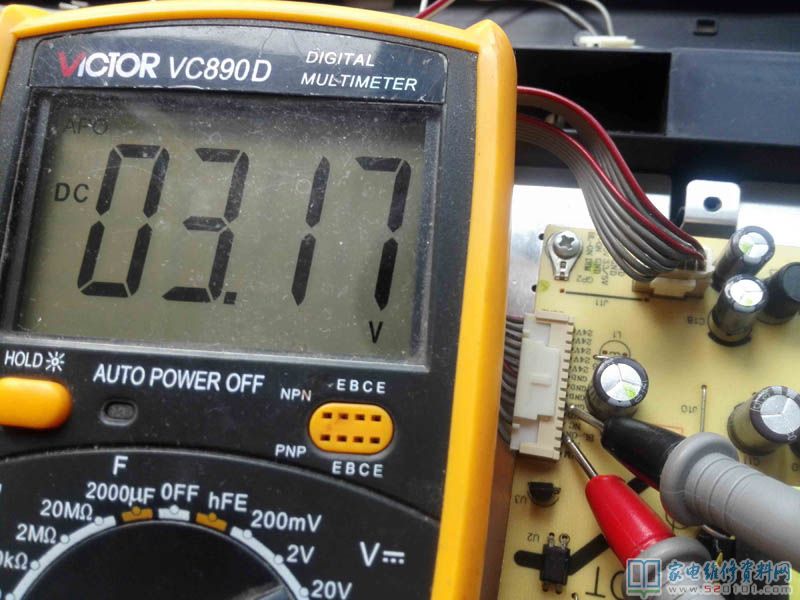

检测BL-ON 电压3.17V，正常，说明开机后背光开关已开启。

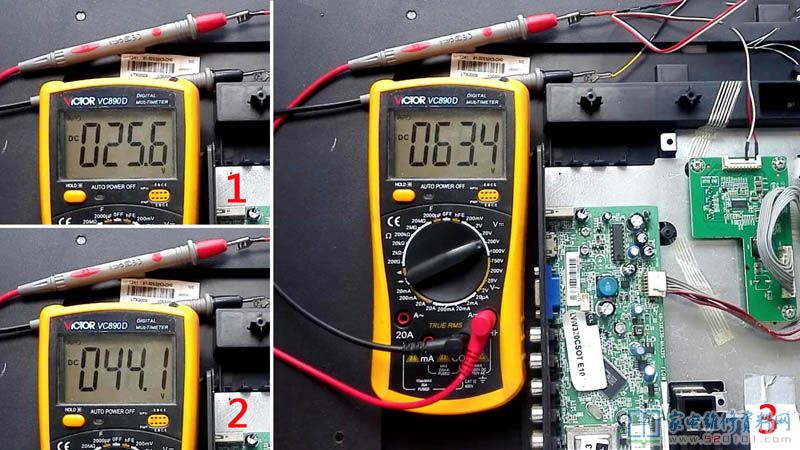

那就再看看开机瞬间有无瞬时高电压，通过视频截图看出，瞬时电压达到63.4V，然后回落，说明升压电路工作正常，也就是说恒流板工作正常。

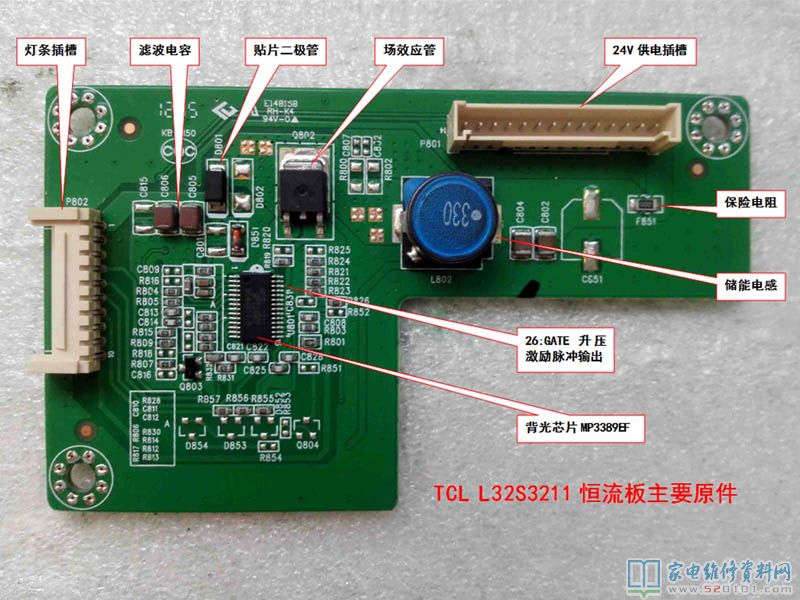

前面这两项都正常，那就是灯条的问题了。为什么呢？这还要说一下恒流板的工作原理。本机恒流板采用的是MP3389EF背光芯片，内含振荡器，26脚输出方波脉冲，使开关管工作在开关状态。 24V通过保险电阻、储能电感，一路去往灯条插槽，一路去往开关管的D极。开关管G极接高电平时导通，S极经电流检测电阻接地，流经储能电感电流增加，储能电感储存能量；开关管G极接低电平截至时，储能电感储存的能量与电源电压24V相叠加再通过滤波电容滤波获得稳定的LED高压供电能源。
既然确定是灯条问题，那就准备开屏换灯条吧，咱也不去研究那些去保护了，治标不治本。况且灯条又不是多贵，另外还能练习一下开屏，这可是俺第一次开屏啊！先上马云家购买此机型使用的LED灯条，原机是7条灯条，我看有些买家对网上这个7条的灯条评价不是太好，说是背光不匀，于是多花了几块钱买了个此机型通用的4条一套的高亮透镜灯珠灯条，评价都还不错。

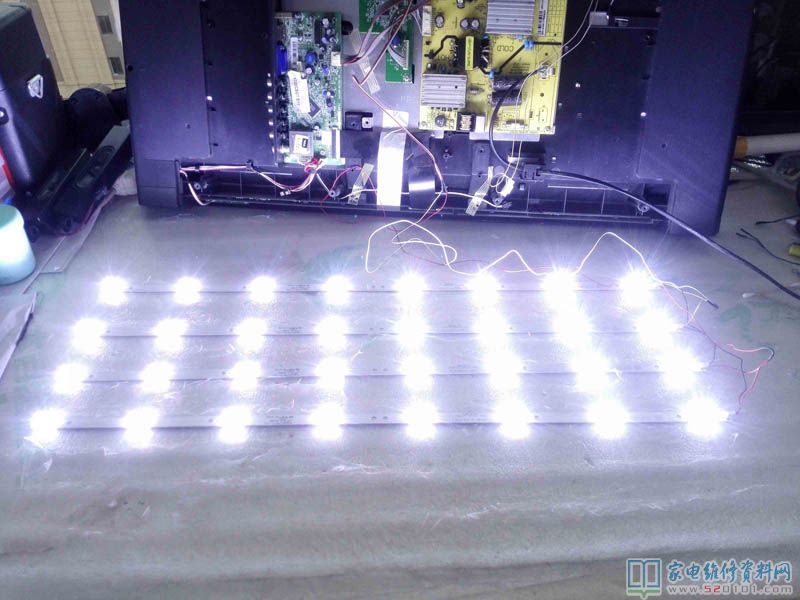

灯条第二天就来到了，准备开屏。开屏之前先接上新买的灯条试试效果，也看看究竟是不是灯条的问题。灯条亮度不错，既然换上新灯条能点亮，那就确定是灯条的问题了。

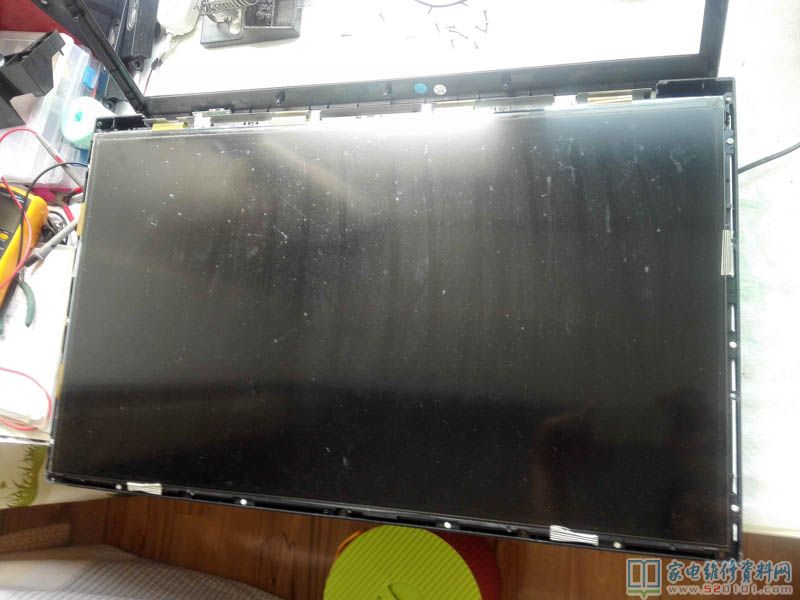

先拆开电视背面外圈的螺丝，这样就可以从正面把屏幕周围的塑料边框拿掉了，拿掉边框之后就能看到玻璃屏幕了。
然后拆除屏幕下方的金属压条。
拔掉屏线，拆下卡在塑料卡扣上面的逻辑板，这样取屏的时候才能顺利。

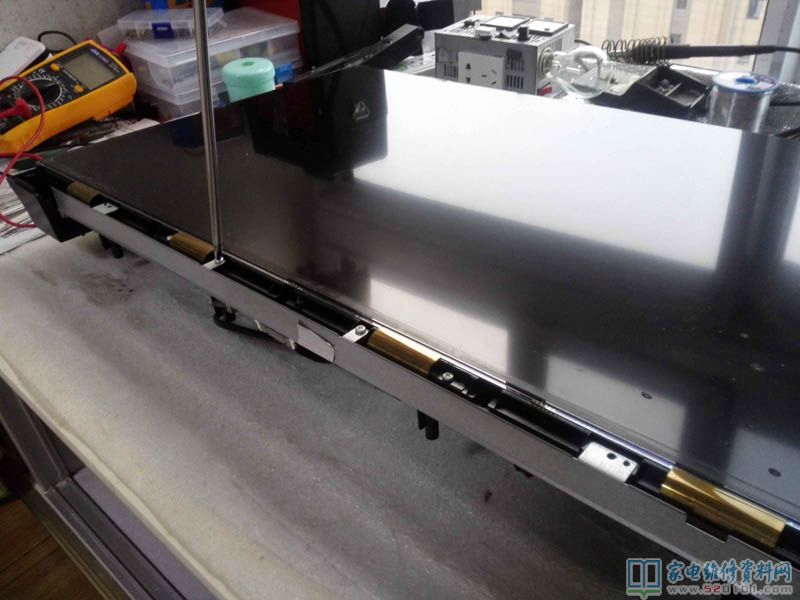

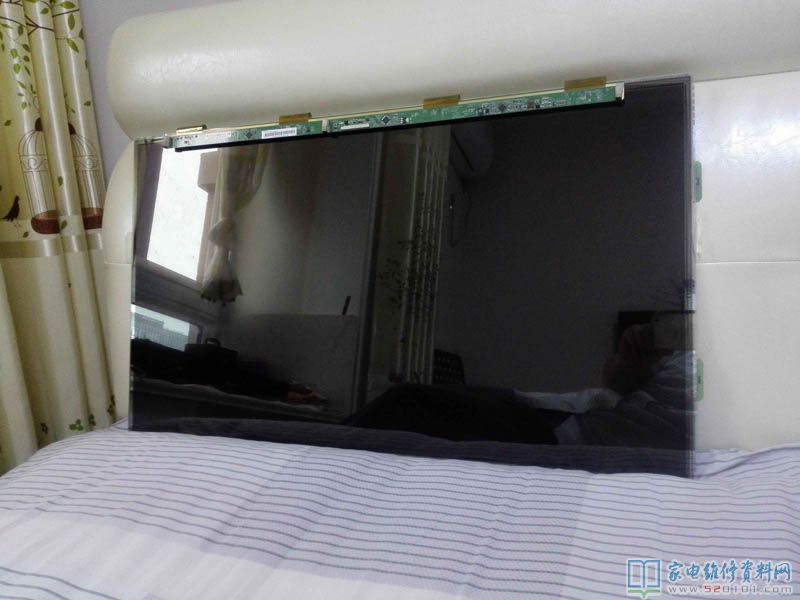

我也没用吸盘，是直接用手从屏幕下部掀起来再拿到床头的，床上有被子，这样不易碰坏。开始掀的时候感觉屏幕有些弯曲颤动，挺担心的，不过好在屏幕还不是那么脆弱。
接着拧下固定透光板塑料压条上的螺丝，取下塑料压条。

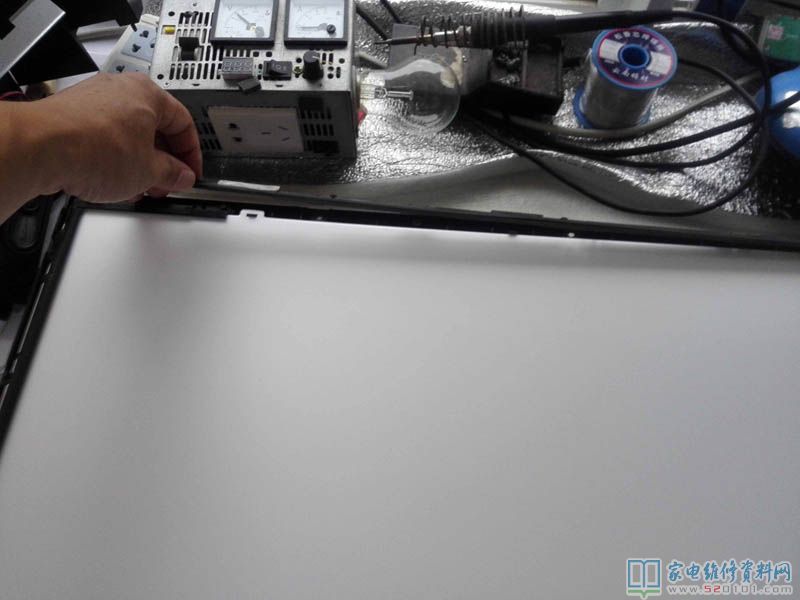

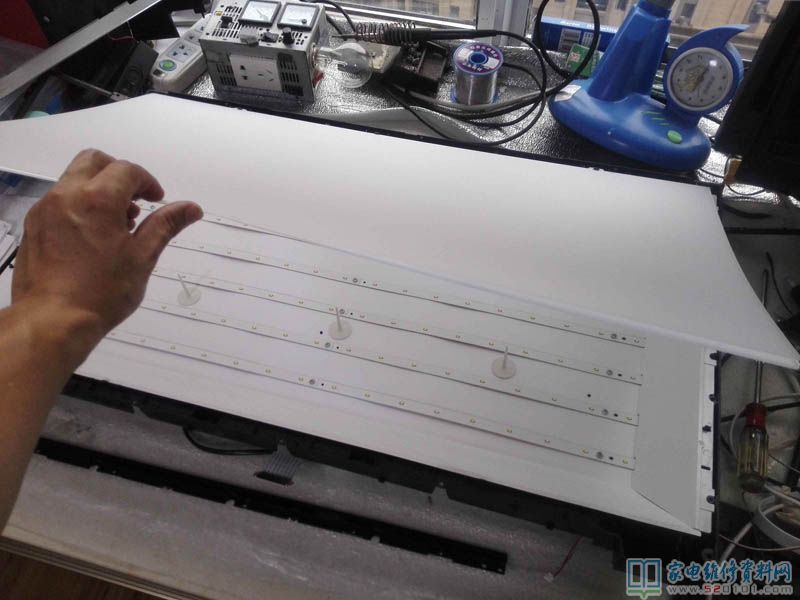

这时就可以掀开取下透光板了，底下的灯条也露了出来。
拆开灯条左侧的挡板，灯条供电插头露了出来。

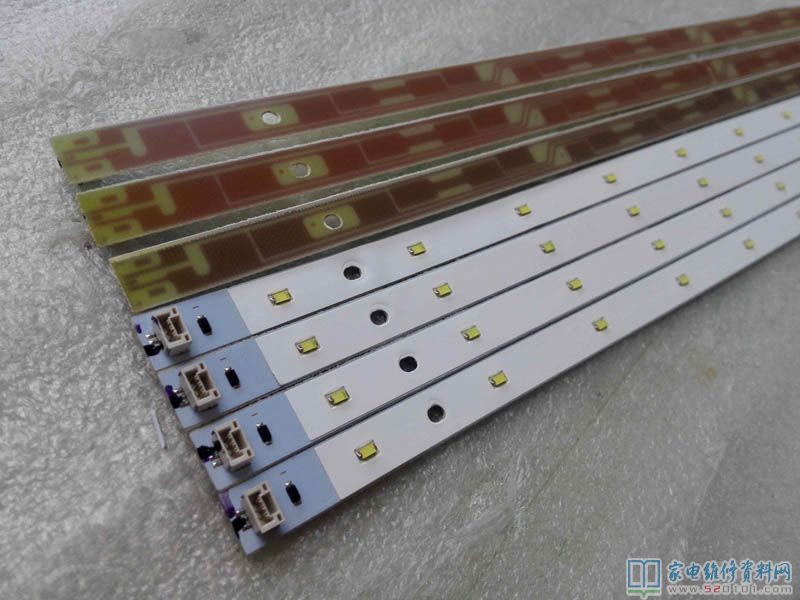

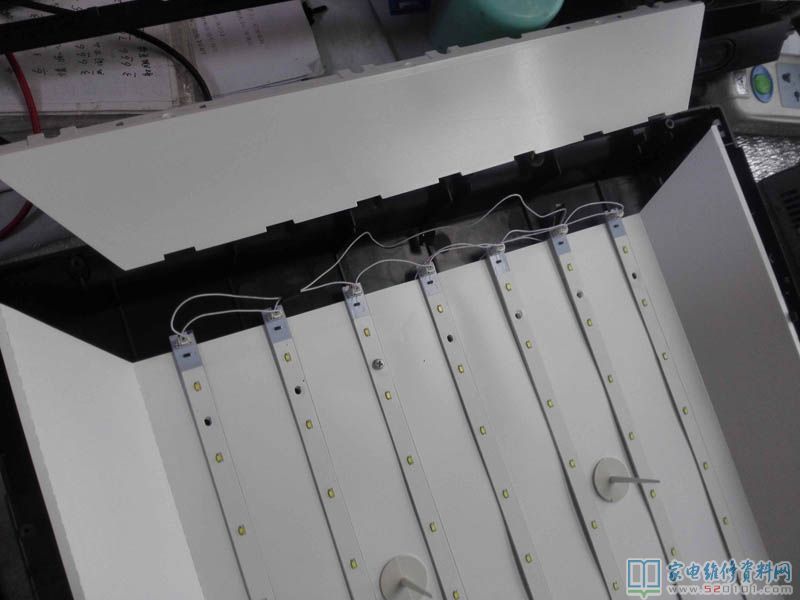

把固定灯条的螺丝拧下，拆下7根灯条。这些灯条基板都是纤维板的，散热不好，寿命也不会太长。

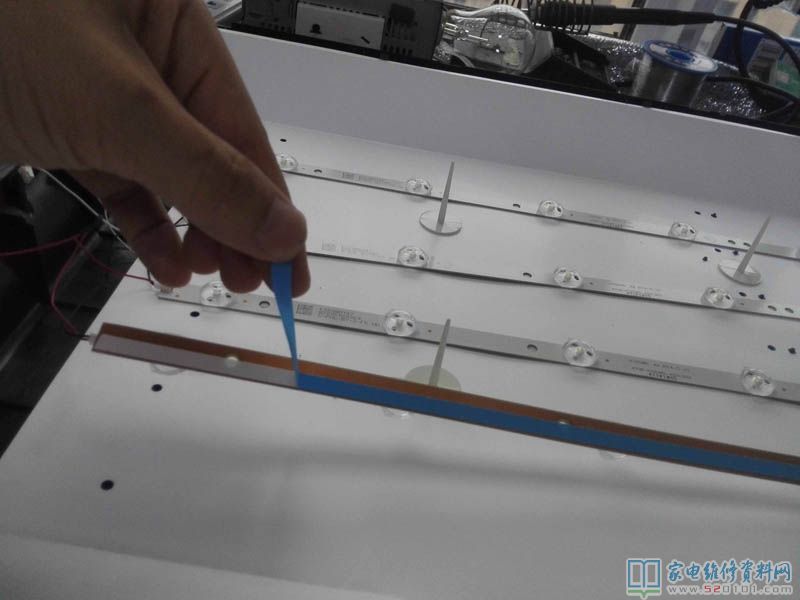

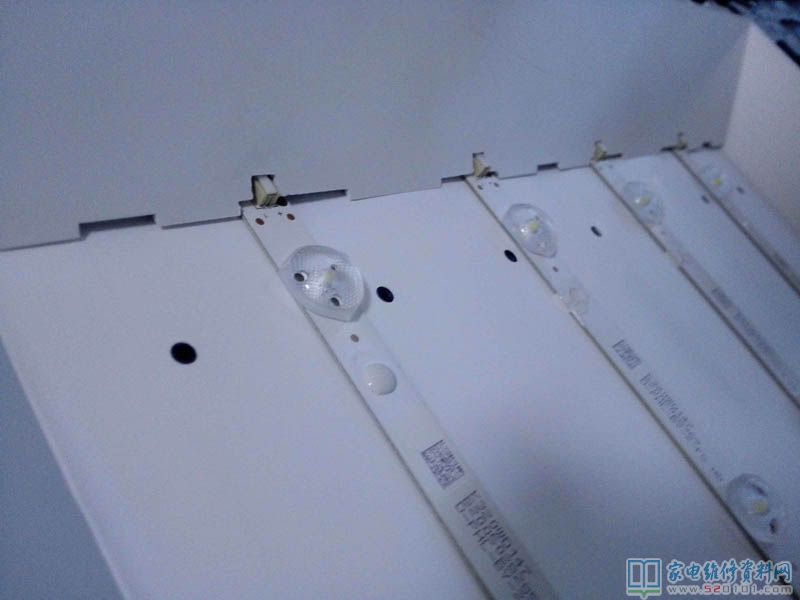

开始更换新买的灯条，因为只有4根，不能和原来一样用螺丝固定了，所以直接把灯条背面的耐高温双面胶撕开，粘在底板上就行了。
我怕时间长会脱落，所以在几个圆孔处用704硅橡胶又加固了一下。

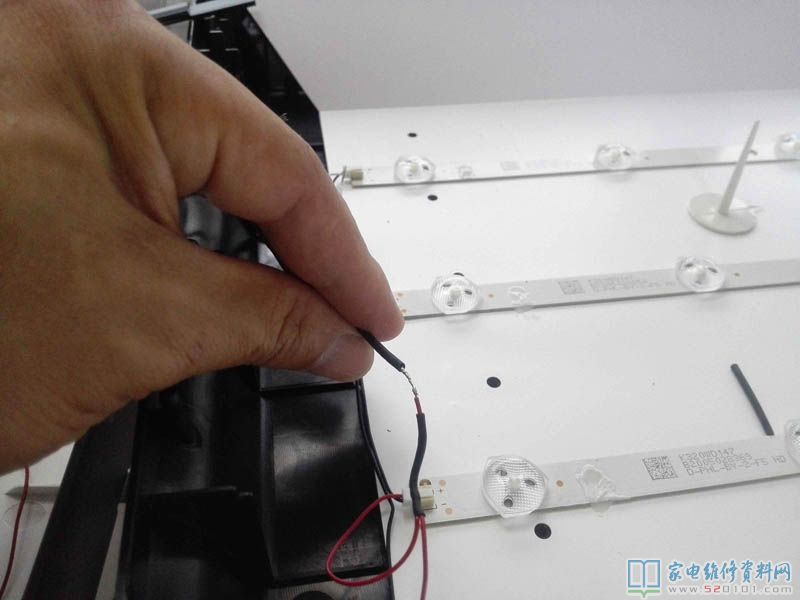

然后把多余的连接线剪掉，和原来的供电连线用锡焊接牢固，再用热缩管套好。
最后还是出了点小问题，就是插头这边的挡板由于插头较高放不下去了，只好用美工刀把插头部位的挡板切掉一些，这样就很合适了。

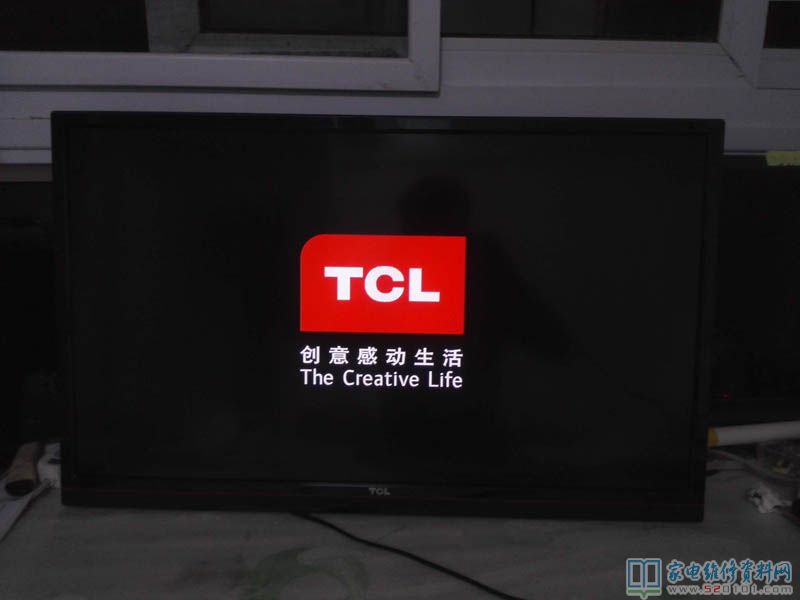

安装好灯条后，再按照相反的顺序把屏幕装回去，拿屏幕的时候一定要小心，轻放到透光板上，再调整位置。安装好后，通电测试，完美点亮。

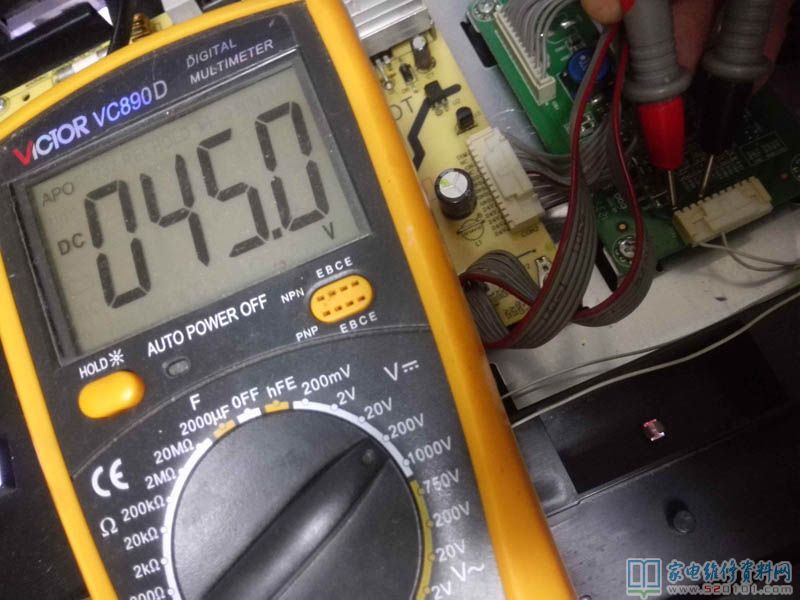

此时测试背光工作电压45V，完全正常。

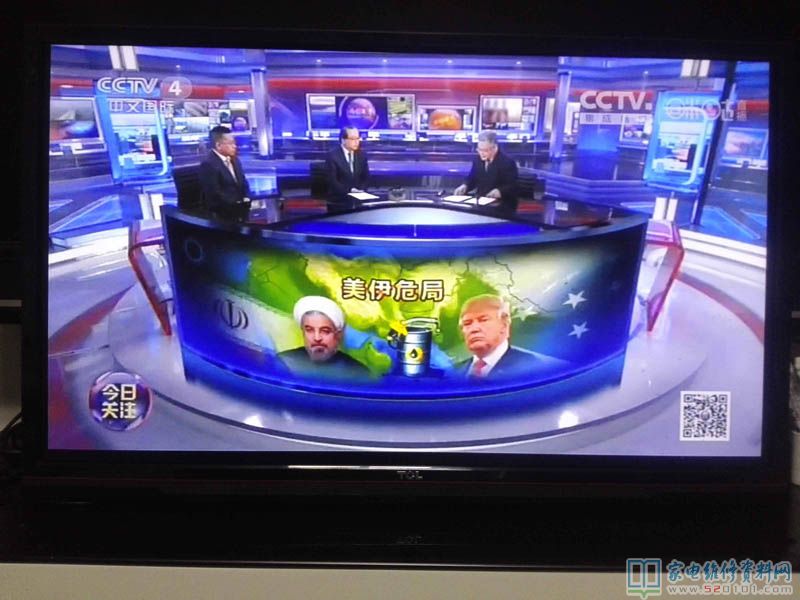

试机一天，声像俱佳，维修结束。
