创维39E500E液晶电视灰屏故障维修

2022-11-22 02:58:51  阅读 154 次 评论 0 条
摘要:

一台创维39E500E老机,一年前售后上门更换过一次主板收费400元,刚过一年,机器在工作时突然啪一声后黑屏、又焦糊味冒出,又罢工了。电视机通电背光灯亮,屏幕不亮,显示灰色。拆机,测试电源板输出24v\12v\5

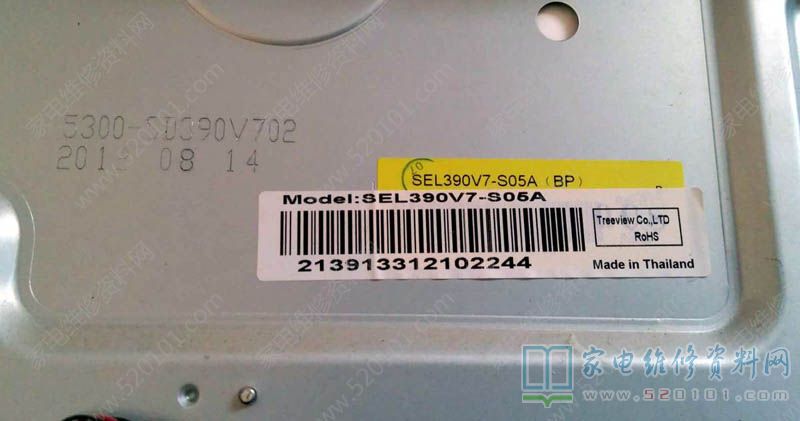

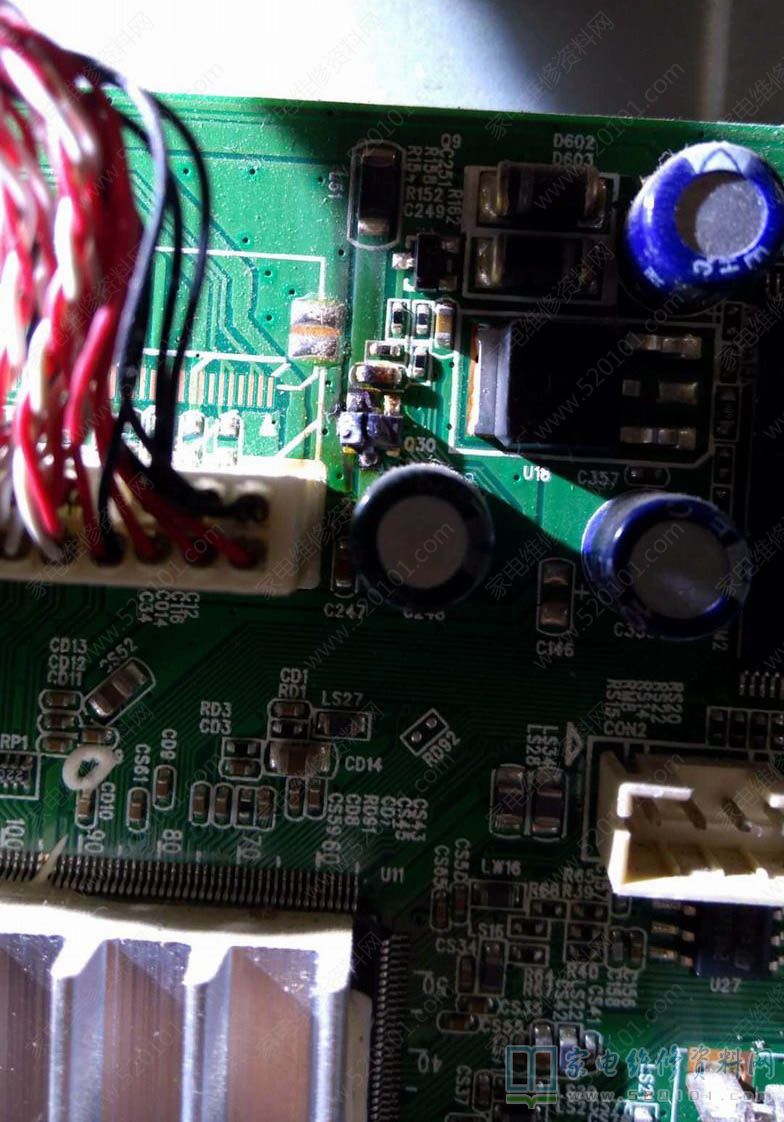

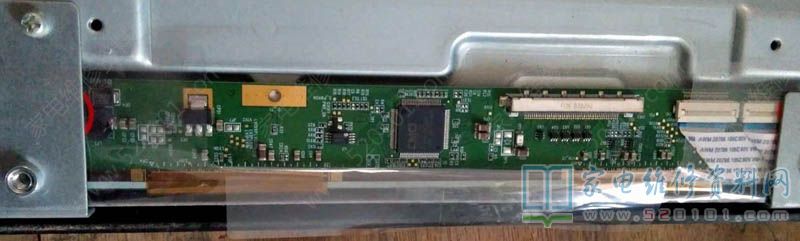

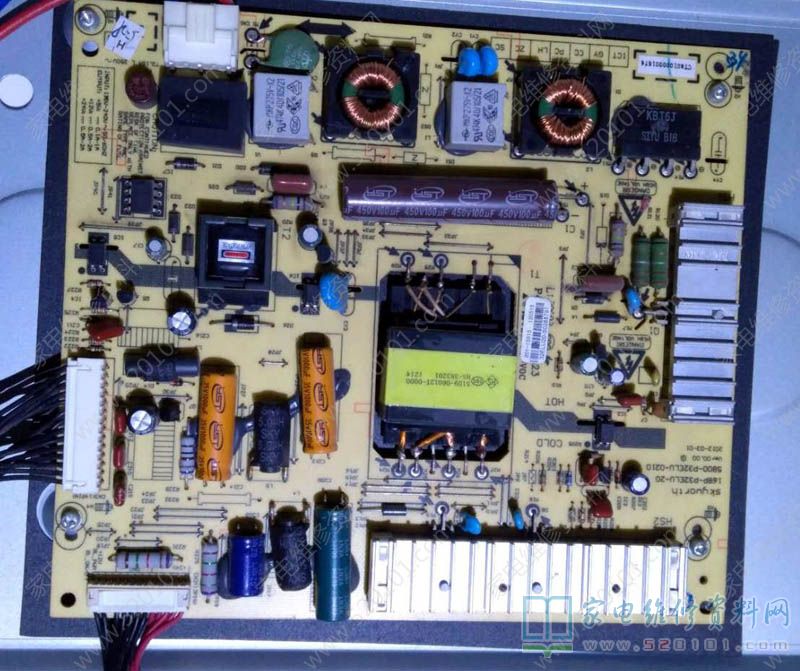

     一台创维39E500E老机,一年前售后上门更换过一次主板收费400元,刚过一年,机器在工作时突然啪一声后黑屏、又焦糊味冒出,又罢工了。电视机通电背光灯亮,屏幕不亮,显示灰色。拆机,测试电源板输出24v\12v\5v正常,板子上没有明显的损坏零件,仔细搜寻发现主板上有个贴片三极管炸裂,故障点应该就是这里了。断电检测该三极管前端是12V,后端是Pvcc上屏电压,测试对地短路。拔掉屏线插头后短路消失?说明短路点在屏线往屏一体化逻辑板+边板上,拔下屏线测试正常,2端插头也正常,测试逻辑板上屏电源端有短路,本着先易后难原则,先焊下Pvcc插座附近的3个1206贴片电容后测试不再短路,检测3个MLCC发现其中一个已经短路。用一个47uf直插电容暂时代换后恢复屏线连接,上电用钳表监测电视机工作电流,灰屏状态是0.38A,炸裂的Q30是屏供电电子开关,G电压也正常,于是试着用万用表10A档直连Pvcc,液晶屏顺利点亮,整机电流到0.42A,Pvcc屏电流是稳定的0.52A。试着通电2分钟,电视机状态稳定、似乎故障已经锁定了。于是下单买零件。

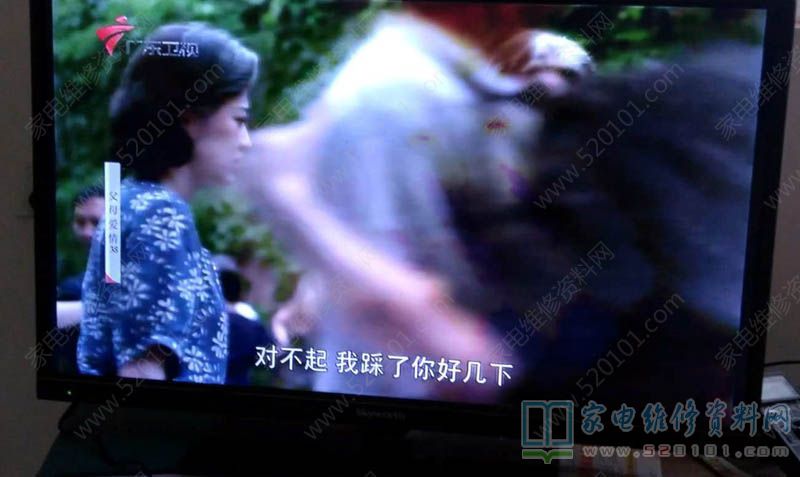

    隔天零件到手,Q30用贴片三极管AO3401,逻辑板上换上一个1206 226后通电试机,整机顺利点亮,蓝屏时电流0.42A。用HDMI线连接网络机顶盒看HD高清信号,效果很不错……电视机正常工作时电流在0.31A左右,符合正常工作功耗。
