创维55E730A液晶电视死机的故障维修

2022-10-05 17:57:31  阅读 146 次 评论 0 条
摘要:

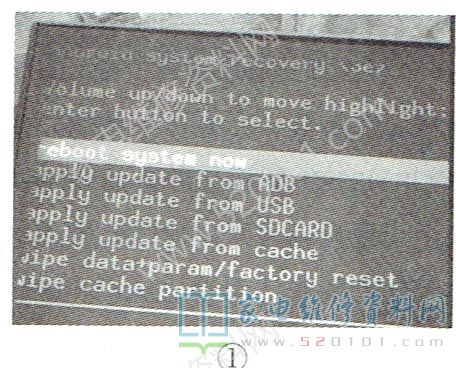

接修一台创维55E730A型液晶电视,开机后三次进入重启状态,加速球旋转,并出现“正在启动,请稍候”的开机界面,当加速球停止旋转时,开机界面上叠加显示如图1所示的英文字符。

      接修一台创维55E730A型液晶电视,开机后三次进入重启状态,加速球旋转,并出现“正在启动,请稍候”的开机界面,当加速球停止旋转时,开机界面上叠加显示如图1所示的英文字符。

创维55E730A液晶电视死机的故障维修 第1张

      分析认为,键盘或者遥控输入电路存在故障均可能导致机器进入重启状态。拔掉键盘与遥控输入电路的共用端子,故障仍然出现,说明本机属于死机故障,具体原因主要有以下两种:一是开关电源输出电压异常,或PC板上的供电系统异常;二是存储器虚焊、性能不良或软件异常。

       检测PC板上的24V、12V、5V供电正常,观察PC板的小电解电容无明显损坏现象,判定电源供电基本正常。开机后,引导程序存储器、主程序存储器及DDR存储器一直配合 主芯片工作。如果在配合过程中,主芯片与存储器之间的通讯出现异常,则会出现死机现象。怀疑上述元件存在脱焊现象,逐一按压上述元件,故障现象不变,并且这些元件无明显发热现象。至此,认定死机现象由软件造成。

创维55E730A液晶电视死机的故障维修 第2张

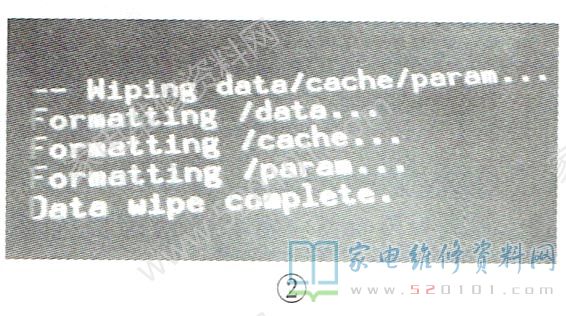

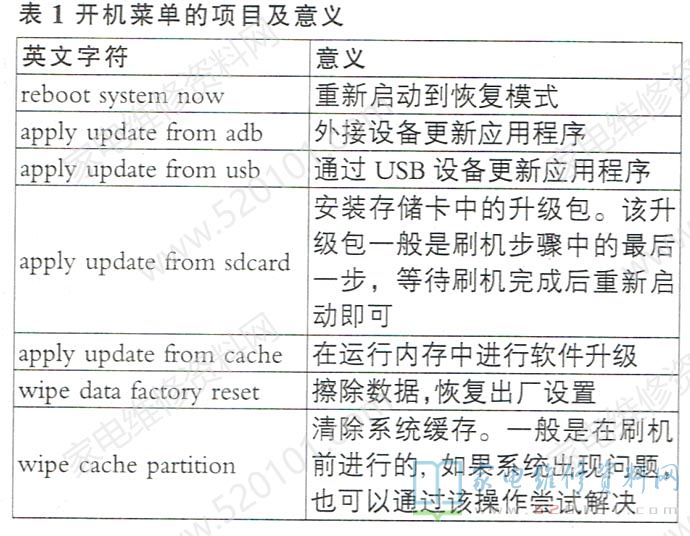

        根据表1英文显示意义,按遥控器“上、下”键将光标转移到"wipe data factory reset”项上,然后按“确定”键,出现多个“no”项,一个"yes....项,这时将光标移到"yes...项.上按“确定”键,此时屏幕上增加了如图2所示的英文。

创维55E730A液晶电视死机的故障维修 第3张

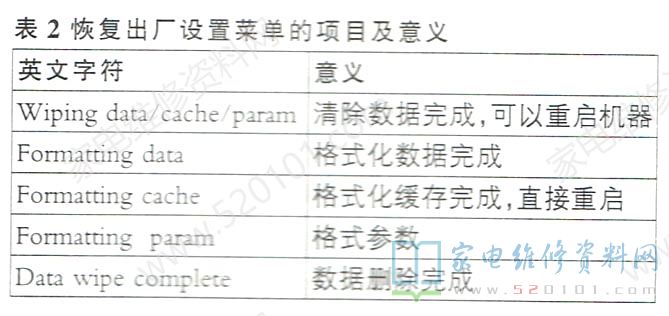

        根据提示,关断电源后重新开机,出现花屏图像。据表2中的内容可知,机器已经处于正常状态,并且机器在恢复出厂设置之前无花屏现象,分析认为机器的硬件是正常的,故障原因可能是恢复出厂设置后程序没有完全结束。再次关断电源,几分钟后重新开机,故障排除。

        提示:在维修液晶电视时,若怀疑软件有问题,可先恢复出厂设置,这样往往可达到事半功倍的效果。

创维55E730A液晶电视死机的故障维修 第4张
