创维32X5液晶电视（9R43机芯）指示灯闪烁但不开机的维修

     接修一台创维32X5型液晶电视，故障表现为上电后面板指示灯闪烁，不开机。首先测开关电源输出的12V正常，由此推断故障在控制电路中。主板得到12V供电后，先通过U2P0形成POWER 3V3电压，再通过FB2P0变成A3V3，给控制系统时钟、复位电路供电，系统开始运行BOOT程序，指示灯闪烁。随后主芯片105脚输出开机信号POWEREN:一路控制Q2P2输出M3V3，供给FLASH及DDR，并运行FLASH中的操作系统，同时将应用程序调入DDR;第二路信号使U4PO输出内核电压CORE 1V1;第三路信号使U3D0输出D5V，供USB、MHL端口工作。

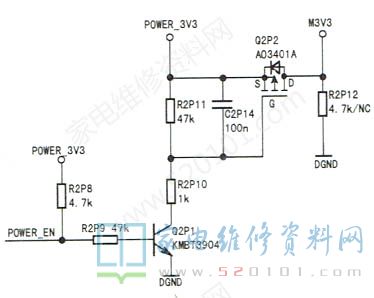

     上电测U2P0输出3.3V正常，但Q2P2输出的M3V3电压仅1.2V，显然不正常。检查M3V3电压形成电路，如图1所示。短接Q2P2的D、S极，此时M3V3电压正常，由此判断M3V3电压负载正常。检查Q2P2外围元件，发现电阻R2P8虚焊，补焊R2P8后故障排除。
