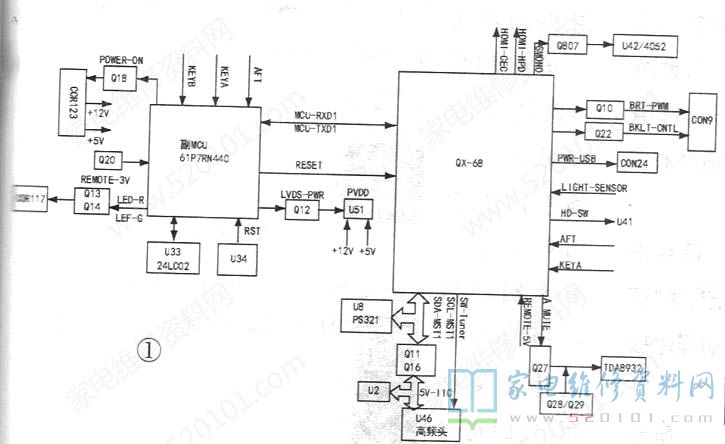

接修一台创维47L06RF型液晶电视，上电后蓝灯亮按键、遥控开机均无反应。拆机检查，发现该机电源板(板号为5800-P46TTS-02)上输出电压滤波电路中CS22、CS24已鼓包，多个焊点开裂。更换CS22、CS24并补焊相关焊点后试机，测试电源输出的5V待机电压正常且稳定，二次开机，仍无反应。断开主板与电源板之间的连线，在电源板的开/关机端与5V待机电压之间接一只4.7k的电阻，通电后，测得电源板输出各路电压均正常，由此判定故障在主板上。该机采用8DA5机芯，主板板号为5800-A8DA50-0050（图纸），其电路构架如图1所示。

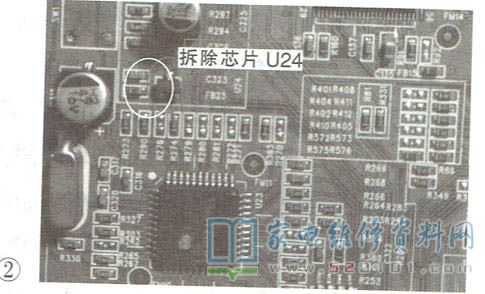

三极管Q18基极电压为0.6V，明显处于待机状态。测量U23(WT61P7)的供电正常，晶振Y6两脚电压分别为1.5V和1.7V (已起振)，复位端3脚电压为0V，不正常，正常时应为高电平。断电后测3脚对地不短路，怀疑复位集成块U24损坏。由于无该复位IC更换，决定把U24拆下不用(如图2所示)。
通电试机，发现马脚电压已上升到2.2V，Q18已截止，电源板上的开/关机端变为高电平，电源板输出的各组电压正常，屏上出现开机画面。上信号，图声具佳;反复进行开/关机操作，一切正常。编后语:在本例故障中，作者拆除了复位集成块U24，测单片机U23在上电后无复位脉冲输入，按理说U23的工作状态会紊乱，但作者称“反复进行开/关机操作，一切正常”。
备注：是否真正一直正常不得而知，还有望本文作者及广大网友进一步探讨。
