创维32E760A液晶电视热机状态下花屏的故障维修

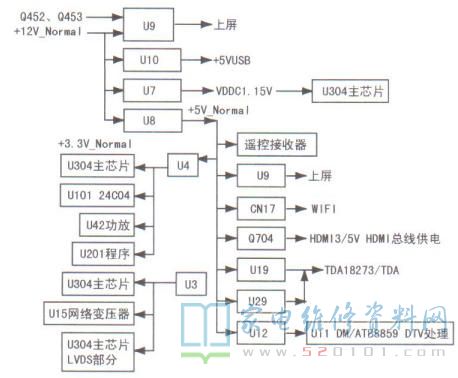

       接修一台创维32E760A液晶电视（8S06机芯），故障表现为热机花屏。根据经验，此故障原因有DDR电路异常，上屏LVDS接触不良，TCON板电路工作不稳定等。先查U9输出上屏供电12V正常，用橡皮擦反复擦后，故障依旧。在故障出现时，测试主板上的5V、3.3V、2.5V、1.15V、1.5V等电压，发现2.5V电压只有2.1V。此电压由U3(AMS1117-ADJ )转换输出(见下图)，替换U3后故障仍存在。①脚(ADJ) 外接分压电阻R8、R9，发现R8(3302 )阻值增大，更换R8后试机，故障排除。
