用隔离法修复创维55E3500液晶电视灰屏故障

摘要：

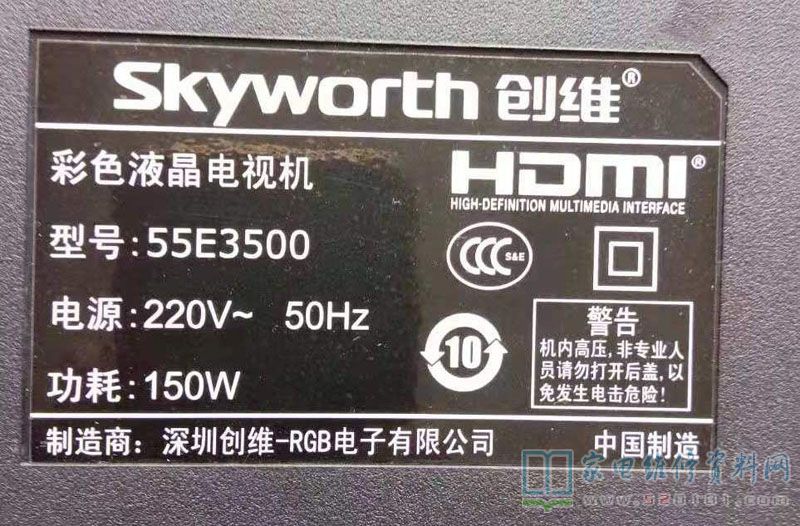

最近接修一台创维55E3500液晶电视，故障现象表现为开机背光亮，屏幕有光晕闪动，没有图像和字符。3秒后灰屏。客户说电视机已经被上一师傅检查过，说是屏坏了。他不死心，所以换个师傅看看。 拆机，发现此电视机没

         最近接修一台创维55E3500液晶电视，故障现象表现为开机背光亮，屏幕有光晕闪动，没有图像和字符。3秒后灰屏。客户说电视机已经被上一师傅检查过，说是屏坏了。他不死心，所以换个师傅看看。

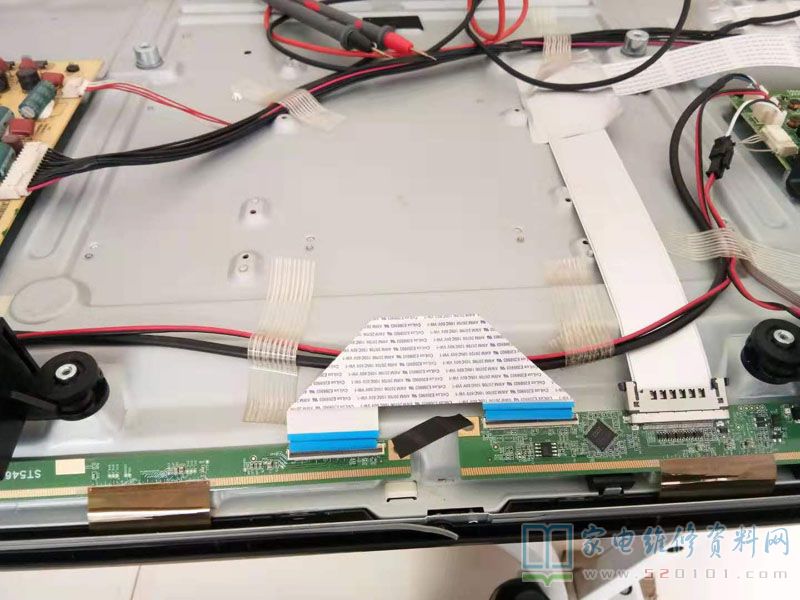

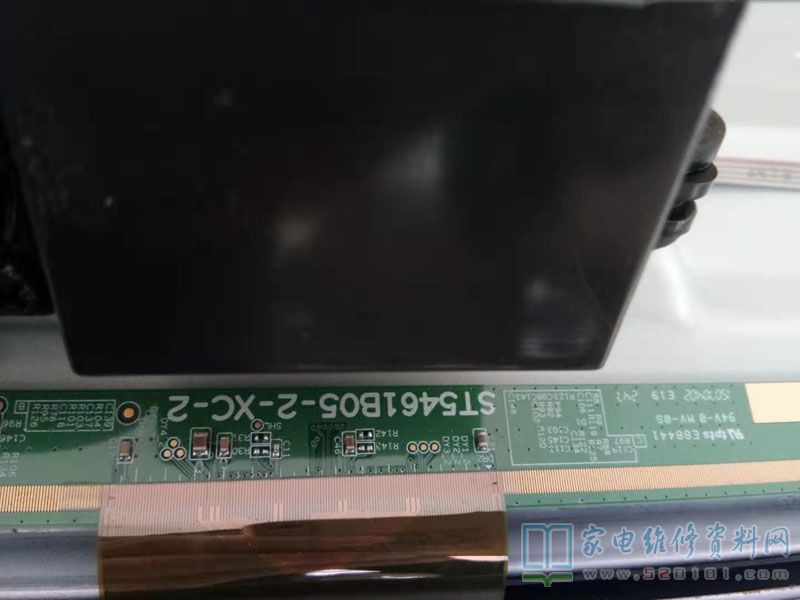

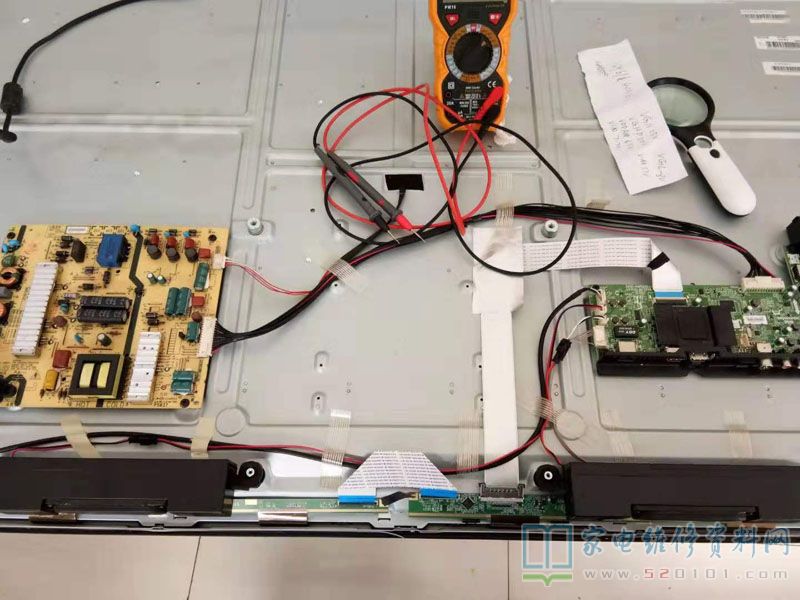

拆机，发现此电视机没有单独逻辑板，主板排线直接到屏边板。因为能够开关待机，背光也亮，就没有去检测电源电压，直接去测上屏电压，12V正常，屏边板入电保险正常，VDD33-3.3V正常，VGH电压为0，VGL电压-5.8V,看来问题出在VGH电压上面。屏边板是左右两块板通过排线连接在一起的，拔掉排线，测试，发现VGH电压26V起来了，大喜，再看屏幕，拔掉的那边是白屏，这边屏从原来的灰屏变成了红绿蓝白交替变换的状态，象是屏自检一样。

        经过分析，插上屏边板连接线就没有VGH电压，那就是左边的边板有短路了，仔细检查了左边板上每一颗电容，都没有短路现象，想割断走线试试看，无奈太细，没敢动，突然想到，何不再次用用胶纸隔离大法，试试看呗。

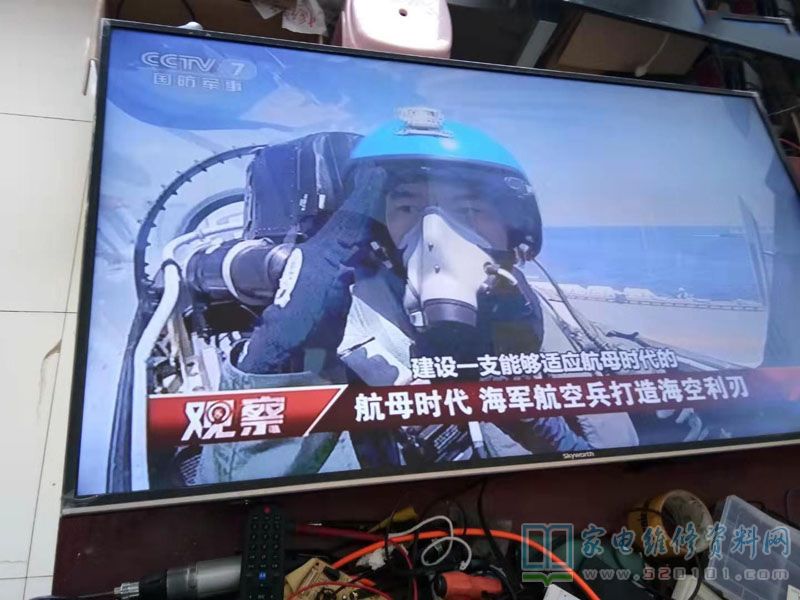

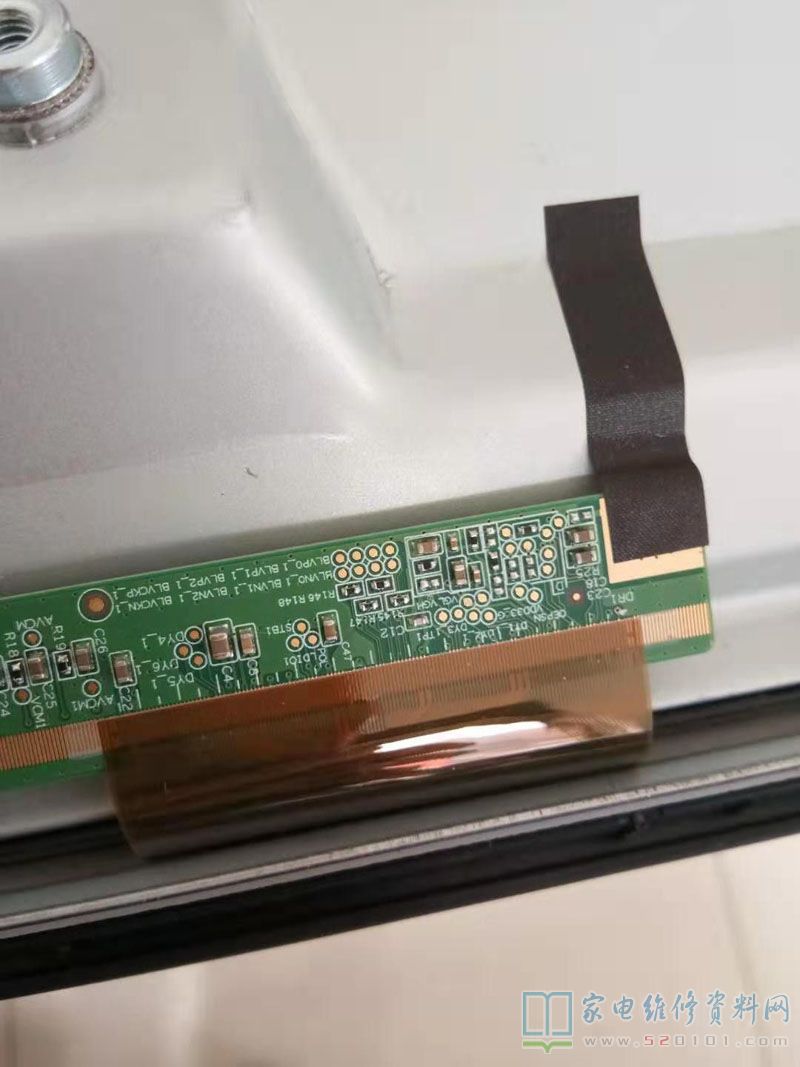

        于是用万用表测出右边排线逆数第14、15根是跟VGH相连接的，就把那两根隔离起来，剪一小段修手机用金黄色的耐热胶纸，直接贴在14、15排线触点上绝缘，插好后试机，果不其然，图像完美呈现。试机一天没有变化，交付给用户使用。
