接修一台创维49E6080液晶电视，用户说在早些时候，开机较长一段时间后自动关机，如今开机几分钟后就自动关机了，并且电源指示灯也不亮。该机为8H83机芯产品，电源组件型号为168P-L4U022-00，开关电源芯片型号是FA8A01(U8)，与开关管Q23及T1组成12V及背光电压36V形成电路。u8①脚( LAT )为外部锁死信号输入端，正常电压为0.9V-1.5V，当此脚电压超过2.1V或低于0.6V时，芯片进入锁死状态，停止驱动输出;②脚(FB)为稳压反馈信号输入端，正常电压约为0.5V，太低太高会导致IC停止工作;③脚为电流检测端，当此脚电压达0.3V时，IC进入保护状态;⑥脚(vCC)为供电端(标称值为18V)，同时也是过压OVP(阈值为25.5V)、欠压UVLO检测端(阈值为13V)。上电，测得300V电压正常，但U8⑥脚供电在14V左右波动，检查⑥脚外围的供电电路元件，未发现元件异常。替换U8，故障不变。检查由PC4、U6( TL431 )等元件组成的稳压电路，发现U6还与12V和36V过压检测控制管Q14相连。拆下Q14开机，故障不再出现，判定过压检测电路存在问题。经查，ZD17(13V稳压管)热稳定性差，将其换新后故障排除。
提示:
1.该机稳压电路中的取样电阻R196、R197下面的固定胶漏电也会导致电源输出电压不稳定，引起自动关机故障。
2.FA8A01可用FA5643替代。

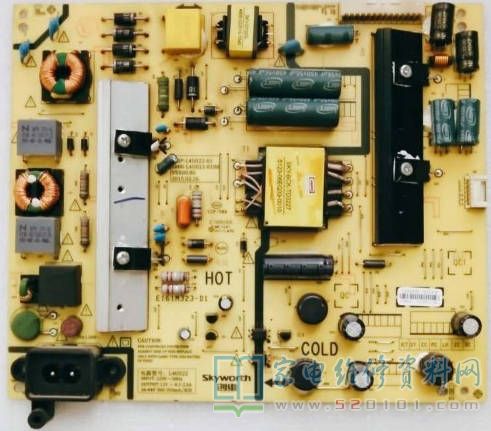

3.市售的168PL4L022型电源板有“00”和“01”两种版本， 这两种版本的电源板外形及电路元件的分布基本一致，但存在以下两点差别，若不加以区别而代换，则可能出现不开机或背光闪灭等故障。
(1)待机电路中的电阻R163及R178阻值不一致，“00”版本分别为1k和10k，而“01”版本分别为10k和15k。
(2)在背光LED1~LED3自举电压形成电路中，中间一路背光升压电路供电不一样，另两路供电相同，*00"版本的供电为12V，"01”版 本的供电为36V。同时，中间这路背光高压反馈电阻不同，“00” 版本为R130 (200k)，"01” 版本为R163(390k)。
