海尔0094005250电源板漏电导致不开机和自动关机的故障维修

2022-08-10 18:45:06  阅读 112 次 评论 0 条
摘要:

海尔0094005250型电源板用于海尔LE48A5000、LH48M6000、LD48U3300、LE48F3000W LH48U3000等型机(机芯:6A600)中。该系列彩电易出现背光灯闪烁、不开机

      海尔0094005250型电源板用于海尔LE48A5000、LH48M6000、LD48U3300、LE48F3000W LH48U3000等型机(机芯:6A600)中。该系列彩电易出现背光灯闪烁、不开机或自动关机故障。在故障出现时,测得电源板输出的5VSB电压在4V左右波动,12V-2电压也不稳定。电源板空载时,这两个电压仍波动,判断稳压电路有问题。

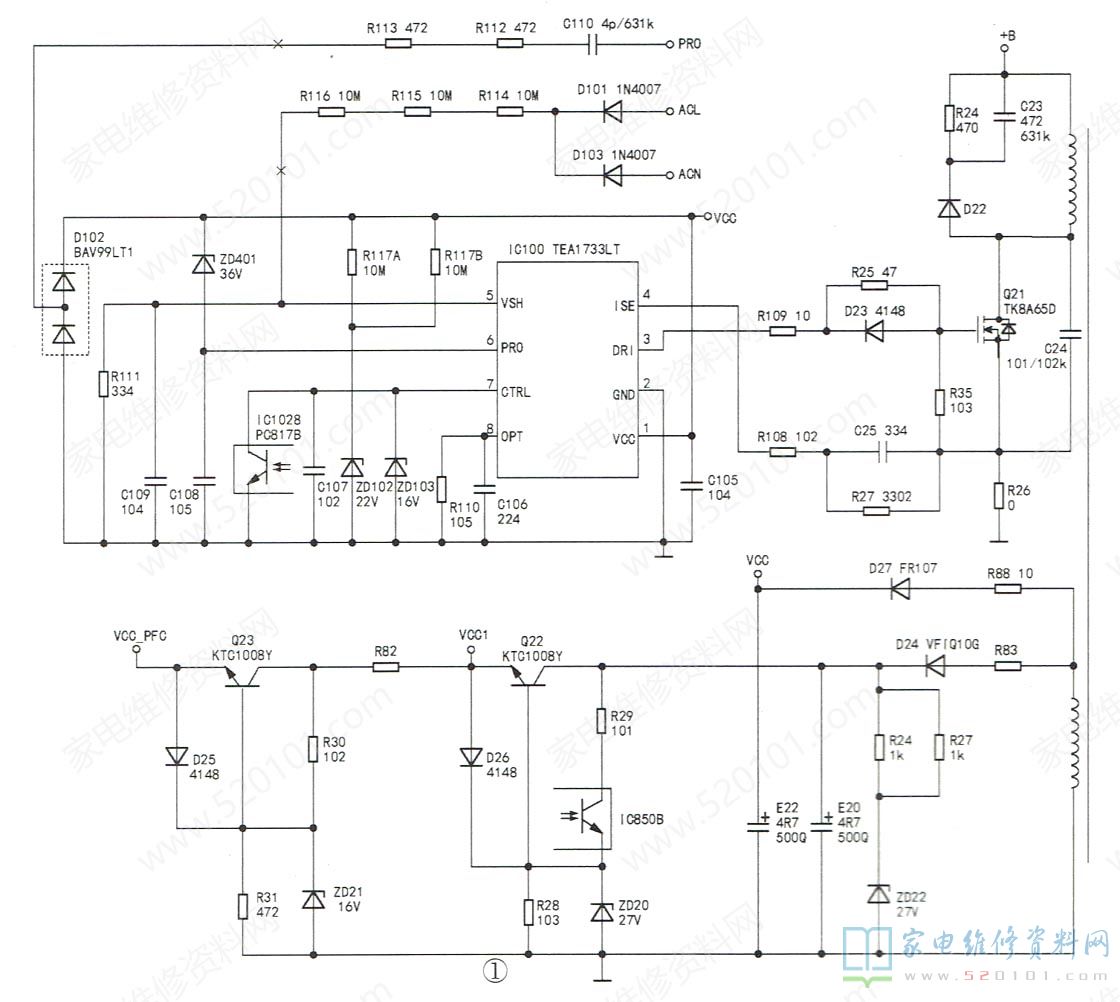

      测得IC100( TEA1733LT )的①脚(vCC)电压在10V左右波动,正常值约为21V。断电测试IC100的①脚对地正反向阻值正常。IC100的启动电压来自两路:一路经C110、R112、R113限流、降压后,通过D102整流送到IC100的①脚,如图1所示;另一路经R1~R4电阻降压限流后,直接到IC100的①脚。检查这部分电路,发现IC100的①脚外接铜箔线路漏电。

海尔0094005250电源板漏电导致不开机和自动关机的故障维修 第1张

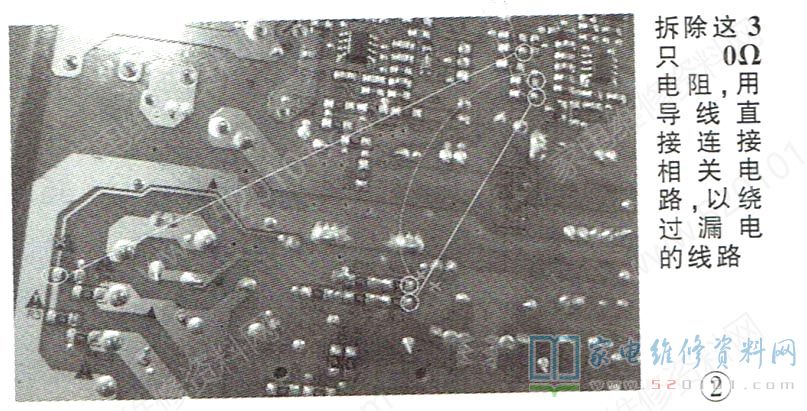

      另外,IC100的⑤脚是市电检测端。市电经过D101、D103整流,R114~R116降压限流,R111分压后输入到芯片内部检测电路。当⑤脚电压高于3.52V,或者低于0.72V时,触发市电过低保护。正常时,IC100的⑤脚电压在2V~3V之间(具体值与市电电压有关)。该脚外围电路也易出现漏电现象,影响IC100正常工作。对于上述漏电现象的处理方法如下:先断开R2.R113.R116处电路,去掉原电路中的3只02电阻,如图2所示,然后用导线连接相关电路。

海尔0094005250电源板漏电导致不开机和自动关机的故障维修 第2张
