海尔L32A8A-A1液晶电视开机图像一闪即灭的故障维修

2023-01-11 18:14:31  阅读 212 次 评论 0 条
摘要:

接修一台海尔L32A8A-A1型液晶电视,开机图像一闪,随之即灭,伴音正常。拆开机壳,通电测电源板PFC电压为380V,次级24V供电及其他电压均正常,判断电源板正常,故障在高压背光板。该背光块采用BD9

       接修一台海尔L32A8A-A1型液晶电视,开机图像一闪,随之即灭,伴音正常。拆开机壳,通电测电源板PFC电压为380V,次级24V供电及其他电压均正常,判断电源板正常,故障在高压背光板。该背光块采用BD9882,由于无BD9882相关应用电路资料,决定凭以往经验用应急方法解决。根据其外围电路特点,在19脚与地之间接一只1k电阻,通电试机,背光点亮,图像出现经几小时试机,观察背光板上元件无发热过量等异常。断电装机,故障排除。

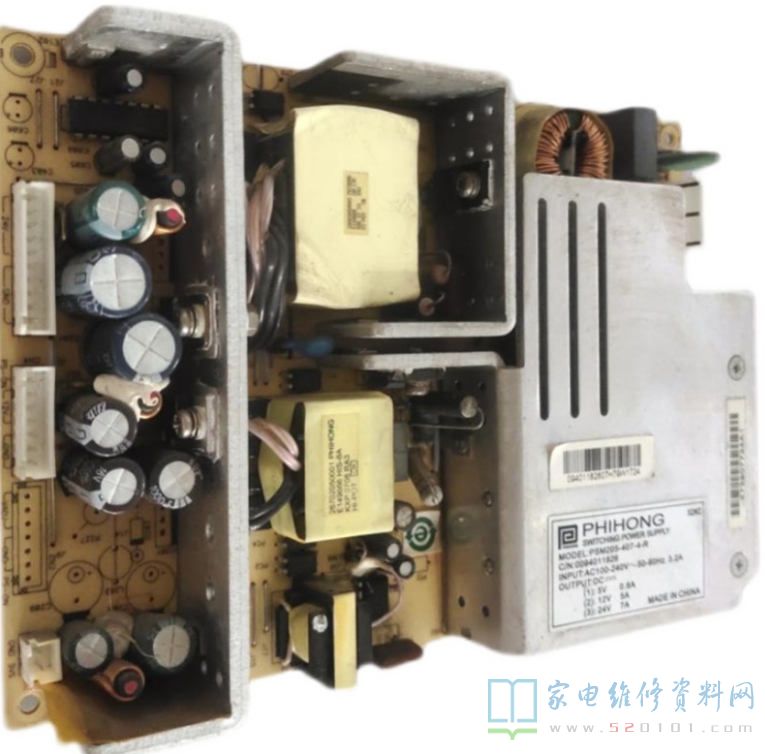

海尔L32A8A-A1液晶电视开机图像一闪即灭的故障维修 第1张
