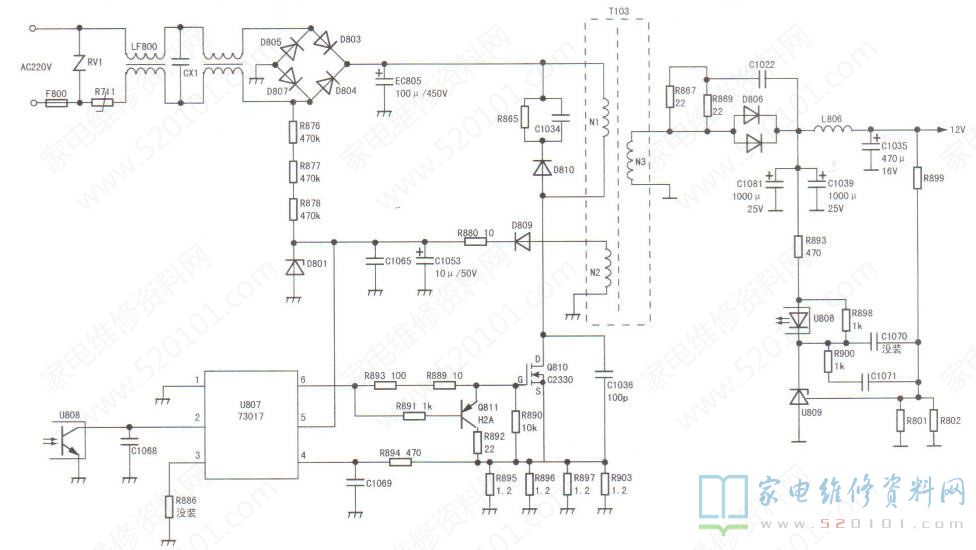

接修一台海尔LE32B50液晶电视，通电后指示灯亮，按面板.上的开/待机键，指示灯闪几下后无反应。分析检修:该机开关电源电路如下图所示，上电测电容EC805两端电压为300V，正常，电容C1035两端(即12V端子)电压为11.5V， 纹波不大，基本正常。在12V输出端接假负载试验，12V电压大幅下降，这说明故障原因是开关电源带负载能力差所致。该机开关电源只输出一组12V电压，背光供电也是由12V提供的。有了《乐视S40 Air液晶电视指示灯不亮无反应》这篇文章的经验，重点检查U807 (73017) 的⑤脚外围供电电路，测二极管D809，限流电阻R880，滤波电容C1053、C1065及稳压二极管D801，均正常。接下来检查12V滤波电路，发现滤波电容C1081、C1039均不良。更换C1081.C1039后试机，故障排除。
提示:带载能力差应首先检查整流滤波电路，不用先检查稳压环路。
