客户送修一台海尔40寸的液晶电视,故障表现为亮红灯屏幕无显示,此电视机的型号是LB40R6,如下图所示: 下图为拆机内部电路板实物图 测

       客户送修一台海尔40寸的液晶电视,故障表现为亮红灯屏幕无显示,此电视机的型号是LB40R6,如下图所示:

海尔40寸液晶电视LCD背光改成LED背光过程 第1张

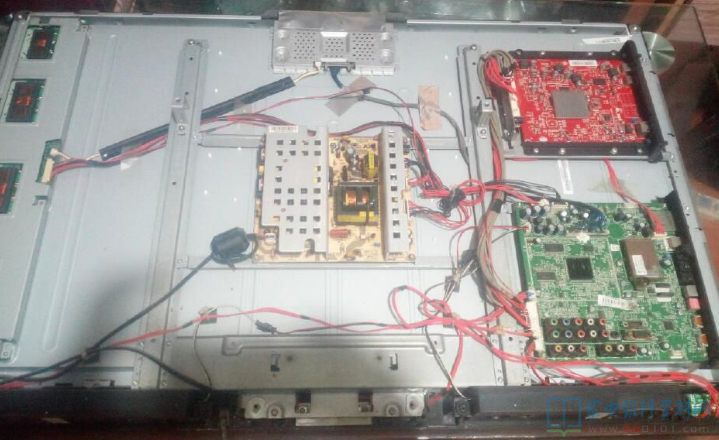

        下图为拆机内部电路板实物图

海尔40寸液晶电视LCD背光改成LED背光过程 第2张

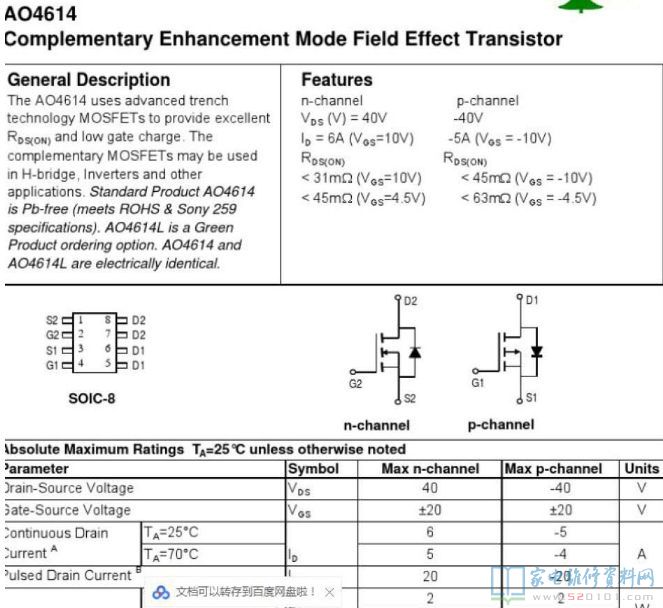

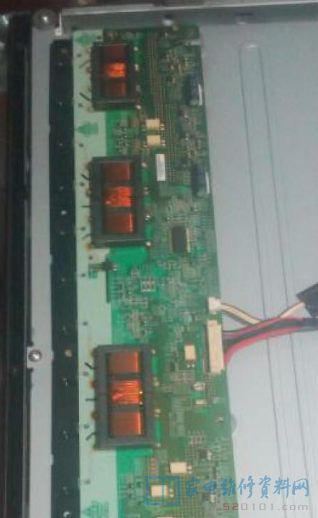

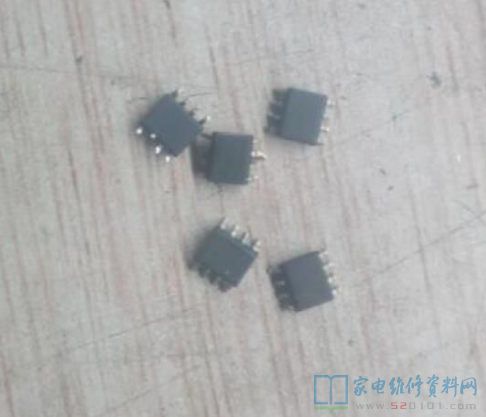

        测量发现高压板一路保险丝烧开路,测量烧了5个双N沟道的MOS管

海尔40寸液晶电视LCD背光改成LED背光过程 第3张

海尔40寸液晶电视LCD背光改成LED背光过程 第4张

海尔40寸液晶电视LCD背光改成LED背光过程 第5张

       更换好顺利开机点亮

海尔40寸液晶电视LCD背光改成LED背光过程 第6张

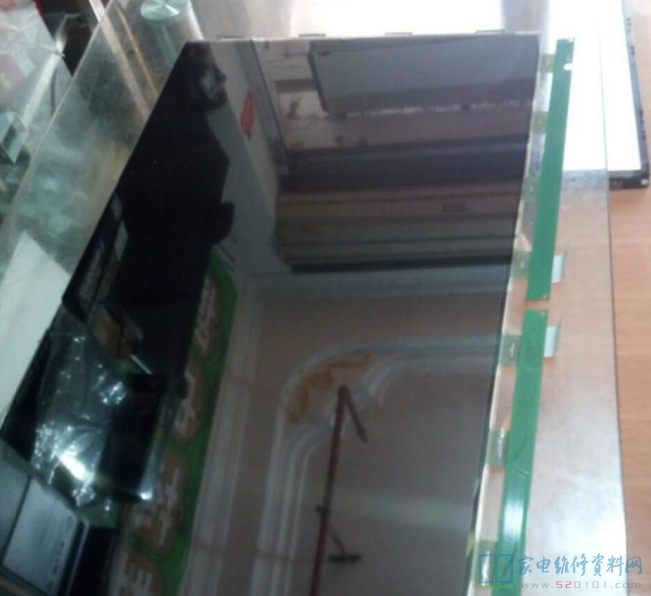

       不过好景不长,第二天再开机测试发现又黑屏不能显示了,再次拆开发现高压板又烧了,老是烧高压板怀疑灯管老化,决定拆屏换灯管。拆开后发现该机采用15根灯管,手头上也没有灯管配件,去淘宝看看15根成本也要一百多,手头上刚好有台40寸的TCL碎屏,背光系统是好的,就准备开始把LED改成LED背光。

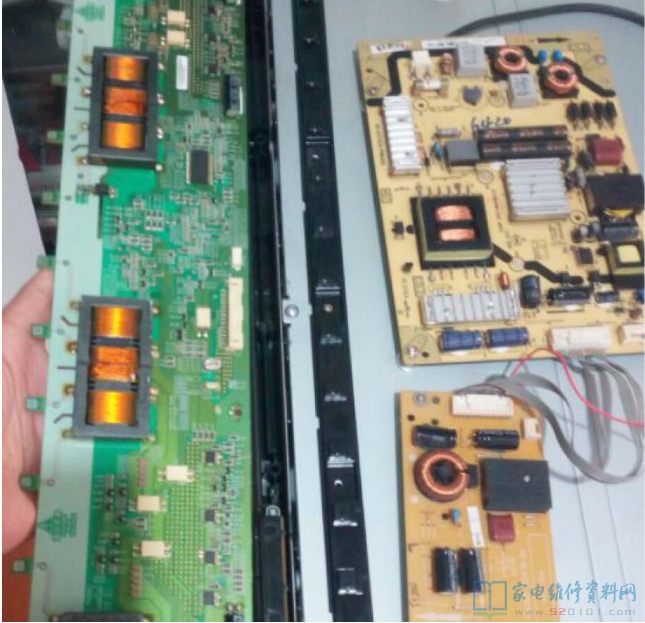

        下面就是LCD改成LED的过程,首先拆除TCL 40寸的LED显示背光系统,和LED升压板,我先在外面点亮,原机的高压板输入电压是24V。TCL这台LED升压板输入电压是60V,没有办法还是i药用到TCL这台电源吧,TCL电源的点入输入部分我是从原机的输入电源处拉了两条线,为了减少待机功耗,LED电源板PSON角是接海尔的PSON角并联上去。

海尔40寸液晶电视LCD背光改成LED背光过程 第7张

海尔40寸液晶电视LCD背光改成LED背光过程 第8张

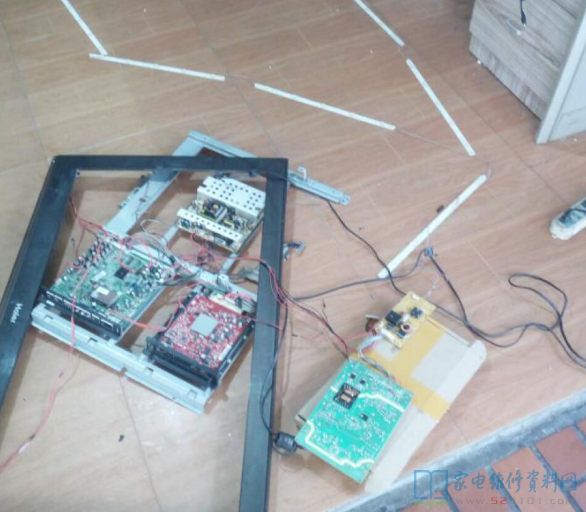

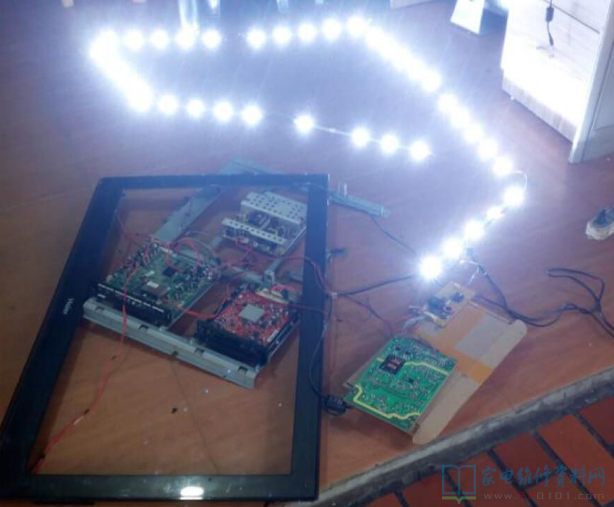

       上图就是在外面测试LED灯条的图片

海尔40寸液晶电视LCD背光改成LED背光过程 第9张

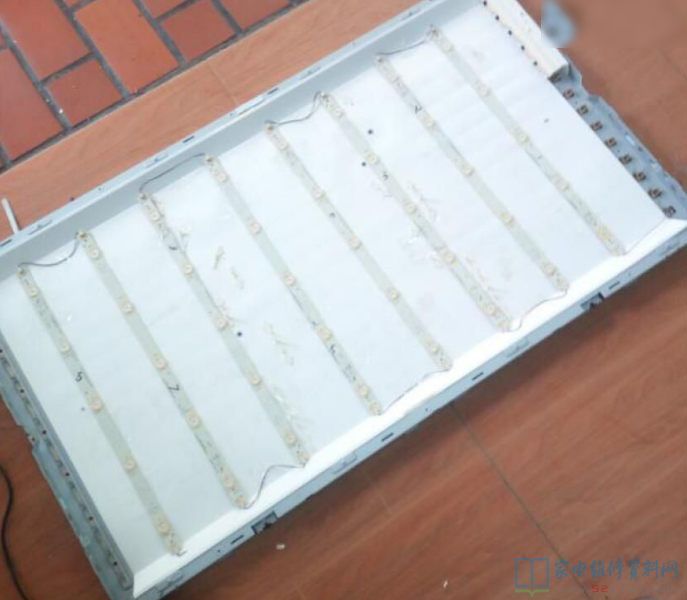

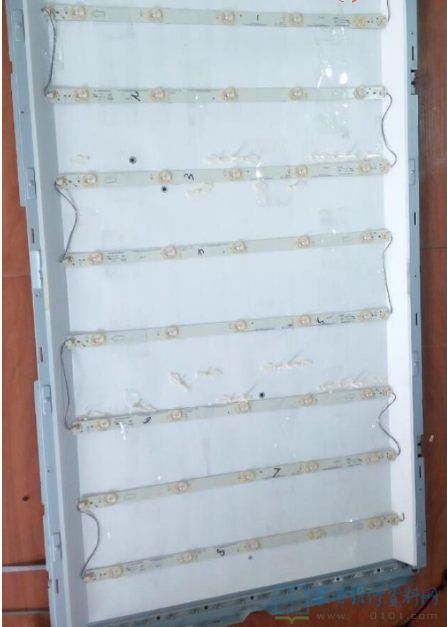

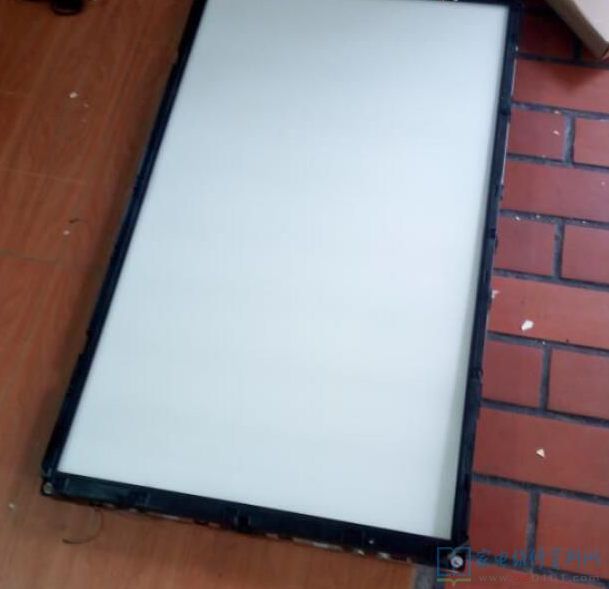

          测试没有问题后开始安装背光灯条

海尔40寸液晶电视LCD背光改成LED背光过程 第10张

海尔40寸液晶电视LCD背光改成LED背光过程 第11张

海尔40寸液晶电视LCD背光改成LED背光过程 第12张

海尔40寸液晶电视LCD背光改成LED背光过程 第13张

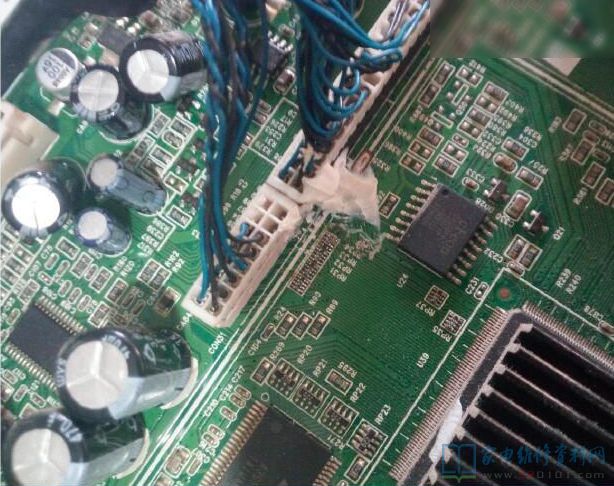

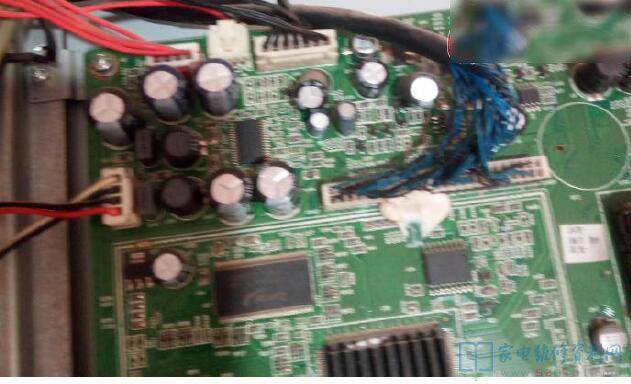

      改装好后原本以为是可以用的,但是发现屏幕画面有时候会花屏,拔插过排线两头都一样,还是偶尔会花屏,想到有胶,找到胶并且把胶清理加焊信号排阻故障解决,一切正常。

海尔40寸液晶电视LCD背光改成LED背光过程 第14张

海尔40寸液晶电视LCD背光改成LED背光过程 第15张

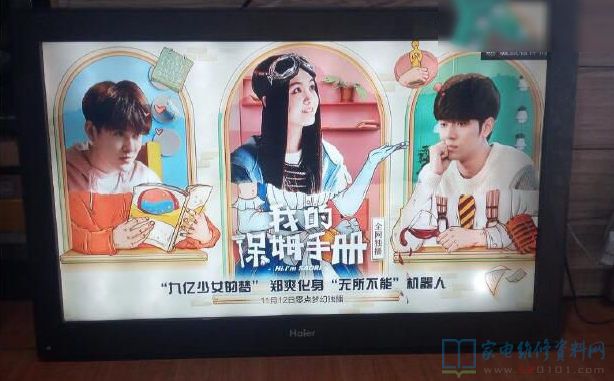

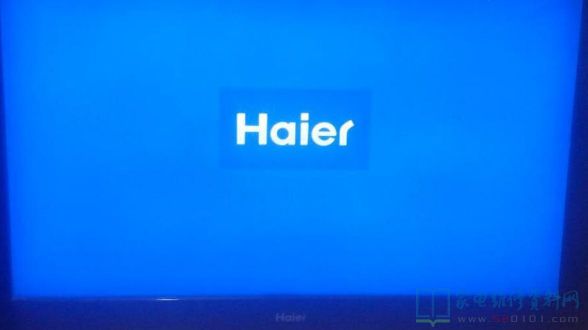

        终于修复好了这台电视机,开机看看画面效果

海尔40寸液晶电视LCD背光改成LED背光过程 第16张

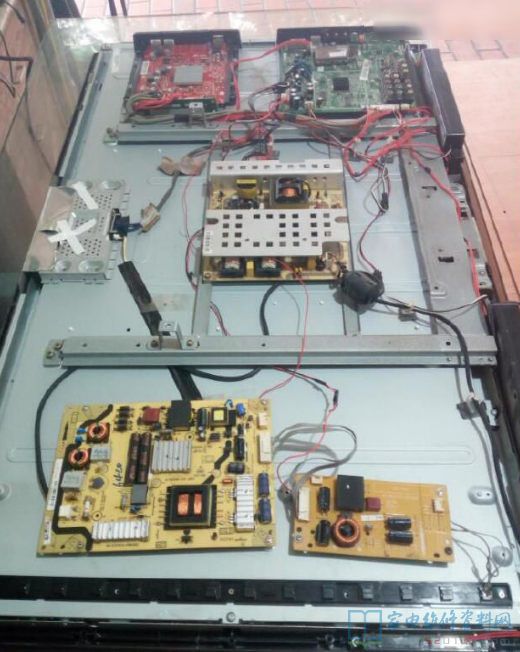

        最后附上此电视机改装后的内部连接图

海尔40寸液晶电视LCD背光改成LED背光过程 第17张
