海信TLM26V76液晶电视不开机的故障维修

2022-11-08 18:27:42  阅读 192 次 评论 0 条
摘要:

接修一台海信TLM26V76型液晶电视,电源指示灯不亮,不开机。拆开机壳,查看电源二合一板(型号:RSAG7.820.1977)上保险丝F801(4A)正常,用万用表直流电压挡测主滤波电容C801(150

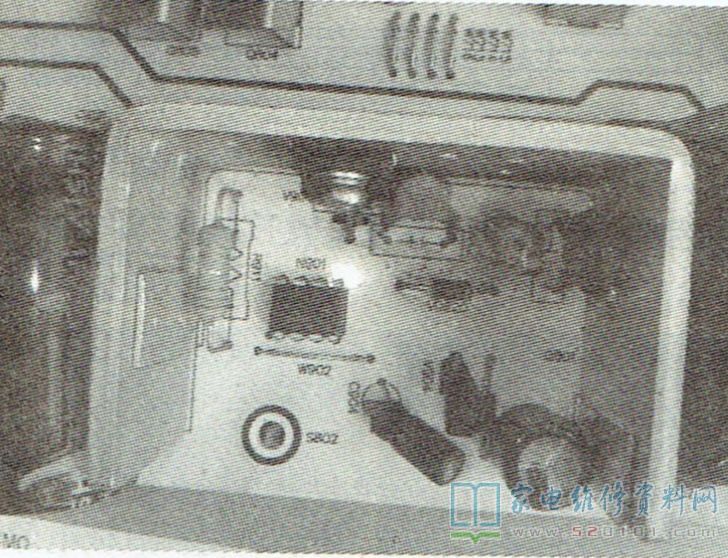

      接修一台海信TLM26V76型液晶电视,电源指示灯不亮,不开机。拆开机壳,查看电源二合一板(型号:RSAG7.820.1977)上保险丝F801(4A)正常,用万用表直流电压挡测主滤波电容C801(150uF/450V)上电压为300V,开关电源次级无5V待机电压(5Vs),断电,测开关电源次级整流二极管VD901、VD902均正常,看来故障应该出在开关电源初级,如图1所示。

海信TLM26V76液晶电视不开机的故障维修 第1张

      用万用表直流电压挡测得电源集成块N901( OB2269AP )供电脚电压不稳,根据维修经验,直接将N901换新,并在待机电压5Vs与STB间接一只1kΩ电阻,以强制开机,在12V与地间接入一只12V灯泡作假负载,通电试机,灯泡亮,将电源二合一板装回电视机,恢复各接插线后通电试机,蓝色指示灯亮,但不开机,测得电源板输出的12V电压仅为9V,且不稳定,看来故障仍在电源板上。经查,12V滤波电容C921、C922(2200uF/25V)均失容,换新后12V电压稳定,故障排除。
